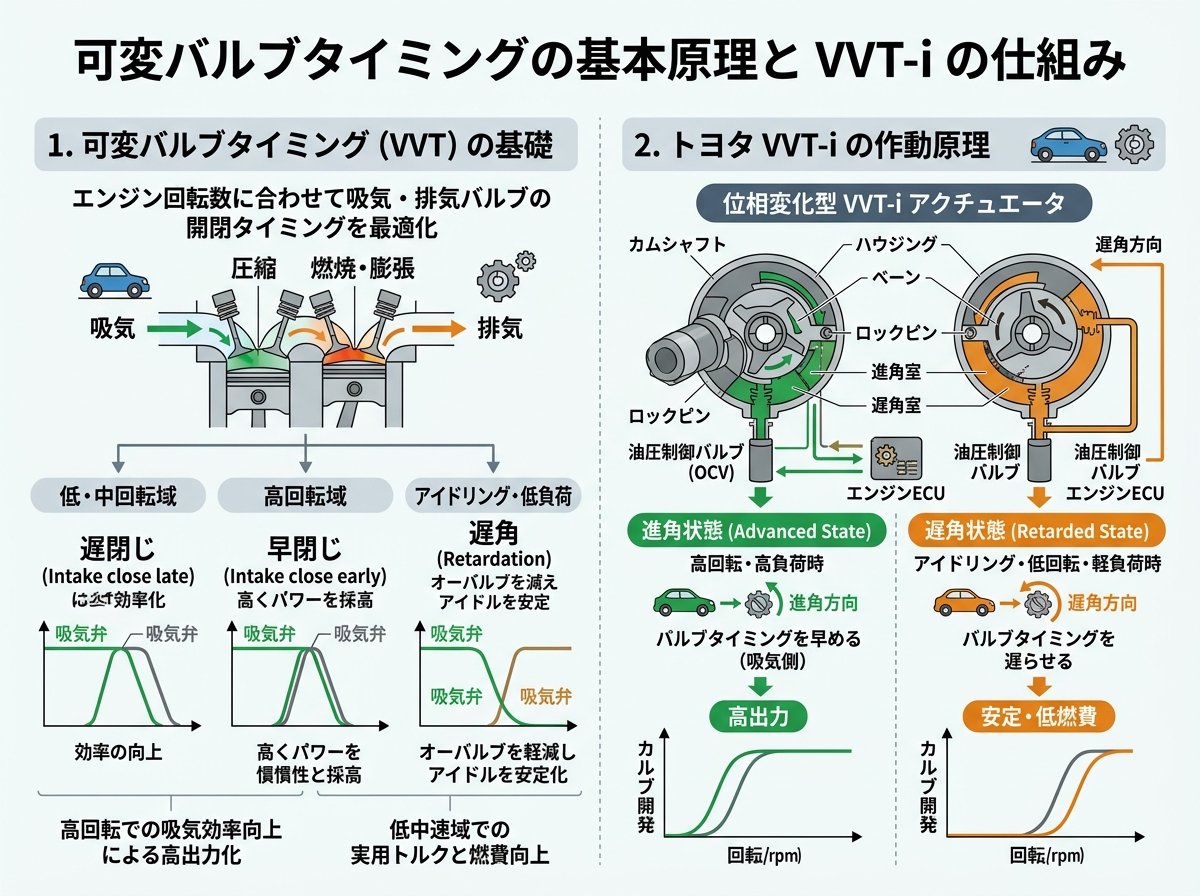

VVT-Iの仕組みと可変バルブタイミングの基本原理

VVT-Iとは「Variable Valve Timing-intelligent」の略称で、トヨタが1996年に量産車へ初めて搭載した可変バルブタイミングシステムです。簡単にいうと、エンジンの回転数・負荷・水温などの運転状況に合わせて、吸気バルブが開閉するタイミングを連続的に変化させる技術です。

従来の固定式バルブタイミングでは、「低回転でも高回転でも同じタイミングでバルブが開く」という制約がありました。これがVVT-Iの登場で大きく変わりました。

仕組みの核心は「カムシャフトの位相をずらす」ことにあります。エンジンのクランクシャフトとカムシャフトはチェーン（またはベルト）でつながれていますが、VVT-Iはその連結部分にあるVVT-Iアクチュエーターという油圧式のデバイスを使い、カムシャフトを最大約40〜50度（クランク角で）前後に回転させます。これが「位相変化」です。

つまり、位相をずらすということですね。

具体的な制御フローは以下のとおりです。

• 🔍 エンジンECUが回転数・負荷・水温・カムポジションセンサーの信号を読み取る




• 🛢️ ECUがオイルコントロールバルブ（OCV）へデューティ比信号を送信する




• 💧 OCVがエンジンオイルの流路を切り替え、アクチュエーターへ油圧を供給する




• ⚙️ アクチュエーター内のロータがカムシャフトを進角または遅角方向へ回す




• 📡 カムポジションセンサーが実際の位相をフィードバックし、ECUが目標値に収束させる

この一連の動作は1秒以下の短時間で完了します。しかも連続的に最適値を追い続けるため、「intelligent（インテリジェント）」という名称がついています。

VVT-Iが制御するのは吸気側カムシャフトのみという点も重要です。排気側は固定されています（後述するDual VVT-Iは両側を制御）。吸気バルブのタイミングを変えるだけで、体感できるほど燃費と出力が変わることを覚えておけばOKです。

VVT-Iの進角・遅角でエンジン出力と燃費がどう変わるか

「進角」と「遅角」という言葉は耳慣れないかもしれませんが、仕組みを知ると一気に理解が深まります。

進角とは、吸気バルブが開くタイミングを早める方向への変化です。カムシャフトをクランクシャフトに対して進める（前倒しする）ことで、バルブが早く開き始めます。進角状態では吸気と排気が同時に開いている「オーバーラップ期間」が長くなります。このオーバーラップが長いと、排気ガスの流れ（慣性）を利用して新鮮な混合気をシリンダー内に多く引き込める効果（スカベンジング効果）が生まれます。高回転・高負荷時に進角させると、出力が大幅に向上します。

遅角は逆に、吸気バルブの開放を遅らせる方向への変化です。遅角するとオーバーラップが短くなり、低回転域での燃焼安定性が高まります。アイドリング時や低回転走行中に遅角させることで、燃費が改善され、排気ガスもクリーンになります。

これが基本です。

運転シーンごとの制御の目安を整理すると、以下のようになります。

運転状態	VVT-I動作	主な効果
冷間始動時	最遅角（デフォルト位置）	燃焼安定・触媒早期活性化
アイドリング	遅角〜中間	安定したアイドル・燃費改善
低〜中回転・部分負荷	進角側	ポンピングロス低減・燃費向上
高回転・高負荷	大きく進角	充填効率向上・最大出力アップ
減速・エンブレ	遅角	エンジンブレーキ効力の調整

ポンピングロスとは、ピストンが混合気を吸い込む際に生じる抵抗のことです。進角によって吸気バルブを開けたまま圧縮行程の初期まで引き延ばすことで（アトキンソンサイクルに近い動作）、このロスを減らせます。トヨタのハイブリッド車（プリウスなど）では、この効果を極限まで活用して燃費を稼いでいます。

数字で見ると意外です。2ZZ-GEエンジン（セリカやコルサなどに搭載）の場合、VVT-Iの進角量は最大40°（クランク角）にも達し、これだけで高回転域の最大出力が約10〜15%向上するとされています。

VVT-Iを動かすオイルコントロールバルブ（OCV）の役割と構造

VVT-Iの心臓部ともいえるのが、オイルコントロールバルブ（OCV）です。ここを理解すると、なぜオイル管理がVVT-Iの維持にとって命綱なのかがわかります。

OCVはスプールバルブと呼ばれる精密な弁機構です。内部には金属製のスプール（円筒形のピストン）が入っており、ECUからのデューティ比信号（電流の強弱）によってスプールが前後に動きます。スプールの位置によってエンジンオイルの流路が変わり、アクチュエーターへ「進角用のオイル圧」または「遅角用のオイル圧」が供給される仕組みです。

これは使えそうです。

OCVのスプールとハウジングのクリアランスはわずか数ミクロン（1ミクロン＝0.001mm）という極めて精密な設計です。はがき1枚の厚さが約0.1mm、つまりはがき厚みの1/100以下という世界です。このため、オイル内の微細なスラッジ（汚泥）がたった少量でも詰まりを起こします。

OCVが汚れや詰まりで正常に動かなくなると、以下の症状が出始めます。

• ⚡ エンジンチェックランプが点灯する（P0011・P0012・P0021などのDTCコード）




• 🔊 エンジン始動直後に「カタカタ」「ガラガラ」という異音が数秒間続く




• 📉 アイドリングが不安定になる・回転数が上下に波打つ




• ⛽ 燃費が急激に悪化する（10〜15%程度悪化する事例もある）




• 🚗 加速がもたついたり、パワー不足を感じるようになる

OCVの清掃・交換費用は、部品代が5,000〜15,000円程度、工賃込みで1.5万〜4万円前後が相場です。ただし、放置してアクチュエーター本体まで損傷すると、部品代だけで3〜8万円以上になる場合もあります。

OCVのトラブルを防ぐには、エンジンオイルの定期交換が唯一の対策です。メーカー推奨交換サイクルより少し短めに管理するだけで、OCV詰まりのリスクは大幅に下がります。

トヨタ公式：VVT-I技術解説ページ（トヨタ自動車）

上記のトヨタ公式ページでは、VVT-Iの開発経緯やシステムの概要を図解付きで確認できます。OCVや制御の基本を公式資料で確認したい方に参考になります。

VVT-IとDual VVT-I・VVTL-Iの違いと進化した制御の仕組み

VVT-Iは初代から現在までいくつかのバリエーションに進化しています。それぞれの違いを知ると、自分のクルマの特性をより深く理解できます。

初代VVT-I（1996年〜）は、吸気側カムシャフトのみを連続的に制御する基本形です。1GR-FEや2AZ-FEなど多くのエンジンに採用されており、現在も広く使われています。

Dual VVT-I（2005年〜）は、吸気・排気両方のカムシャフトを独立して制御できるように進化したシステムです。排気側も可変制御することで、内部EGR（排気再循環）量を精密に調整でき、ポンピングロスのさらなる低減と、NOx排出量の削減が実現しました。2GR-FEエンジン（カムリ・レクサスIS250など）などに採用されています。

VVTL-I（Variable Valve Timing and Lift-intelligent）は、バルブタイミングの変化だけでなく、バルブリフト量（バルブが開く量）そのものも切り替える特殊なシステムです。6,000rpm以上の高回転域でリフト量が大から小に自動切り替えされ、日産のNEO VVLやホンダのVTECに相当する機能を持っています。2ZZ-GEエンジン（カローラランクス・セリカ）に搭載されましたが、現在は生産終了モデルのみの存在です。

比較をまとめると以下のようになります。

システム名	制御対象	主な搭載例	特徴
VVT-I	吸気カム（タイミングのみ）	1NZ-FE、2AZ-FEなど	基本形・広く普及
Dual VVT-I	吸排気カム両方（タイミング）	2GR-FE、1AR-FEなど	内部EGR制御・低燃費
VVTL-I	吸気カム（タイミング＋リフト）	2ZZ-GEのみ	高回転特性・現在廃番
Valvematic	吸気バルブリフト量を連続可変	3ZR-FAE、1ZR-FAEなど	アトキンソンサイクル近似

意外ですね。VVT-Iは「1種類の技術」ではなく、用途や世代によってこれだけ種類が分かれているのです。

なお、近年のトヨタエンジンではVVT-Iに加えてDirect Shift-CVTやハイブリッドシステムとの組み合わせも増えており、さらに高精度な制御が行われています。自分のクルマのエンジン型式（例：2AZ-FE、3ZR-FAEなど）を確認することで、どのVVT-Iシステムが搭載されているかを正確に把握できます。エンジン型式はボンネット内のエンジン本体か、車検証に記載されています。

VVT-Iの故障・不具合を見抜くセンサーの役割と診断方法

VVT-Iシステムが正常に動いているかどうかを監視しているのが、カムポジションセンサー（カム角センサー）とクランクポジションセンサー（クランク角センサー）の2つです。この2つのセンサーの信号をECUが比較することで、「実際のカム位相が指令値どおりになっているか」を常時チェックしています。

カムポジションセンサーは、カムシャフトに取り付けられたリラクターリング（突起のついた金属板）の回転を磁気的に読み取り、カムの現在位置をECUに伝えます。対してクランクポジションセンサーはクランクシャフトの位置を読みます。この2つの差分が「現在のバルブタイミング」となります。

センサーが故障した場合、またはOCVの詰まりなどで位相が指令値に追従できない場合、ECUは異常と判断してDTC（ダイアグノスティック・トラブルコード）を記録し、チェックランプを点灯させます。

代表的なDTCコードは以下のとおりです。

• 🔴 P0011：吸気カムシャフト位置アクチュエーター、回路オーバーアドバンス（バンク1）




• 🔴 P0012：吸気カムシャフト位置アクチュエーター、回路アンダーアドバンス（バンク1）




• 🔴 P0021：Dual VVT-I車の排気側アクチュエーター異常（バンク2）




• 🟡 P0340/P0341：カムポジションセンサー回路の信号異常

診断にはOBD2スキャンツール（3,000〜10,000円台からAmazon等で入手可能）があれば、自分でDTCを読み出すことができます。ただし、コードを消去しただけでは根本解決にならない点に注意が必要です。

診断の流れとしては、まずDTCを確認し、P0011/P0012の場合はOCVの清掃または交換を試みるのが最も一般的な対処法です。それでも再発する場合は、アクチュエーター本体の固着やカムポジションセンサーの劣化を疑います。

P0011が出てもすぐに重大故障ではありません。ただし、放置すると触媒の過熱や燃費の急悪化につながるため、早期対応が原則です。トヨタ系ディーラーや信頼できる整備工場でのリフト診断をおすすめします。

国土交通省：自動車の点検・整備に関する情報（国土交通省）

上記ページでは、エンジン警告灯点灯時の法定点検・整備に関する基本的な情報を公式に確認できます。チェックランプ点灯後の対応義務についても参考になります。
