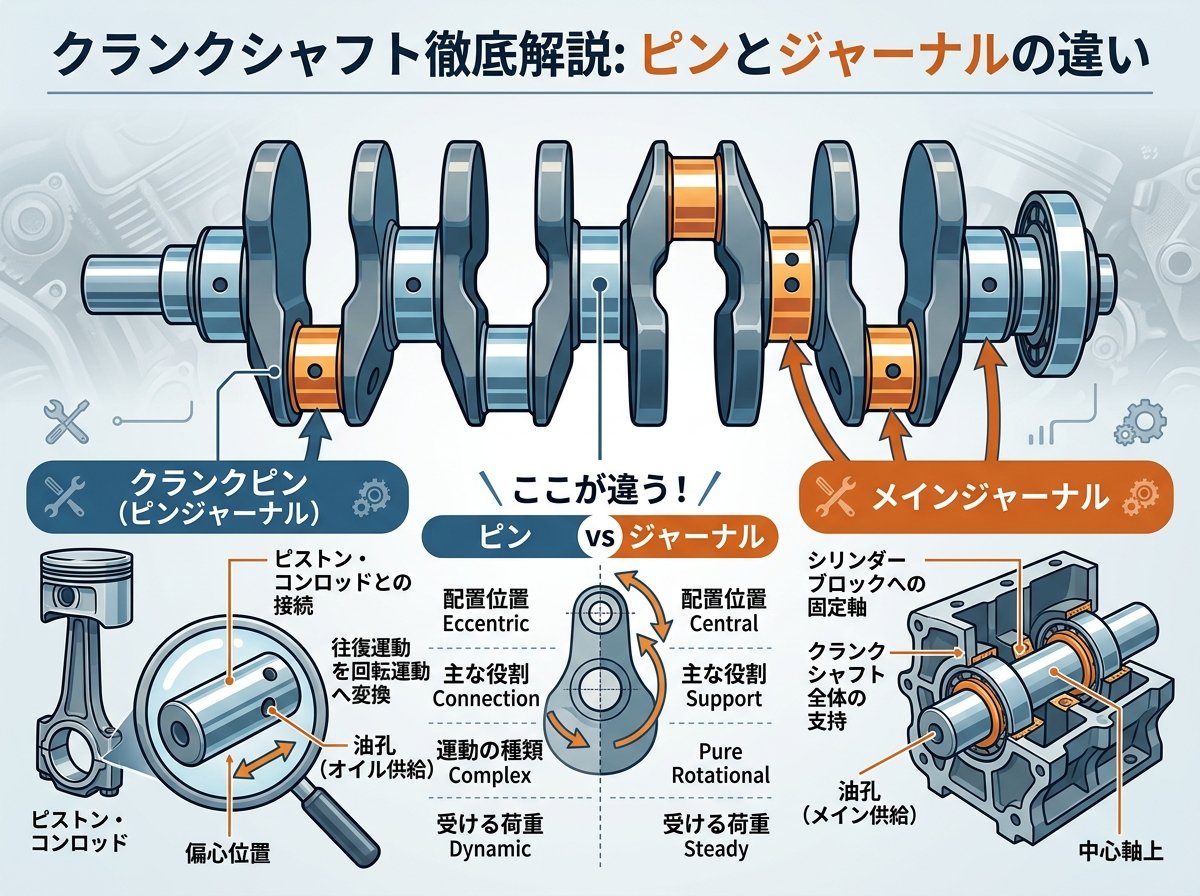

クランクシャフトにおけるピンとジャーナルは、それぞれ異なる役割を持つ重要な構成要素です。メインジャーナルは、クランクシャフトの回転軸部分であり、シリンダーブロック側の軸受けに保持されています。この部分がエンジンブロックに固定され、クランクシャフト全体を支える基盤となっています。一般的に、4気筒エンジンでは5個、6気筒の直列エンジンでは7個、V型8気筒エンジンでは5個のメインジャーナルが配置されています。
一方、クランクピン(ロッドジャーナル)は、メインジャーナルから延長するクランクアームに取り付けられており、コネクティングロッドの大端部が接続される部位です。クランクピンはメインジャーナルよりも大きな回転円を描く特徴があり、これがピストンの往復運動を回転運動に変換する鍵となっています。クランクピンは円筒形をしており、プレーンロッドベアリングやブッシング、ローラーベアリングなどと組み合わせて使用されます。
メインジャーナルの中心からクランクピンの中心までの距離は「クランクスロー」と呼ばれ、エンジンのストロークを決定する重要な寸法となっています。また、オイルはクランクシャフト内部を流れ、メインジャーナルを通過し、ウェブを斜めに通ってクランクピンから出てロッドベアリングを潤滑する設計になっています。

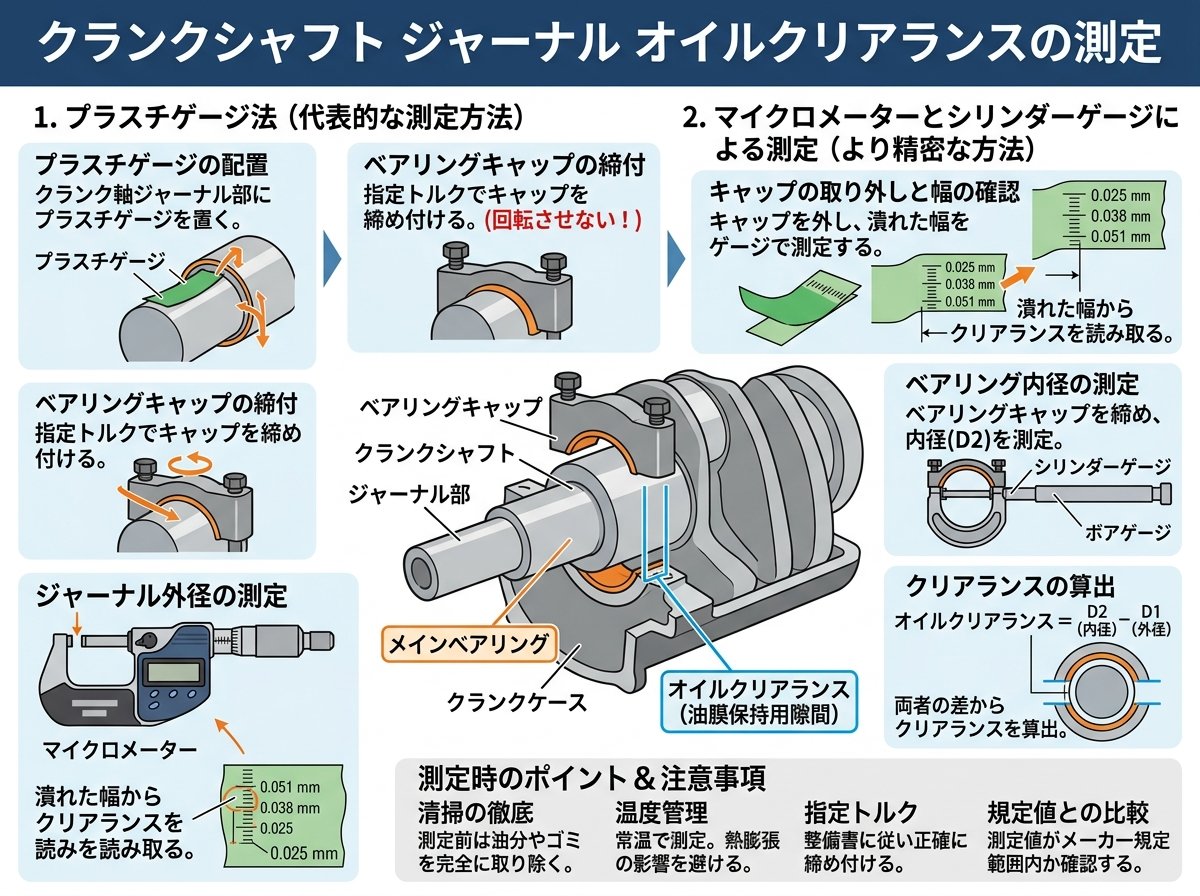

オイルクリアランスは、クランクジャーナルとメインベアリングメタル、またはクランクピンとコンロッドベアリングメタルの間に設けられるわずかな隙間を指します。この隙間は、軸の直径の約1000分の1程度が一般的で、エンジンが動いている間、常にエンジンオイルが流れ込む設計になっています。適切なオイルクリアランスを維持することは、エンジンの性能と寿命に直結する重要な要素です。
測定にはプラスチゲージという専用の測定器具が広く使用されています。プラスチゲージによる測定手順は、まずクランクシャフト外径とベアリング内径の油分を完全に拭き取り、クランクシャフトを組み付けます。次に、ジャーナル軸上にベアリング幅分の長さのプラスチゲージを軸中心に合わせてまっすぐに配置し、ベアリングキャップを慎重に取り付けてボルトを規定トルクで締め付けます。その後、ボルトを外してベアリングキャップを取り外し、つぶされたプラスチゲージの幅をスケールで測定します。
標準的なオイルクリアランスの目安は0.012～0.030mmで、限度値は0.1mmとされています。この値を超える場合はベアリングの交換が必要となります。使用する部品の材質や形状によって最適なクリアランスは異なり、例えば熱膨張率の高いチタン合金製のコンロッドの場合、常温では少し大きめに設定されることがあります。
クランクシャフトオイルクリアランスの詳細な測定方法と注意点(MONOist)

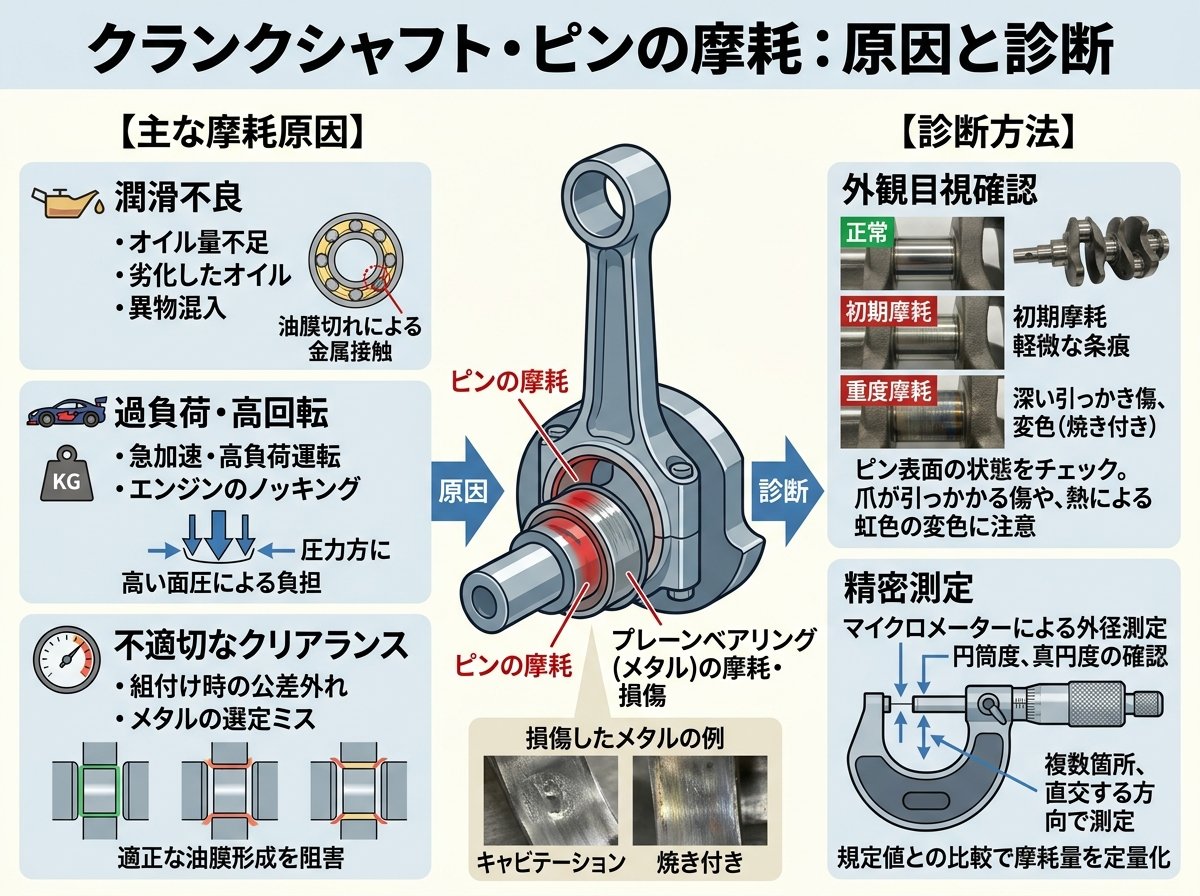

クランクシャフトのピンとジャーナルは、エンジンの高速回転により常に大きな衝撃と負荷を受けています。摩耗の主な原因として、潤滑不良が最も一般的です。油圧不足、オイルの汚れ、ベアリングクリアランスの不適正、ベアリング接触面の凹凸などが、異常摩耗を引き起こす要因となります。エンジンが高速かつ高負荷で回転すると、ベアリングブッシュの温度が上昇し熱膨張が発生するため、適切なクリアランスの維持が重要です。
疲労破壊もクランクシャフト損傷の主要な原因の一つです。特にスチール製クランクシャフトでは、クランクピンのオイル穴周辺などの応力集中箇所に亀裂が発生しやすく、時間の経過とともに周期的な荷重によってこれらの亀裂が拡大します。研究によれば、クランクシャフト故障の約70%が周期的応力と残留応力に起因することが示されています。また、潤滑不良による腐食や過酷な条件への暴露により、疲労が悪化する可能性があります。
摩耗の診断には、定期的な点検が不可欠です。クランクシャフトの表面に摩耗、ひび割れ、歪みが見られる場合、研磨や研削による修正が必要となります。シリンダーゲージやマイクロメータを使用してジャーナル内径と円筒度を測定し、著しく摩耗している場合はクランクシャフトやベアリングの交換が必要です。振動や異音が発生している場合も、摩耗が進行しているサインとなります。
クランクシャフト故障の詳細な原因分析と対処法(VOLGEN POWER)

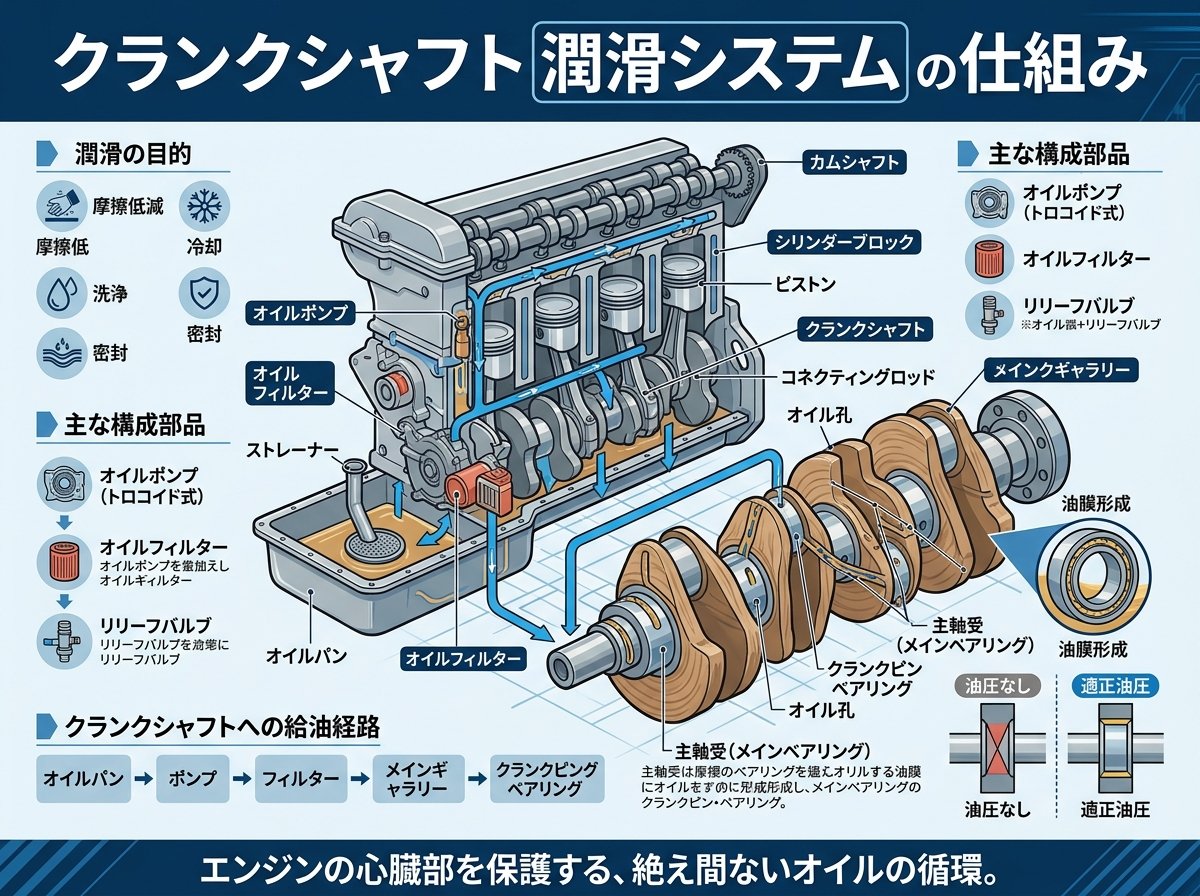

クランクシャフトの潤滑システムは、エンジンの耐久性と性能を維持するための極めて重要な機構です。オイルポンプから送り出されたエンジンオイルは、まずメインオイルギャラリーを通じてクランクシャフトのメインジャーナルに供給されます。メインジャーナル部には油孔が設けられており、ここからオイルがクランクシャフト内部の油路に入り込みます。この油路は、メインジャーナルからクランクアーム部を斜めに貫通してクランクピンまで到達する設計になっています。
クランクシャフトが回転すると、遠心力の作用によってオイルがメインジャーナルからクランクピンへと効率的に送られます。この遠心力を利用した潤滑方式により、高速回転時でもクランクピンとコネクティングロッドベアリングの間に十分な油膜を形成することができます。クランクピンから出たオイルは、ロッドベアリングを潤滑した後、エンジン内部に飛散してシリンダー壁やピストンの冷却にも貢献します。
潤滑システムの性能は、オイルの粘度、温度、圧力によって大きく影響を受けます。エンジンオイルの粘度が低すぎると油膜が薄くなり金属同士が接触するリスクが高まり、逆に粘度が高すぎるとオイルの流動性が低下して十分な潤滑が行われません。また、エンジン温度が上昇するとオイルの粘度が低下するため、高温でも適切な油膜厚さを維持できるオイルの選択が重要です。定期的なオイル交換と適切な粘度のオイル使用が、クランクシャフトの寿命を延ばす鍵となります。
クランクシャフトベアリングと潤滑システムの詳細解説(VOLGEN POWER)
クランクシャフトの寿命を延ばすためには、適切なメンテナンスと予防措置が不可欠です。最も基本的で重要なのは、定期的なエンジンオイルの交換です。オイルが汚れると潤滑性能が低下し、クランクジャーナルやクランクピンの摩耗を加速させます。メーカーが推奨する交換サイクルを守り、使用環境が過酷な場合はより短い間隔での交換を検討すべきです。オイルフィルターも同時に交換することで、金属粉やスラッジによる二次的な損傷を防ぐことができます。
エンジンの使用方法も寿命に大きく影響します。急激な加速や高負荷運転を繰り返すと、クランクシャフトに過大な応力がかかり、疲労破壊のリスクが高まります。特に冷間始動直後のエンジンは、オイルの粘度が高く潤滑が不十分な状態であるため、暖機運転を行ってから本格的な走行を開始することが推奨されます。また、定期的な点検でエンジンからの異音や振動をチェックし、早期に異常を発見することが重要です。
専門的なメンテナンスとしては、クランクシャフトの芯出し作業があります。エンジンに高い負荷がかかった状態で走行を続けると、クランクシャフトの回転にブレが生じ、故障しやすくなる可能性があります。この芯出し作業は専門的な技術と設備が必要なため、修理工場やメンテナンス専門店に依頼することが望ましいです。ベアリングメタルの状態確認やオイルクリアランスの測定も、定期点検時に行うことで、致命的な故障を未然に防ぐことができます。
| メンテナンス項目 | 推奨頻度 | 効果 |
|---|---|---|
| エンジンオイル交換 | 5,000～10,000km | 潤滑性能維持、摩耗防止 |
| オイルフィルター交換 | オイル交換時 | 異物除去、二次損傷防止 |
| クランクシャフト芯出し | 高負荷使用後 | 回転バランス改善、寿命延長 |
| ベアリングメタル点検 | 50,000km | 早期異常発見、致命的故障防止 |
