バンク1とバンク2の違いと失火診断の正しい手順

バンク1・バンク2の違いと失火診断を正しく理解する方法

バンク1とバンク2を入れ替えて修理すると、工賃だけで3万円以上の無駄遣いになることがあります。

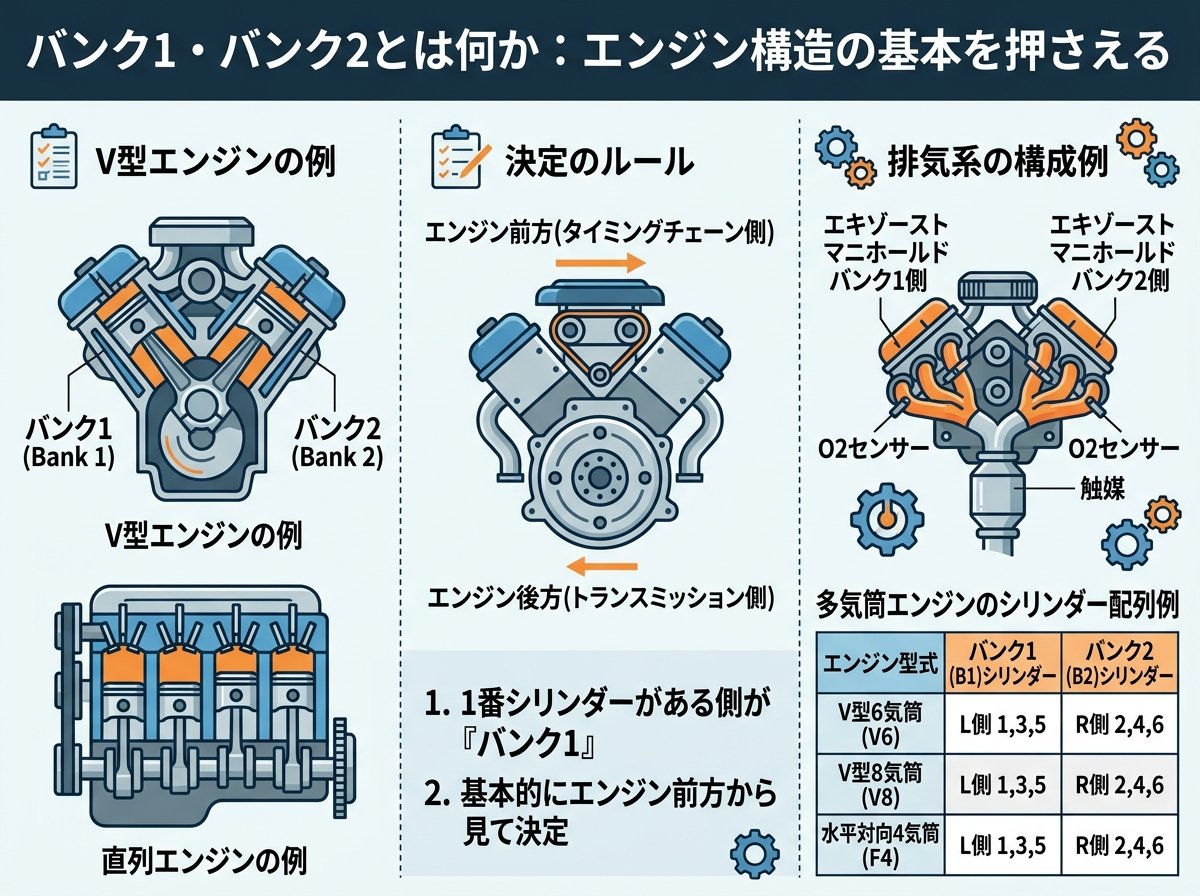

バンク1・バンク2とは何か：エンジン構造の基本を押さえる

バンク（bank）とは、V型エンジンや水平対向エンジンにおいて、気筒（シリンダー）が並んだ列のことを指します。たとえばV6エンジンなら、3気筒ずつ2列に分かれており、それぞれが「バンク1」「バンク2」と呼ばれます。直列4気筒（L4）エンジンの場合は気筒列が1本しかないため、バンクは1つのみで「バンク1」として扱われます。

重要なのは、「バンク1がどちら側か」はエンジンの種類や車のメーカーによって異なるという点です。これが原則です。多くの日本車・欧州車では、エンジンの1番気筒（シリンダー#1）が属している側をバンク1と定義しています。しかしエンジンが横置きか縦置きか、また搭載方向によってドライバー側になったりエンジンルームの奥側になったりと、見た目の位置は車種ごとに変わります。

混同が起きやすいのはここです。「バンク1＝運転席側」と思い込んでいる方が多いですが、これは正確ではありません。たとえばトヨタのV6エンジン（1GR-FEなど）では、バンク1は助手席側（フロントバンク）に配置されることがあります。メーカーのサービスマニュアルか、OBD2スキャナーで確認するのが基本です。

バンク1・バンク2の判断を誤ると、まったく問題のない側のプラグやイグニッションコイルを交換してしまいます。コイル1本あたりの部品代は3,000〜8,000円、工賃込みでは1気筒あたり1〜2万円の出費になることもあります。正しい位置を確認してから作業に入ることが条件です。

なお、「バンク」という呼称はOBD2（車載診断システム）の国際規格であるSAE J1930でも使われており、エラーコードに直接反映されます。つまりバンク1・バンク2の理解はスキャンツールを使った診断の出発点でもあります。これは押さえておきたい基礎知識です。

バンク1・バンク2のOBD2エラーコードの読み方と失火診断

OBD2のエラーコードには、バンク番号が明示されるものがあります。代表的な例として、空燃比センサー（O2センサー・A/Fセンサー）の故障コードが挙げられます。「P0131」はバンク1センサー1の電圧低下、「P0151」はバンク2センサー1の電圧低下を示します。このように末尾や中間の数字でバンクと上流・下流のセンサー位置が区別されています。

失火（ミスファイア）のコードで最もよく見られるのがP0300番台です。「P0300」はランダム失火（どの気筒かが特定できない状態）を表し、「P0301」は1番気筒の失火、「P0302」は2番気筒の失火という形で続きます。V型エンジンで気筒番号がどのバンクに属するかは車種によって異なるため、ここでもサービスマニュアルの確認が必要です。

たとえばトヨタの1UZ-FE（V8エンジン）では、奇数気筒（1・3・5・7）がバンク1、偶数気筒（2・4・6・8）がバンク2に割り当てられています。しかしスバルの水平対向4気筒（EJ20など）では、バンク1が左側バンク（排気側の定義による）になるなど、一般化できない部分も多いです。意外ですね。

実際の診断手順としては、まずスキャンツールでエラーコードを読み取り、そのコードに含まれるバンク番号と気筒番号を確認します。次に、サービスマニュアルまたはメーカーの配線図でその気筒が物理的にどこにあるかを特定します。そこで初めて「どのコイルやプラグを外すべきか」が決まります。これが診断の正しい流れです。

スキャンツールは市販品でも対応しているものがあり、OBD2対応であれば3,000円台〜のBluetoothアダプターとスマートフォンアプリ（Torque ProやOBD Fusionなど）でも基本的なコード読み取りが可能です。ただし、メーカー固有のコード（ディーラー専用の拡張コード）は汎用ツールでは読み取れないケースもあります。汎用ツールには限界があります。

バンク1・バンク2の失火原因：プラグ・コイル・インジェクターの切り分け方法

特定のバンクや気筒で失火が発生した場合、原因として考えられるのは主にスパークプラグ、イグニッションコイル、燃料インジェクター、圧縮圧力の低下の4つです。どれが原因かを切り分けることで、不要な部品交換を防ぐことができます。

最も手軽で確実な方法が「コイル・プラグの入れ替えテスト」です。たとえばP0302（2番気筒失火）が出ている場合、2番のコイルを正常な3番と入れ替えてエラーコードをクリアし、再度走行してみます。もしエラーコードが「P0303」（3番気筒失火）に変わればコイルが原因です。コードが変わらなければプラグかインジェクターが疑われます。これが基本の切り分けです。

インジェクターの不具合によって特定の気筒だけ燃料噴射が過剰・不足する場合も失火として現れることがあります。インジェクターはコイルほど簡単に入れ替えられないため、ライブデータで各気筒のショートタームフューエルトリムを確認する方法が有効です。スキャンツールでリアルタイムデータを見られれば、異常値のある気筒を視覚的に特定できます。これは使えそうです。

V型エンジンで片方のバンクのみ失火が集中している場合、インテークマニホールドガスケットやEGR（排気再循環）バルブの不具合で特定バンクへの空気量が変わっている可能性もあります。バンク2だけP0300〜P0306が集中して出るような場合は、バルブやガスケット方向も調査対象に含めることが大切です。

圧縮圧力の確認にはコンプレッションゲージを使います。標準値はエンジンにより異なりますが、一般的なガソリン乗用車では10〜14kgf/cm²程度が目安です。各気筒の測定値に20〜30%以上のばらつきがある場合はバルブやピストンリングの摩耗が疑われます。圧縮低下はプラグ交換では改善しません。

バンク1・バンク2のO2センサー・A/Fセンサー不良の影響と交換判断

バンク1・バンク2それぞれに上流（センサー1）と下流（センサー2）のO2センサーまたはA/Fセンサーが搭載されています。上流センサーはECU（エンジンコントロールユニット）へのフィードバック制御に直接関与し、燃費や排気ガス状態に大きな影響を与えます。下流センサーは主に触媒の劣化監視のために使用されます。

たとえば「P0171」（バンク1、リーン状態）と「P0174」（バンク2、リーン状態）の両方が同時に出る場合、バンク固有の問題ではなくエアフローセンサーの汚れや真空リークが原因であることが多いです。一方、バンク1だけにP0171が出るケースでは、バンク1側のO2センサー劣化またはインジェクターの詰まりを疑います。つまり両バンクのコードセットを見比べることが重要です。

O2センサーの交換コストは、センサー単体で2,000〜15,000円程度（純正か社外品か、上流か下流かによる）。上流センサーはエキゾーストマニホールドに直付けされているため、熱による固着が多く、専用ソケット（O2センサーソケット）がないと外れないことがあります。工賃込みでは1本あたり1.5〜3万円になることも珍しくありません。痛いですね。

センサー交換の判断基準として、スキャンツールのライブデータでO2センサーの電圧波形を確認する方法があります。正常な上流O2センサーは0.1〜0.9Vの間を毎秒1〜2回程度スイングします。この応答が遅くなっていたり、固定値になっている場合はセンサーの劣化が疑われます。リッチ側（0.9V付近）に貼り付いている場合はリッチ失陥、リーン側（0.1V付近）に貼り付いている場合はリーン失陥と判断できます。これが診断の基本です。

なお、バンク1とバンク2のO2センサーを同時交換するかどうかは、走行距離と各センサーの状態によります。片側が劣化していれば反対側も近いうちに同様になるケースが多いため、作業工賃を考えると同時交換がコスト面では合理的なことが多いです。ディーラーや整備工場に事前に確認しておくとよいでしょう。

バンク1・バンク2の診断でよくある誤りと独自視点：バンク番号の「思い込み」が生む連鎖ミス

整備の現場でよく起きる問題が、バンク番号の思い込みによる「連鎖ミス」です。「バンク1は必ずエンジン前方（タイミングチェーン側）」「バンク1は運転席側」といった誤った固定観念を持ったまま作業を進めると、正常な気筒のプラグやコイルを交換してしまい、症状が改善しないまま再入庫というケースが起きます。

特に多いのが、エンジンスワップ（別車種からエンジンを移植）や並行輸入車の整備です。日本仕様と北米仕様でエンジンの搭載向きが逆になっていることがあり、バンク1の位置が文字通り左右逆になるケースがあります。これはかなり意外な落とし穴です。実際に国産ミニバンのV6エンジンで、横置き搭載の場合と縦置き搭載の場合でバンク1の物理的な位置が変わる事例が整備士向けの技術情報サイトでも報告されています。

また、電子制御の進んだ近年の車両では、ECUのソフトウェア更新によってO2センサーのフィードバック制御ロジックが変わることがあります。リプログラム後にバンク1・バンク2の空燃比補正値がリセットされ、一時的にリーンコードが出やすくなる現象が報告されています。これはセンサー不良ではなくソフト側の問題です。整備後に突然コードが出た場合は、最終作業履歴を確認することが条件です。

さらに、「バンク1サイドのプラグをまとめて4本交換したのにP0301が消えない」というケースも多いです。この場合、実はプラグコード（プラグキャップ）の内部断線が原因であることがあります。目視では異常が見当たらなくても、テスターで抵抗値を計測すると5,000Ω以上の抵抗増大が見つかることがあります。プラグを変えれば終わりとは限りません。

独自視点として強調したいのは、「バンク番号の確認はゼロステップである」という点です。どんな診断手順の本やマニュアルにも「まずエラーコードを読む」とは書かれていますが、そのコードに含まれるバンク番号と気筒番号が、手元の車種で物理的にどこに対応するかを「確認する」ステップを省略している人が少なくありません。この一手間を加えるだけで、誤交換による数万円の無駄をほぼ確実に防ぐことができます。結論はバンク確認が最初の必須作業です。

整備初心者の方であれば、JASMAや自動車整備士向けの技術資料を提供しているサイト、またはメーカー公式のTechStream（トヨタ）・SUBARU SELECT MONITOR（スバル）などの診断ツールの解説ドキュメントを参照することをお勧めします。無料で公開されているサービスマニュアルの抜粋もWebで見つかることがあります。

参考になる技術情報として、国土交通省が公表している自動車不具合情報（MLIT不具合情報）もバンク別の失火・排ガス不具合の傾向を把握するうえで役立ちます。

国土交通省｜自動車不具合情報ホットライン（不具合情報の検索）

バンク1・バンク2に関連する失火や排ガス悪化の不具合事例が車種別に掲載されており、同型エンジンの傾向を事前に把握するうえで参考になります。O2センサーやイグニッション系の不具合傾向を調べる際に活用できます。
