過給圧の単位と読み方・kPaとbarの違いを完全解説

過給圧の単位をkPa・bar・psiで完全理解する

過給圧の単位を「kPaだけ覚えれば十分」と思っていると、実はターボが壊れる前兆を見逃す可能性があります。

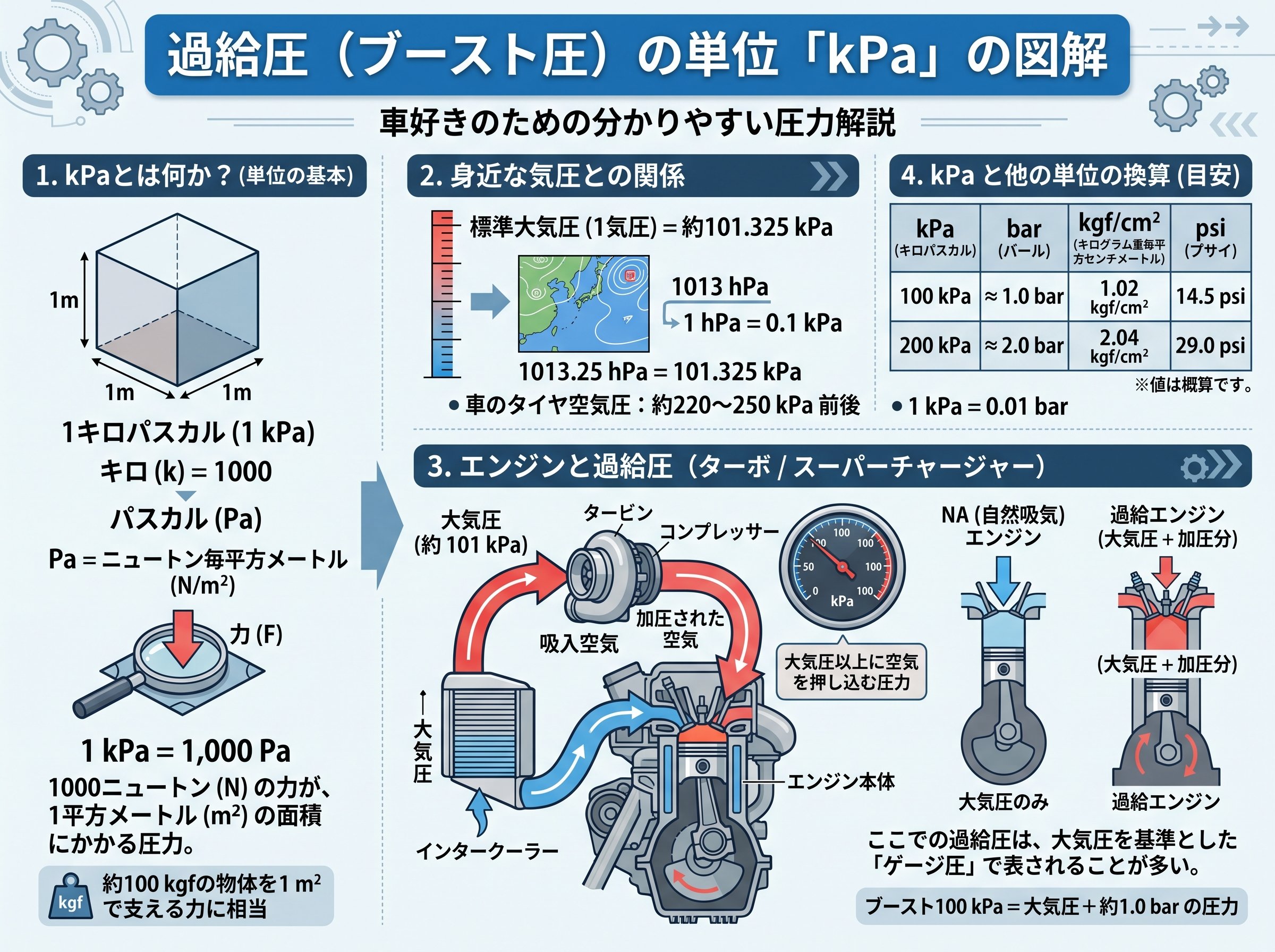

過給圧の単位kPaとはどういう意味か

過給圧とは、ターボチャージャーやスーパーチャージャーがエンジンの吸気側に送り込む空気の「押す力」、すなわち圧力のことです。この圧力を数値で表すために使われるのが単位であり、日本国内ではkPa（キロパスカル）が最もよく使われます。

kPaの「k」はキロ、つまり1000を意味します。「Pa（パスカル）」は圧力のSI単位であり、1Paは1平方メートルの面積に1ニュートンの力がかかる圧力です。日常的なイメージでいえば、1Paは「1円玉（約1g）を1cm²の面積に乗せたときの圧力」よりもはるかに小さい値です。そのため車のエンジン関係では1000倍のkPa単位が使われます。

大気圧は約101.3kPaです。ターボ車のブーストアップ状態では、これに加えてさらに圧力がかかります。たとえば国産スポーツ車の純正ブースト圧は約60〜100kPa（ゲージ圧）が一般的です。これは大気圧に対して約0.6〜1.0bar分の上乗せに相当します。

つまりkPaは圧力の基本単位です。

ちなみにブーストメーターに表示される数値は「ゲージ圧」と呼ばれ、大気圧をゼロ基準にした相対値です。絶対圧（大気圧を含めた合計値）とは異なるため、この点も後述します。

過給圧の単位barとpsiの換算方法と使われる場面

bar（バール）は欧米のチューニング・自動車整備業界でよく使われる圧力単位です。1barは正確には100kPaと定義されています。大気圧は約1.013barであり、ほぼ1barと近似されることもあります。

換算式は以下の通りです。

単位	1単位あたりのkPa換算	主な使用地域
kPa（キロパスカル）	1kPa = 1kPa	日本・国際規格
bar（バール）	1bar = 100kPa	欧州・国際的チューニング
psi（ポンド毎平方インチ）	1psi ≈ 6.895kPa	アメリカ・イギリス
kgf/cm²（重量キログラム毎平方センチ）	1kgf/cm² ≈ 98.07kPa	旧来の日本・アジア圏

psi（ポンド毎平方インチ）はアメリカ製のブーストコントローラーや圧力センサーの仕様書に頻繁に登場します。1psiは約6.895kPaなので、たとえばアメリカ製チューニングパーツの説明書に「14.5psi」と書いてあれば、約100kPa（≒1bar）に相当します。

これは便利な換算基準です。

旧来の日本では「kgf/cm²（キログラム重毎平方センチ）」も使われていました。1kgf/cm²は約98.07kPaなのでほぼ1barと同等です。古いチューニング雑誌やサービスマニュアルにはこの表記が残っていることがあるため、知っておくと損がありません。

実際の換算例として、よくあるブースト圧「0.8bar」を他の単位に直すと「約80kPa（ゲージ圧）」「約11.6psi」になります。この換算を知らないまま欧州製ECUの設定を変更すると、意図した値とは全く異なるブースト圧がかかるリスクがあります。

過給圧の絶対圧とゲージ圧の違いが分からないと誤設定につながる

過給圧の数値を正しく読むには、「絶対圧（absolute pressure）」と「ゲージ圧（gauge pressure）」の違いを理解することが不可欠です。意外に見落とされがちなポイントですが、これを混同すると設定が大きくずれます。

ゲージ圧は大気圧を「0」として計測した圧力です。市販のブーストメーターが表示する数値は原則としてゲージ圧です。たとえばゲージ圧100kPaは、大気圧（約101.3kPa）に加えてさらに100kPaの加圧がされていることを意味します。

絶対圧は完全な真空（0Pa）を基準にした圧力です。同じ状態を絶対圧で表すと、約101.3kPa＋100kPa＝約201.3kPaになります。ECUのマップや燃料制御のセッティングでは絶対圧を使うケースが多く、特に欧州製ECUではkPa(abs)やbar(abs)と明記されていることがあります。

つまりゲージ圧と絶対圧の区別が条件です。

具体的な数値で整理すると以下のようになります。

状態	ゲージ圧（kPa）	絶対圧（kPa）
自然吸気（大気開放）	0 kPa	約101.3 kPa
ブースト圧50kPa	50 kPa	約151.3 kPa
ブースト圧100kPa	100 kPa	約201.3 kPa

ECUの燃料マップを書き換えるチューニングを行う場合、この違いを把握せずに数値を入力すると、燃料が濃すぎたり薄すぎたりする原因になります。燃料が薄くなるとエンジン内部の温度が異常上昇し、最悪ピストンが溶損します。

参考情報として、国際規格ISOにおける圧力単位の定義についてはJIS（日本産業規格）でも準拠しており、国立研究開発法人産業技術総合研究所（AIST）が管理する計量標準のページが参考になります。

国立研究開発法人産業技術総合研究所（NMIJ）：SI単位・圧力単位の定義と解説

過給圧の適正数値と単位を使ったブーストメーターの読み方

ブーストメーターには大きく分けてアナログ式とデジタル式の2種類があり、それぞれ表示単位が異なる場合があります。購入や取り付けの際に単位を確認しないと、後で読み方に迷うことになります。

国産ブーストメーターの多くはkPa表示で、目盛りが「−100〜200kPa」のように設定されています。マイナス側は負圧（スロットルを絞った際の吸気管内の圧力低下）を示し、プラス側が過給圧（ブースト圧）です。

適正なブースト圧の目安を車種別に示すと以下のようになります。

車種例	純正ブースト圧（ゲージ圧）	bar換算
スバル WRX STI（EJ20）	約88〜98kPa	約0.88〜0.98bar
三菱 ランサーエボリューション（4B11）	約100〜120kPa	約1.0〜1.2bar
トヨタ GR86/BRZ（FA24ターボなし）	自然吸気のため非該当	—
日産 GT-R（VR38DETT）	約120〜140kPa	約1.2〜1.4bar
ホンダ シビックタイプR（FK8 K20C）	約130〜150kPa	約1.3〜1.5bar

これらの数値はあくまで純正状態の目安です。

ブーストアップチューニングを行う際は、純正ターボの耐久限界を超えないよう管理することが前提です。一般的に純正ターボは純正ブースト圧の1.3〜1.5倍程度が安全上限とされており、それを超えると軸受け（ベアリング）の摩耗やタービンブレードの損傷が起きるリスクが高まります。

ブーストメーターの取り付けは、負圧ホースの接続位置が正しくないと誤表示の原因になります。インテークマニホールドの安定した負圧ポートから取り出すのが基本です。

参考として、オートゲージやデフィなど国内メーカーのブーストメーターの仕様・単位説明は各社の製品ページで確認できます。

Defi（日本精機）：ブーストメーターの製品仕様・単位表示の確認ページ

過給圧の単位換算で失敗しないための実践的な計算手順と注意点

単位換算のミスはチューニングの現場で実際に起きています。これは他人事ではありません。特にSNSやYouTubeの海外チューニング動画を参考にするユーザーが増えた近年、psi表記のまま国産ECUに数値を入力してしまうケースが報告されています。

単位換算を素早く行うための実践的な計算式をまとめます。

kPa → bar：数値 ÷ 100
例：80kPa ÷ 100 = 0.8bar

bar → kPa：数値 × 100
例：1.2bar × 100 = 120kPa

psi → kPa：数値 × 6.895
例：14.5psi × 6.895 = 約100kPa

kPa → psi：数値 ÷ 6.895
例：100kPa ÷ 6.895 = 約14.5psi

kgf/cm² → kPa：数値 × 98.07
例：1.0kgf/cm² × 98.07 = 約98kPa

これだけ覚えておけばOKです。

スマートフォンでも単位換算は簡単に行えます。「pressure unit converter」と検索するか、Google検索バーに「100kPa in bar」と入力するだけで即座に換算結果が表示されます。現場での換算ミスを防ぐには、こうしたツールを習慣的に使うのが確実です。

注意が必要なのはゲージ圧・絶対圧の区別です。換算式は同じですが、基準が違う数値をそのまま換算すると依然として大きなズレが生じます。たとえばECU設定ツールが絶対圧kPaを要求しているのに、ゲージ圧で換算した値を入力するとエンジンに過大な負荷がかかります。

また、高地（標高の高い場所）では大気圧自体が低くなります。標高1000mでは大気圧は約89kPaまで下がります。このためゲージ圧でのブースト圧は平地と同じでも、エンジンに入る空気の絶対量は減少します。サーキット走行や山岳地でのチューニングではこの点を考慮する必要があります。

参考として、気象庁が公開している高度と気圧の関係データも理解を深める際に役立ちます。

気象庁：気圧と高度の関係についての解説ページ

まとめると、単位換算のルールそのものはシンプルですが、「ゲージ圧か絶対圧か」「どの単位系のツールを使っているか」という2点を常に意識することが重要です。この2点に注意すれば大丈夫です。チューニングの精度を上げるためにも、数値の単位を曖昧にしたまま作業を進める習慣は早めに改めましょう。
