エキゾーストマニホールドとは何か役割と仕組みを徹底解説

エキゾーストマニホールドは「排気系の最初の部品」なのに、マフラー交換より燃費への影響が大きい場合がある。

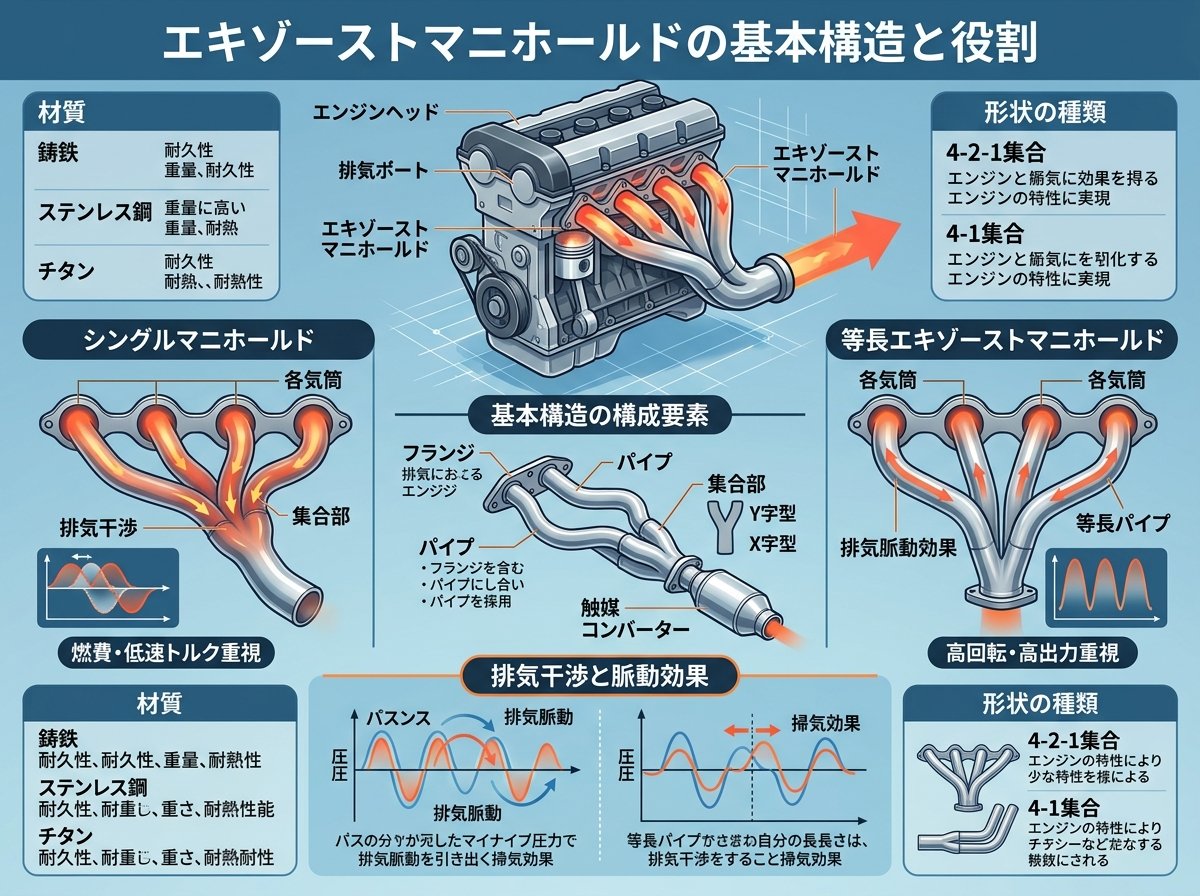

エキゾーストマニホールドとは何か基本構造を理解する

エキゾーストマニホールド（通称：エキマニ）とは、エンジンの各シリンダーで発生した排気ガスを一本のパイプへまとめ、エキゾーストパイプ（マフラーへとつながる排気管）へ送り出す部品です。日本語では「排気多岐管」とも呼ばれ、複数（多岐）の流路をひとつに集めるという意味が名前に込められています。

エンジンは4気筒であれば4つのシリンダーが順番に爆発・燃焼を繰り返しており、それぞれのシリンダーから排気ガスが別々のタイミングで排出されます。これらをひとつにまとめるのがエキマニの役割です。車の排気システムは「エンジン → エキマニ → 触媒コンバーター → エキゾーストパイプ → マフラー」という順番で構成されており、エキマニは排気ガスが最初に通り抜ける場所になっています。

つまり排気効率の鍵を握る部品です。

複数のパイプが一箇所に集合する構造になっているため、その見た目がタコの足に似ていることから「タコ足」という俗称でも親しまれています。エンジンに直結しているため、排気ガスの燃焼熱をそのまま受け続ける過酷な環境に置かれており、部品には高い耐熱性が要求されます。

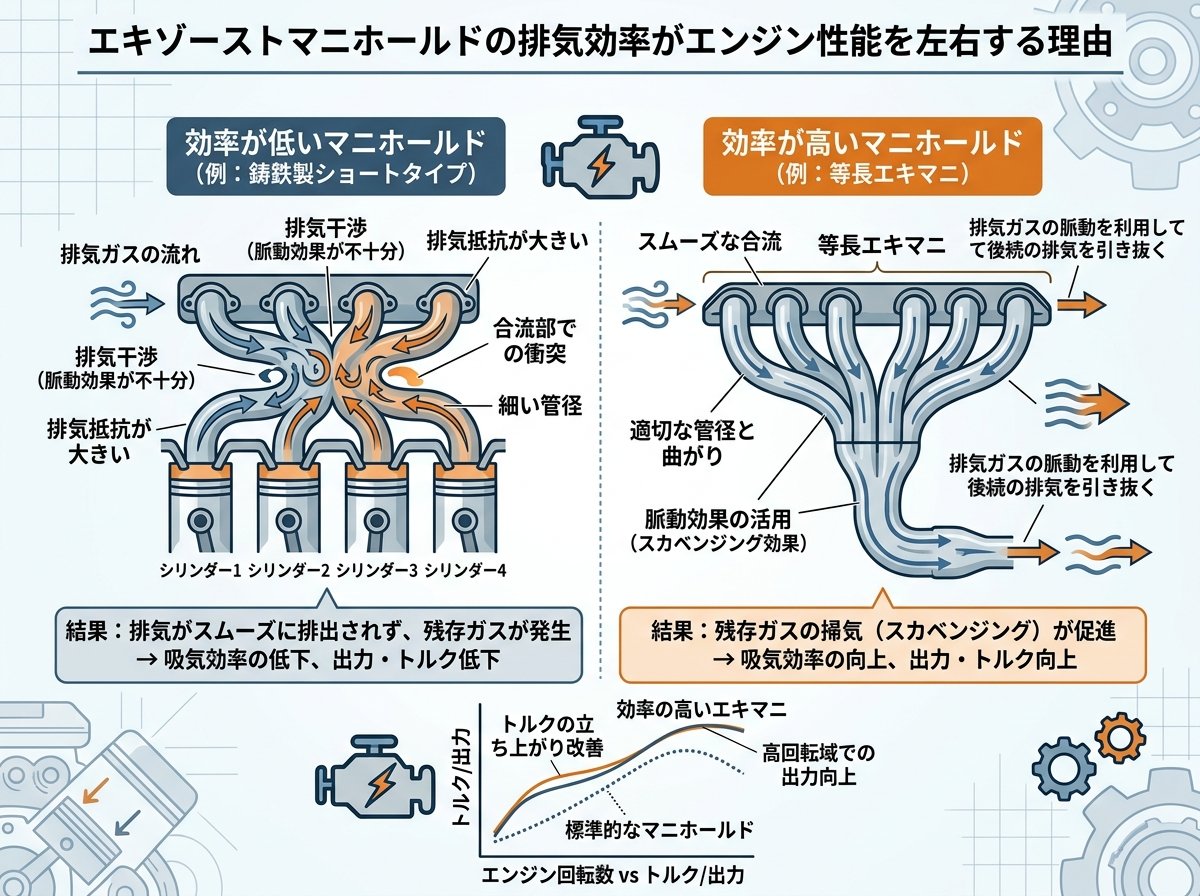

エキゾーストマニホールドの排気効率がエンジン性能を左右する理由

エキマニが排気効率に直接影響する理由は、「排気干渉」という現象にあります。複数のシリンダーから排出された排気ガスが、集合部分で互いにぶつかり合うと流れが妨げられ、次の燃焼サイクルに悪影響を及ぼします。これが「排気干渉」で、スムーズな排気ができなくなると、新たな混合気の充填効率が低下し、エンジン出力が落ちるという仕組みです。

排気干渉を防ぐための設計上の工夫が、各シリンダーからのパイプ長さの均等化です。4気筒エンジンを例にすると、エンジンブロックに対して直線的にパイプをつなぐと、真ん中の2気筒のパイプは必然的に短くなります。これでは排気のタイミングがずれ、効率が落ちてしまいます。

そこで登場するのが、くねくねと曲がった独特の形状です。各気筒からのパイプをわざと長くカーブさせて長さを均等に揃えることで、排気ガスが合流するタイミングをコントロールし、干渉を最小限に抑えます。これがタコ足と呼ばれる外観の理由であり、純粋に機能を追求した結果の形です。

排気がスムーズになると、エンジンは「吸気 → 圧縮 → 燃焼 → 排気」の4サイクルをよりスムーズに繰り返せるようになります。エンジン出力の向上や燃費改善にも直接つながる重要な働きです。これが基本原則です。

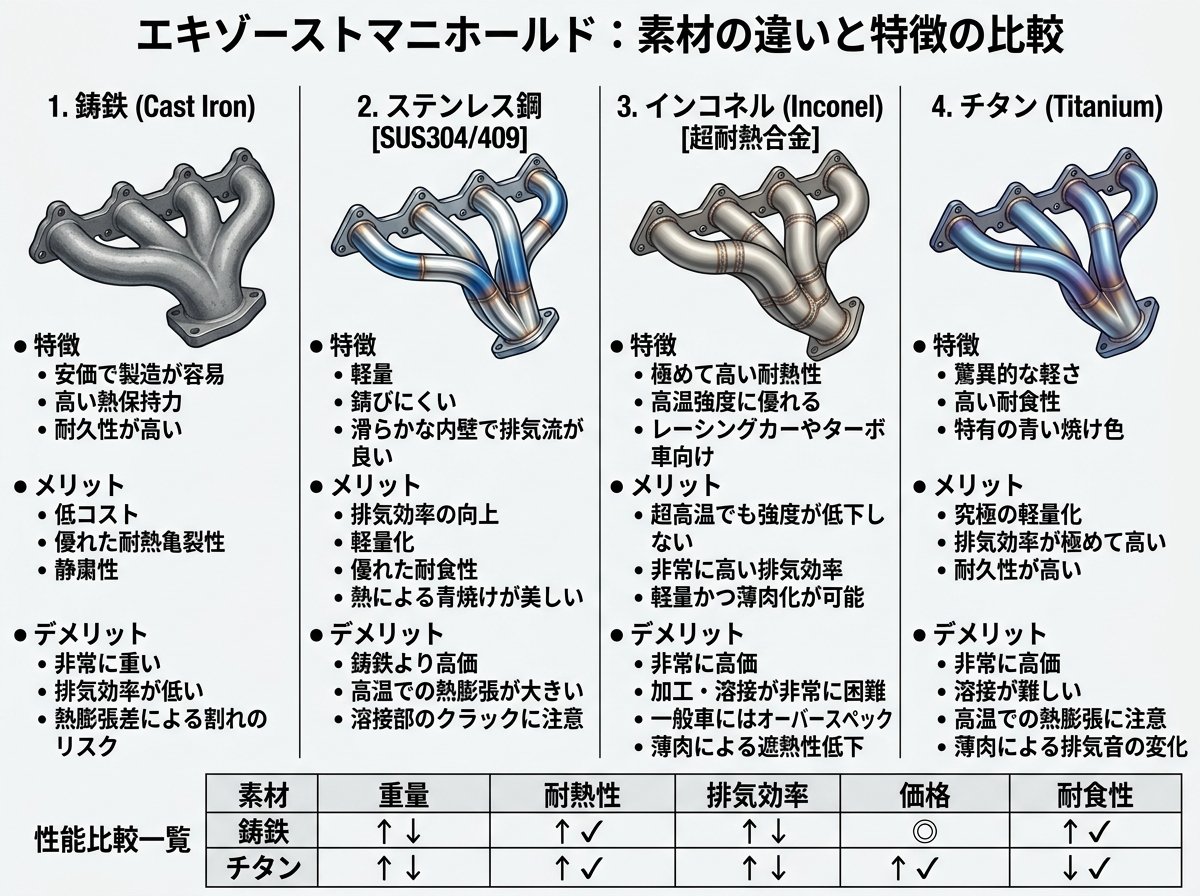

エキゾーストマニホールドの素材の違いと特徴を比較する

エキマニは常時800〜900℃に近い排気ガスに直接さらされるため、素材選びが性能と耐久性を大きく左右します。市販車・社外品それぞれで使われる代表的な素材を比較してみましょう。

| 素材 | 耐熱性 | 重量 | 耐久性・錆 | 価格帯 | 主な用途 |
|------|--------|------|-----------|--------|---------|
| 鋳鉄 | ◎ | 重い | 錆びやすい | 安価 | 純正・市販車全般 |
| ステンレス | ○ | やや軽い | 比較的錆びにくい | 中程度 | 社外品・スポーツ車 |
| チタン | ○ | 非常に軽い | 振動・割れに注意 | 高価 | チューニングカー・競技車両 |
| インコネル | ◎ | やや重い | 非常に高耐久 | 非常に高価 | F1・レース車両 |

市販車のほぼ全てに採用されているのが鋳鉄製です。型に溶融金属を流し込む鋳造技術で作られるため、複雑な形状を安価に量産できるメリットがあります。耐熱性と剛性は優秀ですが、錆びやすいという弱点があります。温度が10℃上がるごとに錆の発生速度が約2倍になるとも言われており、特に融雪剤が散布される降雪地域や海沿いの塩害地域では腐食が加速しやすいです。

社外品で人気が高いのはステンレス製です。耐食性が鋳鉄より高く、加工もしやすいため価格がチタンほど高騰しません。チタン製は極めて軽量で独特の虹色の焼き色が出るため、見た目にこだわるチューニングユーザーに支持されています。ただしチタンは振動や衝撃に弱く、割れが生じやすい面もあるため、日常走行用よりもサーキット専用向けと考えたほうがよいでしょう。

鋳鉄が基本です。

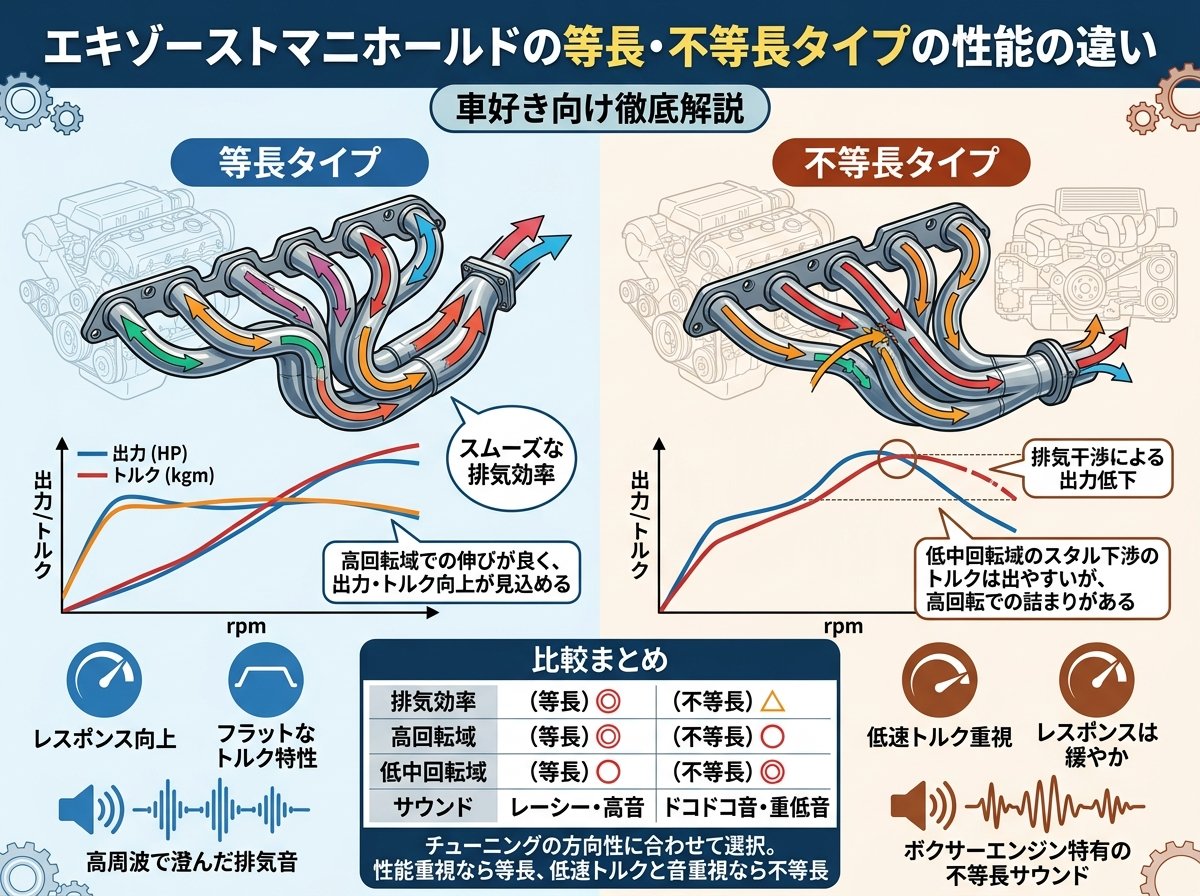

エキゾーストマニホールドの等長・不等長タイプの性能の違い

社外エキマニを選ぶ際に必ず登場するのが「等長」と「不等長」という概念です。これはシリンダーから集合点までの各パイプの長さが揃っているかどうかの違いで、エンジンの出力特性に大きく影響します。

等長タイプ（4-1レイアウト）は、4本のパイプがすべて同じ長さで最終的に1本に集合する形式です。排気ガスが集合するタイミングが完全に均等になるため、排気干渉が最小化され、高回転域でのパワーが引き出しやすくなります。全回転域での性能を底上げしながら、エンジンの最高出力付近でのパワーを最大化したい場合に向いています。サーキット走行を重視するチューニングカーでよく選ばれるレイアウトです。

不等長タイプ（4-2-1レイアウト）は、4本のパイプをいったん2本にまとめ、そこからさらに1本に集約する形式です。意図的に排気干渉を残すことで、燃焼室への新鮮な混合気の充填（「掃気」）を助ける効果が生まれます。中低速域でのトルク特性が改善され、日常的な街乗りやラリーのように低〜中回転を多用する走り方に向いています。不等長タイプのエキマニは、かつてのスバル水平対向エンジンに採用され「ボクサーサウンド」と呼ばれた独特の排気音を生み出したことでも有名です。

チューニングメーカー「東名パワード」の「EXPREME」シリーズでは、等長・不等長の両タイプがラインナップされており、4000rpmで起こりがちなトルクの谷を不等長タイプで解消できることが実証されています。走り方に合わせて選ぶのが原則です。

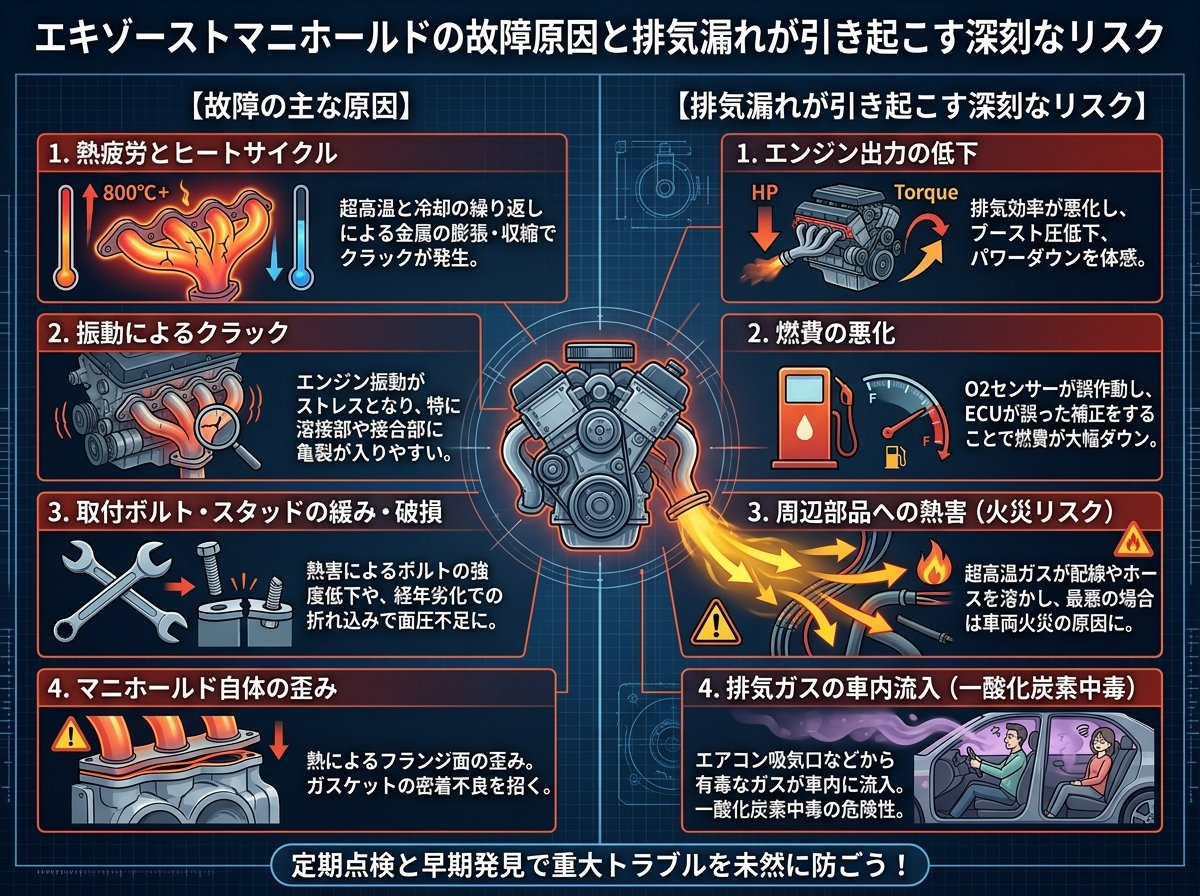

エキゾーストマニホールドの故障原因と排気漏れが引き起こす深刻なリスク

純正の鋳鉄製エキマニは耐久性が非常に高く、通常の使用条件であれば車の寿命と同等に使い続けられることが多いです。しかし、社外品に交換した場合や、降雪地域・沿岸部など錆が加速しやすい環境での使用が続いた場合は、経年劣化による故障が発生することがあります。

主な故障の原因は、ひび割れ（クラック）と穴あきです。加熱・冷却を繰り返すことによる熱疲労と、腐食が重なることでパイプに亀裂が生じます。特にステンレス製の社外品エキマニは、長距離走行を重ねると熱疲労による割れが発生しやすいとされています。

排気漏れが起きると放置するほど危険です。

排気漏れが引き起こすリスクは複数あります。まず、排気がスムーズに流れなくなるためエンジン出力が低下し、燃費が悪化します。次に、エンジンルーム内に熱がこもりやすくなり、周辺のゴムホースや電気系統の配線が熱劣化するリスクが高まります。そして最も深刻なのが、排気ガスの車内侵入です。排気ガスに含まれる一酸化炭素（CO）は無色・無臭で毒性が強く、車内へ漏れ込むと一酸化炭素中毒につながる可能性があります。

さらに排気漏れがあると車検にも通りません。国土交通省の保安基準では、排気ガスに含まれるCO濃度が1%以下、HC（炭化水素）が300ppm以下であることが求められており、排気漏れの状態では基準値をオーバーする可能性が高くなります。

エンジン音に「パリパリ」「ペキペキ」といった金属的な異音が加わってきた場合や、エンジンルームから焦げた臭いがする場合は、エキマニのクラックや排気漏れを疑う必要があります。早めに整備工場へ持ち込むことが重要です。

参考：エキゾーストマニホールドの排気漏れと車検の関係について詳しく解説しています。

エキゾーストマニホールドガスケット漏れの兆候と症状 | Jinwo

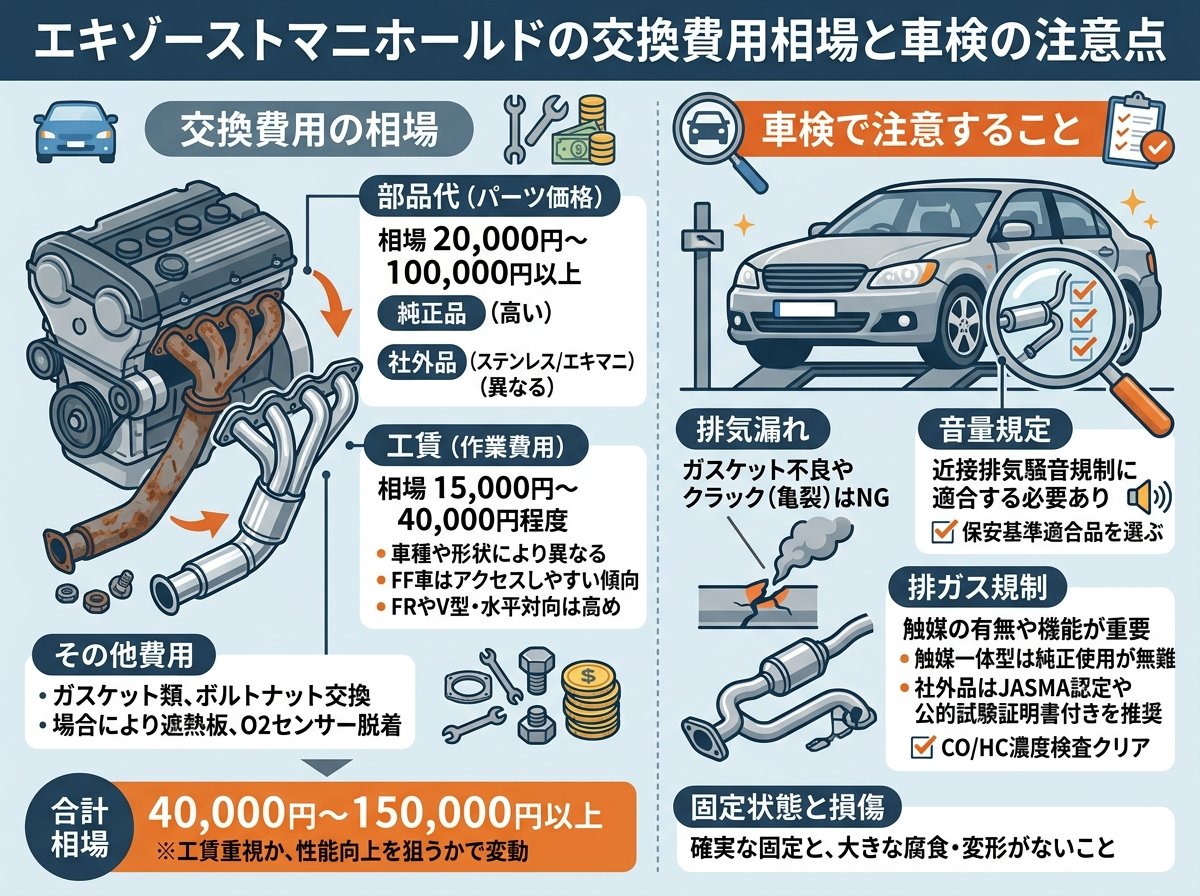

エキゾーストマニホールドの交換費用の相場と車検で注意すること

エキマニの交換を検討する場合、費用感を事前に把握しておくことが重要です。修理か交換かによっても大きく変わります。

修理対応（小さなクラックへの溶接など）であれば6,000〜15,000円程度が目安ですが、エキマニそのものを交換する場合は部品代と工賃を合計すると平均で約97,000円（カープレミア調べ）に達することもあります。車種や取り付けの難易度によって費用が大きく異なるため、事前に複数の業者に見積もりを取ることが賢明です。

工賃だけで見ると1万〜3万円が一般的な目安です。ただし、長期間走行した車はボルトが熱で固着していることが多く、外すだけでも非常に手間がかかります。ボルトを折ってしまうとエンジンブロックへのダメージにつながるため、DIYでの交換は経験がないと大きなリスクを伴います。プロへの依頼が基本です。

社外品への交換を検討している場合は、車検対応かどうかの確認が必須です。社外品エキマニを取り付けた車が車検を通過するには、排気騒音基準と排ガス濃度基準の両方をクリアする必要があります。特に平成22年（2010年）以降に生産された車については「JQR認証（交換用マフラー等の性能等確認制度）」に対応した製品を選ぶ必要があります。以前は車検対応だったパーツが、法改正後に基準外となっているケースもあるため、購入前に最新の基準を確認することが条件です。

また、社外エキマニを取り付けた際は、O2センサーの位置や接続が正確かどうかも確認しましょう。O2センサーが正常に機能していないと、エンジンの燃料調整がうまくいかず、排ガス濃度が基準を超える原因になります。

参考：社外マフラーおよびエキマニと車検基準に関する法的規制の解説。

マフラーに関する法令について | 柿本改 KAKIMOTORACING

エキゾーストマニホールドの交換でエンジン性能を引き出す独自の視点

多くの解説記事では「社外エキマニに交換すれば排気効率が上がる」と書かれていますが、実際には純正エキマニのほうが日常走行に最適化されているケースが多いです。これは意外に感じられるかもしれません。

自動車メーカーは開発段階で、エンジンの特性・排ガス規制・エンジンルームのスペース・コスト・耐久性すべてを考慮した上で純正エキマニを設計しています。結果として、ノーマルのエンジンにノーマルのマフラーを組み合わせた状態では、社外品エキマニに交換しても体感できる差がほとんど出ないケースがあります。

エキマニ交換が真に効果を発揮するのは、エンジン本体のチューニング（カムシャフト変更・ポート研磨・ECU書き換えなど）と排気系全体（エキマニ＋エキゾーストパイプ＋マフラー）を組み合わせて最適化した場合です。排気系の一部だけを変えるよりも、エンジンの特性に合わせてシステム全体でチューニングするほうが費用対効果が高くなります。

たとえば高回転型のエンジンチューニングを行った場合には「4-1の等長エキマニ＋細めのエキゾーストパイプ→高流速を維持→ターボ車であればタービンへの排気エネルギーを増大」という組み合わせが理にかなっています。これが使えそうな考え方です。

また近年では、エンジンヘッドとエキマニを一体化させた「インテグレーテッドエキゾーストマニホールド（IEM）」という設計手法も普及しています。この構造は冷却水でエキマニを冷やすことができるためエンジンルームの熱害を大幅に減らせる上、暖機時間の短縮や排ガス浄化性能の向上にも貢献します。最新の低燃費車・ハイブリッド車では採用が増えており、「エキマニは別部品」という従来の常識が変わりつつあります。

参考：排気システムの構造と仕組みについての詳細な技術解説。

メカニック講座｜排気システムの構造と仕組み | FUJITSUBO
