avcsスバルの仕組みと効果・設定方法を完全解説

AVCSスバルの仕組み・効果・注意点を徹底解説

AVCSを「ただのエンジン補助機能」だと思っていると、オイル管理を怠って修理代が20万円超えになります。

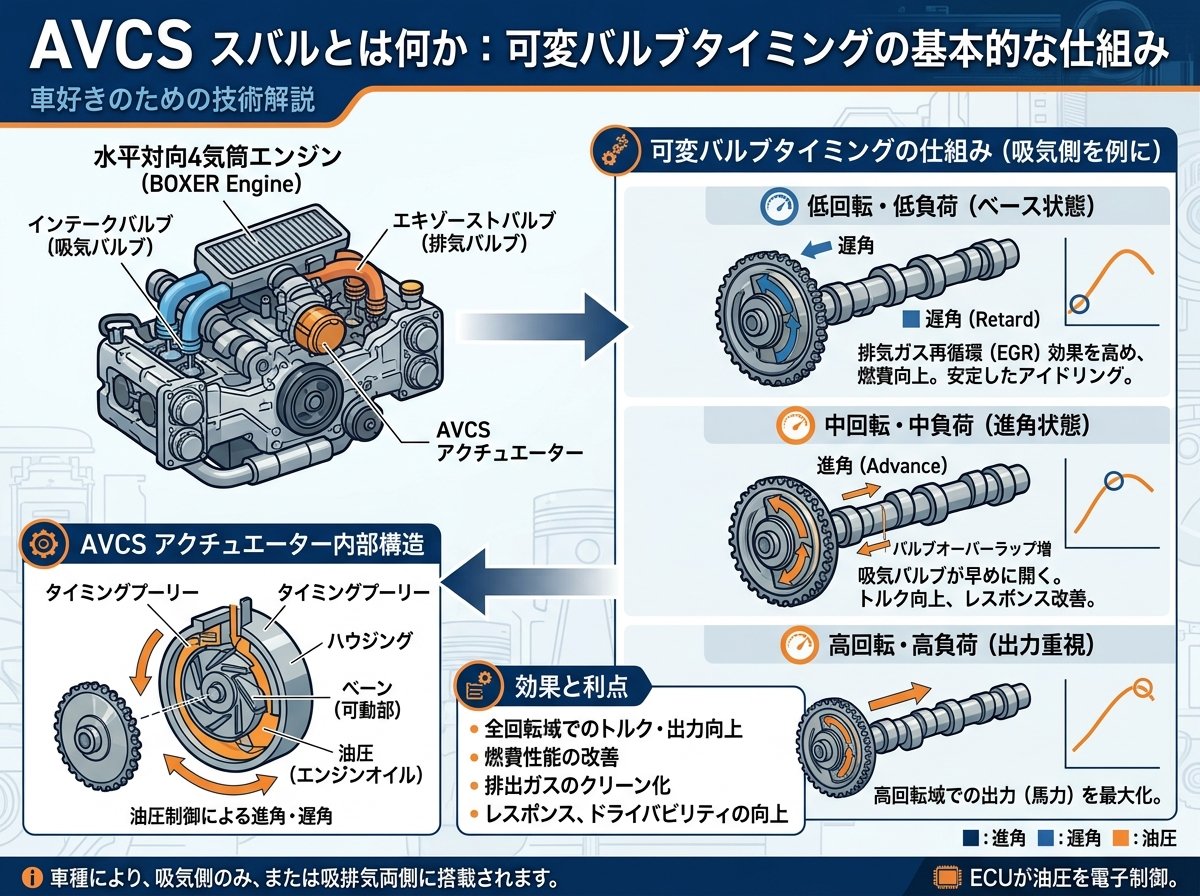

AVCSスバルとは何か：可変バルブタイミングの基本的な仕組み

AVCSとは「Active Valve Control System」の略称で、スバルが独自に開発した可変バルブタイミング機構のことです。エンジンの吸気側カムシャフトの位相を、油圧によってリアルタイムに変化させることで、アイドリング時・低回転時・高回転時それぞれに最適なバルブタイミングを実現します。

一般的なエンジンはバルブの開閉タイミングが固定されており、特定の回転域でしか本領を発揮できません。AVCSはその制約を取り払った技術です。具体的には、エンジンコントロールユニット（ECU）が回転数・負荷・水温などのデータを参照し、カムシャフトの位相角を最大で約25〜45度（車種・世代によって異なる）の範囲で進角・遅角させます。

これにより得られる主な効果は大きく三つあります。低回転域では吸気バルブを早めに閉じることでポンピングロスを減らし燃費を改善します。中高回転域では吸気タイミングを遅らせて充填効率を高め、出力と扱いやすさを両立します。さらに排気ガス再循環（内部EGR）に近い効果も生み出し、NOxの低減にも貢献します。

スバルがAVCSを初めて実用化したのは1999年のレガシィB4（BE5型）に搭載された2.0L水平対向4気筒DOHC（EJ20型エンジン）です。それ以降、インプレッサ・フォレスター・アウトバック・レヴォーグなど多くのモデルに順次採用が拡大されました。意外なことに、同じスバル車でも年式・グレードによってAVCSが吸気側のみに装備されるケース（シングルAVCS）と、吸排気両側に装備されるケース（デュアルAVCS）があります。これは覚えておくと便利です。

種別	対象カムシャフト	主な搭載エンジン例
シングルAVCS	吸気側のみ	EJ20（初期型）、EJ25など
デュアルAVCS	吸気・排気両側	EJ20改（GDB後期）、FA20、FB16など

つまりAVCSはエンジン全域の性能を底上げする技術です。搭載形式を把握しておくことで、愛車のエンジン特性をより深く理解できます。

AVCSスバル搭載車種一覧と世代別の進化ポイント

AVCSの歴史を振り返ると、スバルエンジンの進化の歩みがそのまま見えてきます。初期のEJ型エンジンに採用されたシングルAVCSから始まり、現在のCB18・FA・FB系エンジンに至るまで、機構の精度と制御の細かさは大きく向上しました。

代表的な搭載車種と採用形式をまとめると以下のとおりです。

• 🚗 レガシィB4（BE/BH型・1999年〜）：EJ20 DOHCにシングルAVCSを初採用。スバル初の量産可変バルブタイミング車。





• 🚗 インプレッサWRX STI（GDB後期型・2004年〜）：EJ207にデュアルAVCSを採用。吸排気両側の制御で最高出力280ps（カタログ値）を達成。





• 🚗 フォレスター（SH型・2007年〜）：SOHC版EJ25にもシングルAVCSを拡大展開。燃費改善が主目的。





• 🚗 BRZ／86（ZC6/ZN6型・2012年〜）：FA20にデュアルAVCS搭載。トヨタとの共同開発エンジンにも採用。





• 🚗 レヴォーグ（VM型・2014年〜）：FA20DITターボにデュアルAVCSを搭載し、低回転トルクと高回転出力を両立。





• 🚗 インプレッサ（GT/GK型・2016年〜）：FB16・FB20にデュアルAVCS。NAながら燃費と実用トルクのバランスが高水準。





• 🚗 レヴォーグ（VN型・2020年〜）：新開発CB18ターボにAVCSの概念を継承した可変バルブタイミング機構を搭載。


世代が進むにつれ、油圧制御の応答速度が向上し、位相変化の角度も拡大されています。初期型のEJ20ではAVCSの制御介入が体感しやすい（回転上昇時にトルクの谷が埋まる感覚）のに対し、FA・FB系では制御が非常にシームレスで、運転中にAVCSの動作を意識させません。これは進化したということですね。

また、FA20エンジンを搭載するBRZとトヨタ86は、同じエンジンでありながらECUのAVCS制御マップが微妙に異なるという事実はあまり知られていません。スバルチューニングのECUとトヨタチューニングのECUでは、同一ハードウェアでも出力特性や燃費に差が生まれます。意外ですね。

AVCSスバルのトラブル症状とエンジン警告灯の原因を知る

AVCSに関するトラブルは「突然エンジン警告灯が点灯した」という形で発覚するケースが圧倒的に多いです。これは知っておくべき事実です。

代表的な故障コードとしてよく記録されるのが「P0011」（カムシャフトポジション・タイミング過進角・バンク1）や「P0021」（バンク2側の同様の異常）です。これらは、AVCSアクチュエーター（OCV：オイルコントロールバルブ）の詰まりや固着、またはカムシャフトポジションセンサーの異常によって発生します。

症状としては以下のようなものが報告されています。

• ⚠️ アイドリングが不安定になり、回転数が安定しない（特にエンジン冷間時）




• ⚠️ 低回転域でのトルク感が薄れ、発進時にもたつきを感じる




• ⚠️ 燃費が明らかに悪化する（平均で1〜2km/L程度の低下が目安）




• ⚠️ エンジンから「カタカタ」「カチカチ」という異音が発生する




• ⚠️ エンジン始動直後に警告灯が点灯し、しばらく走ると消える（間欠的な異常）

OCVの詰まりの最大原因はエンジンオイルの汚れと劣化です。OCVの内部には精密な油路があり、スラッジ（オイルの燃えカス・劣化物）が堆積すると油路が塞がれ、カムシャフトへの油圧制御が正常に行えなくなります。オイル交換を5,000km以上サボり続けると、このリスクが急激に高まります。

OCVの単体交換費用は部品代が1個あたり約1万〜2万円程度ですが、工賃を含めると1箇所で3万〜5万円前後になるケースが多いです。デュアルAVCS搭載車で吸排気両側のOCVを交換すると、合計で6万〜10万円を超える場合もあります。さらにカムシャフト自体が損傷していれば、修理費は軽く20万円を超えます。痛いですね。

AVCSトラブルを未然に防ぐための最も確実な対策は、純正指定粘度のエンジンオイルを指定インターバルで交換し続けることに尽きます。スバルが推奨する交換インターバルは通常走行で1万km（または1年）ですが、シビアコンディション（山道・渋滞・短距離走行が多い）の場合は5,000km（または6ヵ月）での交換が推奨されます。

オイル選びで迷う場合は、スバル純正オイル「スバル純正化学合成油 0W-20」や同等品を選ぶのが確実です。粘度が合わないオイルを使用するとOCV内の油圧応答が設計値からずれ、制御精度の低下につながります。オイル粘度だけは絶対に守ることが条件です。

参考：スバルの点検・整備に関する公式情報はこちらで確認できます。オイル交換推奨インターバルやシビアコンディションの定義が記載されています。

スバル公式 アフターサービス・メンテナンス情報

AVCSスバルの燃費・出力への具体的な効果と実測データ

AVCSが燃費や出力にどの程度貢献しているか、気になるオーナーは多いはずです。スバルの公式資料によれば、AVCSなしのベースエンジンと比較して、燃費で約5〜8%の改善、最大出力で約5〜10psの向上が得られるとされています。

数字だけではピンとこない方のために、具体例で考えてみましょう。仮に年間走行距離が1万5,000km、レギュラーガソリン平均価格が170円/Lで、AVCSにより燃費が10km/Lから10.7km/Lに改善したとすると、年間の燃料費削減額は次のようになります。

• 改善前：15,000km ÷ 10km/L × 170円 ＝ 255,000円




• 改善後：15,000km ÷ 10.7km/L × 170円 ≒ 238,317円




• 差額：約16,683円/年の節約

地味に見えますが、10年乗れば約16万円の差になります。これは使えそうです。

出力特性の面では、AVCSの最も大きな恩恵は「トルクの谷をなくす」効果です。固定バルブタイミングのエンジンでは、2,000〜3,000rpmあたりにトルクの薄い回転域が生まれやすく、街乗りでアクセルを踏み増す場面が増えます。AVCSはこの回転域でバルブタイミングを最適化し、粘り強いトルク特性を作り出します。

実際にEJ20エンジンのダイナモ計測データ（チューニングショップの公開データ）では、シングルAVCSと固定カムを比較した場合、2,500〜3,500rpmの中回転域でトルクが約10〜15Nmほど向上するケースが報告されています。中回転域の力強さは、高速道路での追い越し加速や峠道での立ち上がりに直結します。

なお、ECUチューニングでAVCSの制御マップを最適化することで、さらに性能を引き出せる余地があることも事実です。ただし、これは純正ECUの保証範囲外になる場合が多く、また誤った制御マップではOCVへの負担が増してトラブルのリスクが上がります。ECUチューニングを検討する場合は、スバル車の実績が豊富な専門ショップに相談することが原則です。

AVCSスバルのDIYメンテナンス限界とプロ診断が必要なケース

AVCSに関連するメンテナンスの中で、オーナー自身がDIYで対応できる範囲は限られています。正直、ここは割り切りが必要です。

DIYで確実に行えて効果的なのは、エンジンオイルと交換用フィルターの定期交換です。これだけでOCVのスラッジ詰まりリスクを大幅に下げられます。さらに、エンジンオイルと同時に「フラッシングオイル」を使ってOCV周辺の油路を洗浄するという方法も、スバルオーナーの間では広く知られています。ただしフラッシングは過度に行うとオイルシールを傷める可能性があるため、年1回以内に留めるのが目安です。

一方、以下のケースはプロへの診断依頼が必須です。

• 🔴 エンジン警告灯が点灯・点滅している（故障コードの読み出しには専用スキャンツールが必要）




• 🔴 アイドリング不安定や異音がオイル交換後も改善しない




• 🔴 OCV本体の取り外し・清掃・交換（エンジン内部部品のためトルク管理が必須）




• 🔴 カムシャフトポジションセンサーの交換（配線周辺の作業も伴うため）




• 🔴 ECUの診断・リプログラム（ディーラーまたは認定設備を持つショップのみ）

スバルディーラーでは、「スバルセレクトモニター4」と呼ばれる純正診断機を使ってAVCS関連の制御データをリアルタイムで確認できます。OCV開度・カムシャフト位相・エラーコードを一元的に把握できるため、症状の切り分けが非常に正確です。一般的な汎用OBD2スキャナーでも故障コードの読み出しは可能ですが、スバル固有のデータ項目は表示できない場合があります。

スバルセレクトモニター4を使用できる環境はディーラーが基本ですが、スバル車専門のチューニングショップや整備工場の一部でも対応しているケースがあります。作業を依頼する前に「スバルセレクトモニター4での診断に対応しているか」を確認するのが確実です。確認は1本の電話で済みます。

また、AVCS関連部品の交換を検討する際には、OCV単体交換だけでなく「カムシャフトタイミングチェーン」「タイミングチェーンテンショナー」の状態も同時に確認してもらうことを強く推奨します。これらはAVCSと物理的に連動しており、片方だけを新品にしても別の部品の劣化でトラブルが再発するケースがあるためです。セットで確認するのが原則です。

参考：スバル車のAVCS関連の技術情報や故障事例については、以下の日本自動車連盟（JAF）の技術情報も参考になります。

JAF クルマ何でも解説：エンジンの構造と仕組み

AVCSスバルをECUチューニングで最大化する独自視点のアプローチ

ここからは、検索上位の記事にはほとんど書かれていない独自の視点をお伝えします。スバル車のAVCSは、純正状態でも十分な性能を発揮しますが、ECUの制御マップを書き換えることで、その本来のポテンシャルをさらに引き出すことができます。

純正ECUのAVCS制御マップは、様々な使用条件・気温・燃料品質・ユーザー層を考慮して保守的に設定されています。例えば、日本のレギュラーガソリン（オクタン価91相当）と海外のプレミアムガソリン（オクタン価95〜98）の両方で安全に動作するよう、点火時期とAVCS位相の組み合わせは余裕を持たせた設定になっています。

専門ショップによるECUチューニングでは、使用するガソリン品質・エアクリーナー・マフラー等の実際の仕様に合わせてAVCS制御マップを最適化します。具体的には、ハイオクガソリン使用を前提に低〜中回転域での吸気バルブ位相をより積極的に進角させることで、街乗りトルクをさらに底上げできます。チューニング済み車両のダイナモ計測では、2,000〜4,000rpmの実用域で10〜20Nm程度のトルク改善が報告されているケースもあります。

ただし重要な注意点が三つあります。第一に、ECUチューニングは純正保証の対象外となります。第二に、AVCS位相を過剰に進角させるとバルブとピストンの干渉（バルブクラッシュ）リスクが生じるため、実績のある専門家以外には絶対に依頼してはいけません。第三に、チューニング後はエンジンオイルの管理がさらに重要になります。高精度な油圧制御を行うほど、オイルの品質劣化への感度が高まるからです。

ECUチューニングを前提に考えるなら、まずベースとなる車両のAVCS動作が正常であることを確認することが条件です。トラブルを抱えた状態でチューニングを施しても、症状が複雑化するだけです。正常な車両に正しいチューニングを施す、という順序を守ることが大前提です。

スバル車のECUチューニングで実績のある国内の代表的な専門ショップとしては、STIチューニングを得意とするAPEX（エイペックス）や、ROMチューニングの老舗であるサードパーティECU開発メーカー各社が知られています。依頼前には必ず自車のエンジン型式・AVCS仕様・現在の改造内容を伝え、見積もりと施工内容の詳細を文書で確認するようにしましょう。依頼前の確認は必須です。
