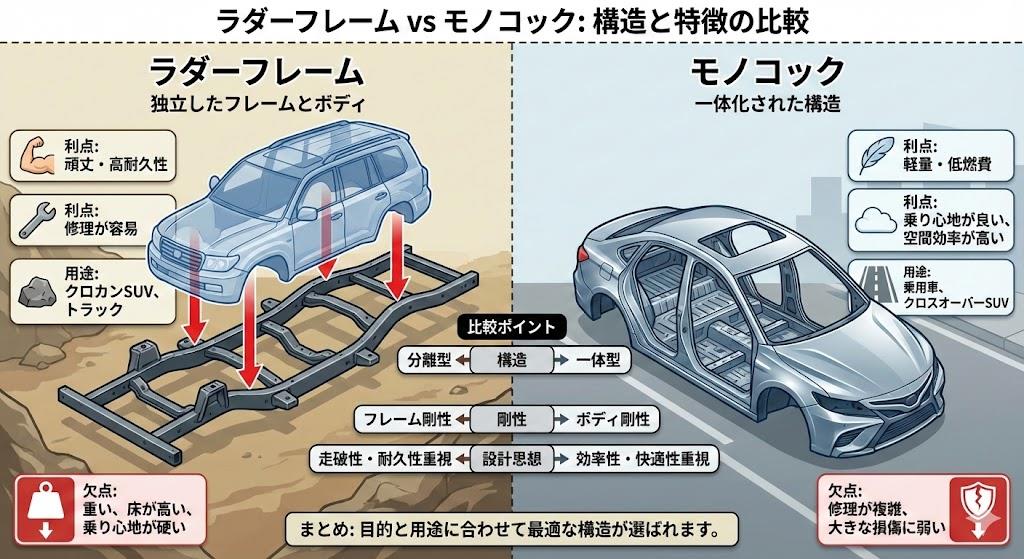

ラダーフレーム モノコック 違いと構造比較解説

ラダーフレーム モノコック 違い

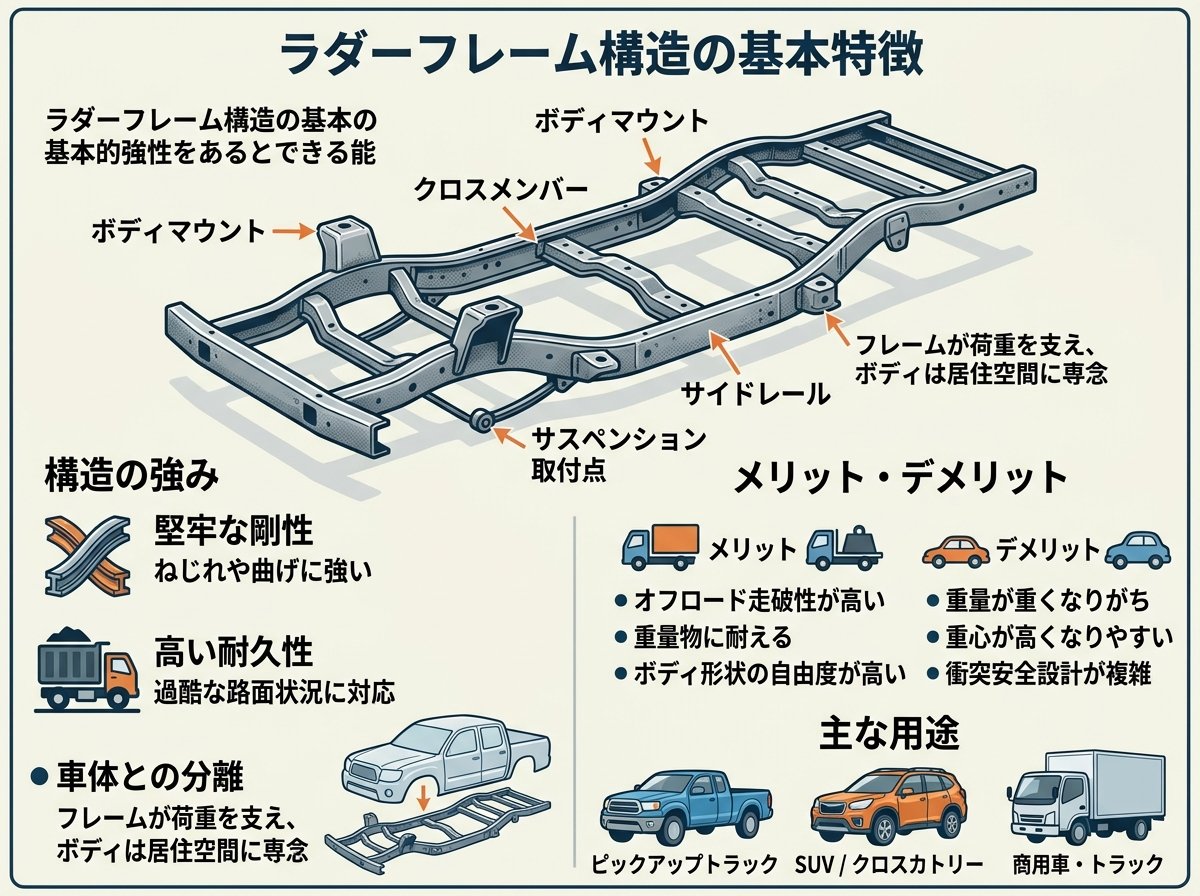

ラダーフレーム構造の基本特徴

ラダーフレーム構造は、その名の通り「はしご（ラダー）」状の骨格を持つ古典的なフレーム構造です。2本の長いメインフレーム（サイドメンバー）を複数のクロスメンバーで横方向に連結し、頑丈な梯子状のフレームを形成します 。このフレームの上にエンジン、サスペンション、ボディが独立して搭載される構造となっています 。
参考）ラダーフレームとは？構造とメリット・デメリット - アイ…

ラダーフレームの最大の特徴は、シンプルな構造ゆえの高い強度と耐久性です。フレーム自体が曲げやねじれに対して高い剛性を持ち、特に悪路走行や重量物の運搬といった過酷な使用条件下でその真価を発揮します 。現在でもトラック、バス、本格的なクロスカントリーSUVに採用されており、スズキ ジムニーやトヨタ ランドクルーザーがその代表例として知られています 。
参考）ラダーフレームの特徴と機能、故障時の修理費用について解説

素材には主に高張力鋼板が使用され、通常の鋼板よりも強度が高く、軽量化にも貢献しています 。フレームとボディが別体構造のため、ボディに損傷を受けてもフレームが無事であれば走行を続けることができ、メンテナンス性にも優れているのが特徴です 。
参考）301 Moved Permanently

モノコック構造の基本原理

モノコック構造は、20世紀に入ってから登場した比較的新しい構造で、フロア、フェンダー、ピラー、ルーフなどが一体構造となって車体の強度を保つ設計です 。「モノコック」は「単一の殻」を意味し、卵の殻のように外殻全体で荷重を支える原理を自動車に応用したものです 。
参考）モノコック構造とは？ 【車買取の豆知識】 メリット・デメリッ…

現代の乗用車のほとんどがこのモノコック構造を採用しており、シャシーとボディが一体化し、独立したフレームを持たない構造が特徴です 。ボディを形成するパネル自体がフレームの役割も兼ねるため、従来のフレーム構造と比較して大幅な軽量化を実現できます 。
参考）ラダーフレームにモノコック、ボディの構造をおさらい！

モノコック構造では、衝突時に車体全体で衝撃を吸収・分散し、乗員へのダメージを軽減する安全性能の高さも重要な特徴の一つです 。部品点数が少なく製造工程も簡素化できるため、コスト面でも有利で大量生産に適している構造といえます 。
参考）モノコックボディとラダーフレーム、どちらがSUV向きなのか？…

ラダーフレーム メリット デメリット比較

ラダーフレーム構造の最大のメリットは、その圧倒的な耐久性と悪路走破性です。頑丈なフレーム自体が振動や衝撃をいなす役割を担い、長期間の未舗装路走行でもボディの劣化を防ぎます 。フレームとボディが独立しているため、小さな事故でボディが損傷してもフレームが無事であれば走行を継続でき、修理やメンテナンスも比較的容易です 。
一方でデメリットとして、フレームとボディの両方を製造する必要があるため、材料費や製造工程が多くなりコストが高くなります 。また、フレーム自体に高さがあり、その上にボディを載せるため車高が高くなりやすく、重心位置も高くなる傾向があります。重量も重くなるため燃費性能や運動性能では不利になることも多いです 。
路面や駆動系から生じる振動や騒音がボディに伝わりにくく乗り心地に優れる面がある一方で、モノコック構造と比較すると室内空間の確保が困難で、車内レイアウトの自由度も制限されがちです 。

モノコック 軽量化 安全性能の特徴

モノコック構造の最大の優位性は、軽量化による燃費性能と運動性能の向上です。フレームとボディを別々に作る必要がなく、鉄板も薄く済むため、大幅な重量削減を実現できます 。軽量化により同じ距離を走行するのに必要なエネルギーが少なくなり、燃料消費量の削減に直結します 。
安全性面では、衝突時に車体全体で衝撃を分散する構造により、一度に大きな衝撃が加わる場合にはラダーフレームよりも優れた安全性能を発揮します 。現代のモノコック構造では高張力鋼板やアルミニウム合金などの新素材を積極的に活用し、さらなる安全性向上を図っています 。
しかし、わざと衝撃を吸収しやすいように設計されているため、小さな事故でもフレームが歪みやすいというデメリットがあります 。衝突でボディが変形すると走行できなくなることがあり、少しの変形が全体に悪影響を与える可能性も指摘されています 。
参考）モノコック構造の特徴とメリット・デメリット 車のモノコックボ…

ラダーフレーム採用車種と使用用途の実例

現在日本で購入できるラダーフレーム採用車の代表格は、スズキ ジムニーとトヨタ ランドクルーザーシリーズです。ジムニーは1970年の初代から一貫してラダーフレームを採用し、小型軽量ながら本格的な悪路走破性能を持つ「小さな巨人」として評価されています 。
参考）ラダーフレーム構造のSUV・頑丈で悪路走破性も高い車種ランキ…

トヨタ ランドクルーザーは世界的なフラッグシップクロスカントリーSUVとして、最新の300系でも最新のラダーフレーム構造を採用しています 。中東やアフリカ地域での高い人気は、その優れた耐久性と信頼性の証明といえるでしょう 。
参考）ラダーフレームは悪路に強い!? ラダーフレームのSUV7選

その他の採用車種として、トヨタ ハイラックス（ピックアップトラック）やジープ ラングラーなどがあり、いずれも本格的なオフロード性能を重視した設計となっています 。商用車分野では、重量物輸送を担うトラックや多人数乗車のバスにも広く採用され、汎用性の高さとメンテナンス性の良さが評価されています 。
