ピラー グランドパッキンの基本知識と交換メンテナンス方法

ピラー グランドパッキンの基本知識

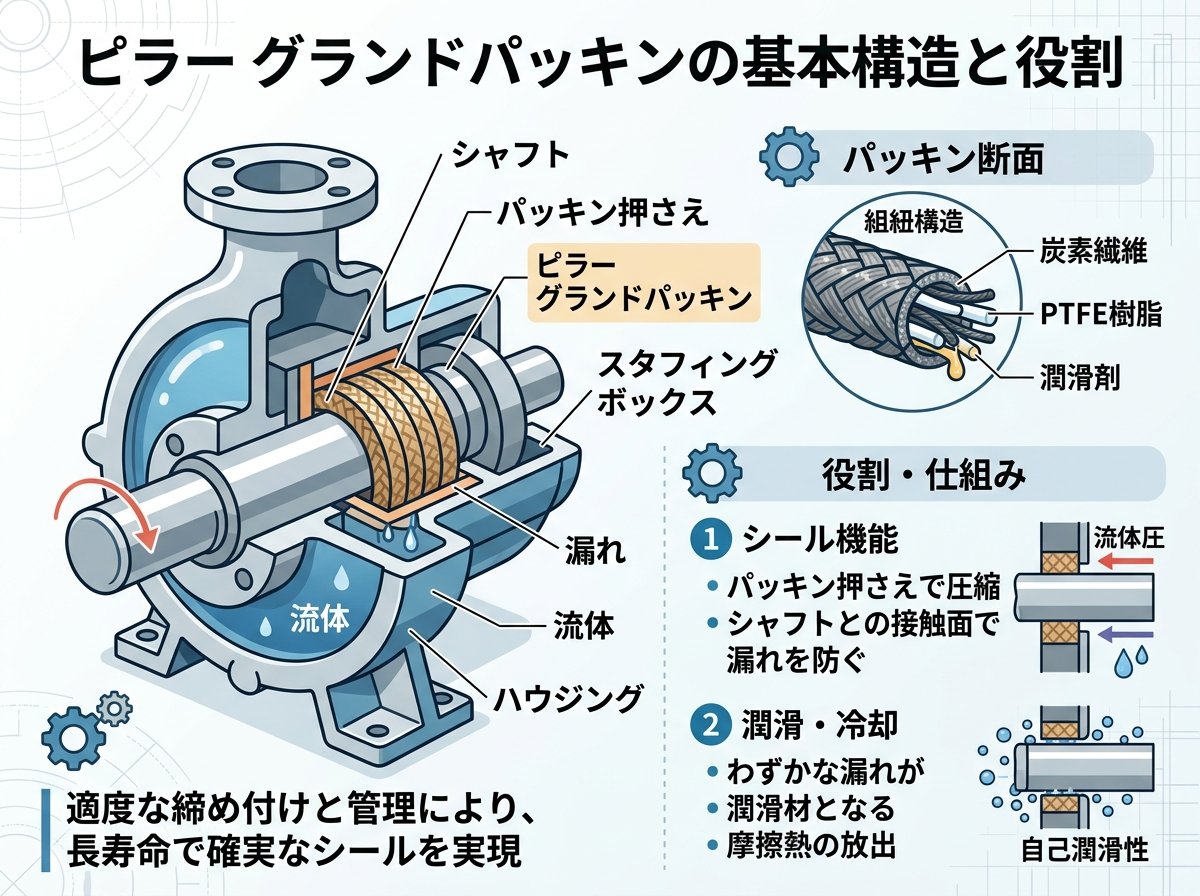

ピラー グランドパッキンの基本構造と役割

ピラー グランドパッキンは、ポンプやバルブといった回転機器のシャフト周りから流体が漏れるのを防ぐ重要なシール部品です。スタッフィングボックス内に装着され、回転するシャフトに対して適度な圧力をかけることで、流体の漏洩を最小限に抑制します 。
参考）302 Found



有機繊維や無機繊維を紐状に編み込み、PTFE（ポリテトラフルオロエチレン）や特殊潤滑剤を含浸させた構造により、軸の回転をスムーズにサポートしながらシール性能を発揮します。現場での取り扱いも簡単で、必要な長さに切断して使用できる柔軟性を持っています 。
グランドパッキンは完全密封ではなく「制御された漏れ」を前提とした設計で、パッキンの冷却と潤滑のために適度な漏れを許容します。この特性により、軸の焼き付きを防ぎながら長期間の安定運転を実現しています 。
参考）グランドパッキンの交換方法とは？調整方法や水漏れの原因も解説…



ピラー グランドパッキンの主な種類と特徴

ピラー（旧：日本ピラー工業）のグランドパッキンには、用途や使用条件に応じて複数の種類があります。最も代表的なのが「6501L」で、独自製法の炭化繊維を角編みし、PTFEディスパージョンと特殊潤滑剤を含浸処理した汎用タイプです 。
参考）https://www.monotaro.com/g/01485098/



主要な種類と特徴 📋

• 6501L: 汎用ポンプ用スタンダード。軸摩耗が極めて少なく、バランスの良い性能
• 6521L: 耐圧性が高く、圧力変動に強い。大口径軸でも安定したシール性能
• 6527L: PTFEフィルム被覆により炭化繊維の磨耗粉発生を抑制。多彩な流体に対応
• 船舶用ラミーパッキン: 半世紀を超える実績。海水・油等のポンプ用として広く使用

各パッキンは使用温度、圧力、pH値、周速などの条件が異なるため、機器の仕様に合わせた選定が重要です 。
参考）https://www.monotaro.com/s/q-%E3%83%94%E3%83%A9%E3%83%BC%E3%83%91%E3%83%83%E3%82%AD%E3%83%B3/



ピラー グランドパッキンの適切な交換時期と判断基準

グランドパッキンの交換時期は、一般的に1年程度を目安としますが、使用環境や流体の種類によって大きく変わります。正常な漏れ量は毎分30滴から250ml程度で、これを超える場合は調整または交換を検討する必要があります 。
参考）【ポンプ】グランドパッキン部からの異常水漏れ対応



交換が必要なサインと判断基準 ⚠️

• 異常な漏水量（飛び散るほどの漏れ）
• パッキンの硬化や劣化による調整不可
• 締め込み調整をしても漏れが止まらない
• パッキン部の温度が急激に上昇（通常60℃前後）
• サビや汚れで調整機構が動かない

パッキンを交換しても漏水が止まらない場合は、シャフトの摩耗や段差が原因の可能性があります。シャフトに削れや段差が見られる場合は、シャフト自体の修理も必要になります 。
参考）【専門性高め記事】循環水ポンプのグランドパッキン異常水漏れ …



ピラー グランドパッキンとメカニカルシールの選択基準

グランドパッキンとメカニカルシールの選択は、使用条件とコストバランスによって決まります。グランドパッキンは初期費用が安く、構造がシンプルで現場での交換が容易な一方、メカニカルシールは漏れ量が極めて少なく（通常3cc/Hr以下）、長期的な運用コストを抑えられます 。
参考）メカニカルシールとグランドパッキンの種類と選び方



比較項目別の特徴 🔄

項目	グランドパッキン	メカニカルシール
初期コスト	安価	高価
漏れ量	制御された漏れ許容	極めて少ない
メンテナンス性	現場交換容易	専門技術必要
エネルギー効率	摩擦損失大	摩擦損失小
流体適合性	限定的	広範囲対応

高圧・高温・腐食性流体や環境配慮が重要な用途ではメカニカルシールが適していますが、一般的な水・油系統のポンプではグランドパッキンが十分な性能を発揮します 。
参考）グランドパッキンシールとメカニカルシールの違いは何ですか？



株式会社PILLARの公式サイトでは、グランドパッキンの詳細な技術情報と選定ガイドが提供されています。



https://www3.pillar.co.jp/product/

ピラー グランドパッキンの正しい交換手順と注意点

グランドパッキンの交換作業は、適切な手順を踏むことで安全かつ確実に行えます。作業前には必ずポンプを停止し、内部の圧力を完全に抜くことが最重要です 。
交換作業の基本手順 🔧

1. 準備作業: ポンプ停止、圧力抜き、内部の水抜き
2. 古いパッキン除去: パッキン引き抜き工具を使用して慎重に除去
3. 寸法決定: シャフト径からの計算またはパッキンを巻き付けての採寸
4. 切断加工: 両端を15度の角度で斜めカット、相口に隙間がないよう調整
5. 装着: 90度ずつずらして挿入、仮留めで動作確認後に本締め

交換用パッキンの切断寸法は、「シャフト径×π＋パッキン幅×0.5」の計算式で求められます。両端の相口面は15度の角度をつけて切断し、リング状にした際に隙間ができないよう精密な加工が必要です 。youtube
モノタロウなどの産業用品販売サイトでは、PILLAR製グランドパッキンの豊富な品揃えと技術仕様を確認できます。



https://www.monotaro.com/s/q-%E3%83%94%E3%83%A9%E3%83%BC%E3%83%91%E3%83%83%E3%82%AD%E3%83%B3/
