コモンレールシステムの仕組みと燃料噴射の構造を解説

コモンレールシステムの仕組みを徹底解説

コモンレールシステムを「燃費が良くなる部品」だと思っていると、故障時に修理費が50万円を超えても原因がわからないままです。

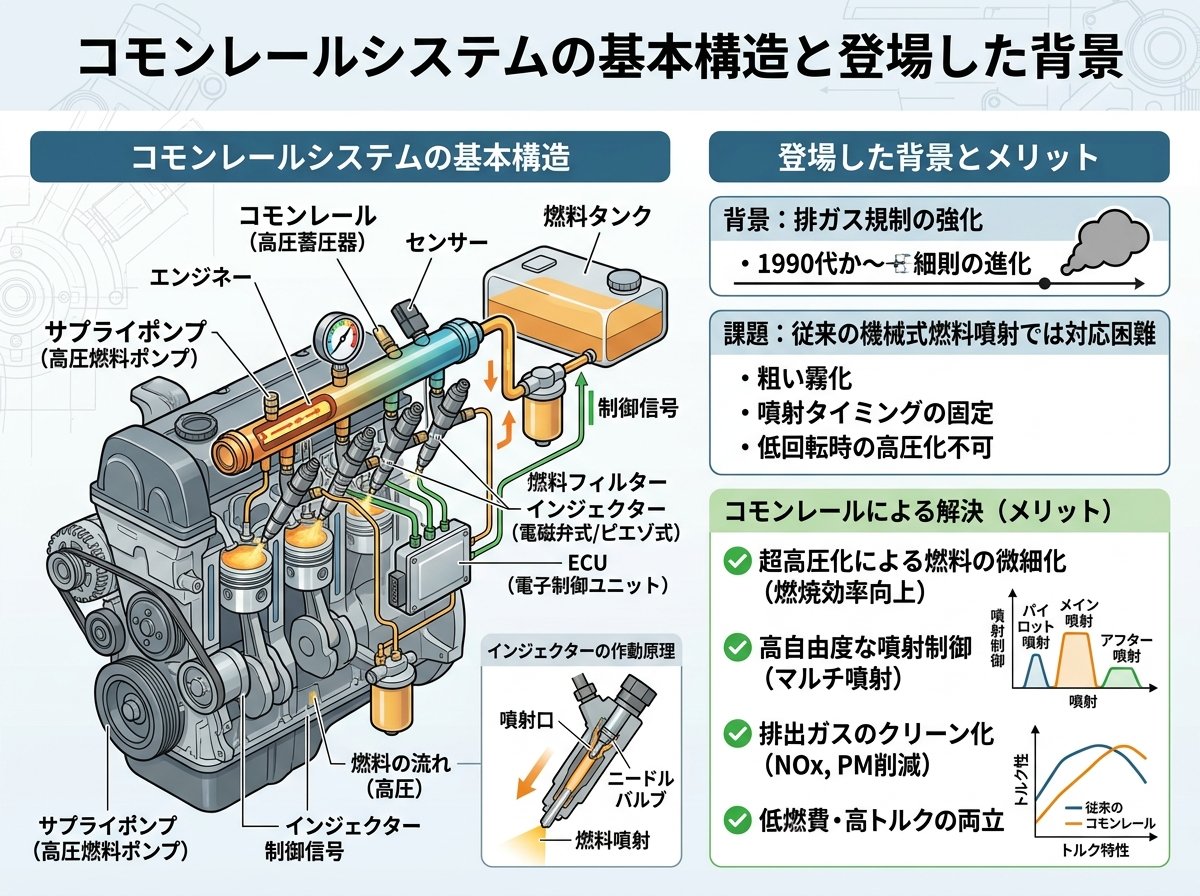

コモンレールシステムの基本構造と登場した背景

コモンレールシステムとは、ディーゼルエンジンに使われる電子制御式の燃料噴射システムです。日本では1990年代後半から普及が始まり、現在ではトラック・バス・乗用ディーゼル車のほぼ全てに採用されています。

「コモンレール（Common Rail）」という名前の「コモン（共通）」という言葉が示すとおり、燃料を蓄えるレール（配管）を複数の気筒で共有するのが最大の特徴です。これにより、各気筒への燃料供給が安定し、従来の機械式噴射ポンプでは実現できなかった精密な制御が可能になりました。

従来の機械式ディーゼルエンジンでは、噴射ポンプがエンジンの回転数に依存して燃料を送り込んでいたため、噴射タイミングや噴射量の細かい調整が難しい状況でした。エンジン回転が低いときは圧力が下がり、黒煙が出やすかったり、燃費が悪化したりする問題もありました。コモンレールシステムはその課題を解決するために開発されたものです。

日本ではボッシュ（Bosch）とデンソーが1990年代に共同研究を進め、1995年に乗用車向けの量産システムが実用化されました。これが意外ですね。

コモンレールシステムの主要部品と燃料噴射の流れ

コモンレールシステムを構成する主要な部品は大きく4つに分かれます。「サプライポンプ」「コモンレール（蓄圧管）」「インジェクター」「ECU（エンジンコントロールユニット）」です。

サプライポンプは、燃料タンクから燃料を吸い上げ、最大で約1,800〜2,500気圧（機種によっては2,700気圧超）という超高圧まで加圧してコモンレールへ送り込む装置です。圧力の大きさのイメージとして、一般的な家庭用水道の水圧が約3〜5気圧であるのと比べると、その差は実に500倍以上になります。

コモンレール（蓄圧管）は、サプライポンプから送られてきた高圧燃料を一時的に蓄えておくパイプ状の部品です。内部の圧力センサーとプレッシャーレギュレーターが常に圧力を監視・調整し、ECUと連携して最適な噴射圧力を維持します。圧力が一定に保たれることが基本です。

インジェクターは、コモンレールから供給された高圧燃料を、ECUの指令に従って燃焼室へ噴射するノズルです。噴射の開始・終了はソレノイドバルブ（電磁弁）またはピエゾ素子によって制御され、その応答速度は1,000分の1秒単位という精度で動作します。

ECUは、回転数・アクセル開度・吸気温度・燃料圧力などのセンサー情報をもとに、噴射タイミング・噴射量・噴射回数を演算し、インジェクターに電気信号を送ります。つまりECUがシステム全体の司令塔です。

コモンレールシステムの燃料噴射圧力と多段噴射の仕組み

コモンレールシステムの最大の技術的優位性は「多段噴射（マルチ噴射）」にあります。これは1回の燃焼サイクルの中で、燃料を複数回に分けて噴射する技術です。

| 噴射のタイミング | 名称 | 主な目的 |
|---|---|---|
| 本噴射の直前（ごく少量） | パイロット噴射 | 燃焼音・ノック低減 |
| 本噴射の直前（少量） | プレ噴射 | 滑らかな着火準備 |
| メインの噴射 | メイン噴射 | 主動力の発生 |
| 本噴射の直後 | アフター噴射 | 排気性能・PM低減 |
| 排気工程付近 | ポスト噴射 | DPFへのすす再生補助 |

この多段噴射により、急激な圧力上昇を抑えることができ、ディーゼルエンジン特有の「カラカラ音（燃焼騒音）」が大幅に低減されます。最新システムでは1燃焼サイクルに最大9回の噴射が可能なものも存在し、これは乗用ディーゼル車の静粛性向上に直接貢献しています。

燃料噴射量については、アイドリング時のわずかな噴射量から、フル加速時の最大噴射量まで、1噴射あたり数ミリグラム単位で精密に制御されます。これは実は想像以上に微細な量で、1回あたりの噴射量が1立方センチメートル（cc）以下というケースも少なくありません。

また、噴射圧力が高いほど燃料の霧化（アトマイゼーション）が促進されます。霧化が細かくなるほど空気との混合が均一になり、燃焼効率が上がり、黒煙（PM：粒子状物質）の排出量が減少します。これは使えそうです。

参考情報：ボッシュ日本法人による燃料噴射システムの技術資料（日本語）
ボッシュ ジャパン｜燃料噴射システムの技術概要

コモンレールシステムの圧力制御とECU制御の詳細

ECUによる圧力制御は、コモンレールシステムの「頭脳」にあたる部分です。システム内の圧力は常時センサーで計測されており、目標値との差をECUがリアルタイムで補正します。

圧力制御には2つのアプローチがあります。サプライポンプ側での流量制御（吸入調量バルブ：SCV）と、コモンレール側での圧力制御（プレッシャーリミッティングバルブ：PLV）です。現代の多くのシステムではこの両方を組み合わせた「2ウェイ制御」を採用しており、エネルギー効率と応答性の両立を実現しています。

ECUが噴射を制御するために参照するセンサーは非常に多く、代表的なものだけでも以下のとおりです。

- 🔩 クランク角センサー：ピストン位置と回転数を検出
- 🌡️ 吸気温度センサー：吸い込む空気の温度を計測
- 💨 エアフローセンサー：吸入空気量を計測
- 🔋 レール圧センサー：コモンレール内の燃料圧力を常時監視
- 🚗 アクセルポジションセンサー：ドライバーの要求トルクを検知

これらのセンサーデータを毎秒数千回の演算で処理することで、ECUは最適な噴射条件を常に算出しています。一方で、センサーのうち1つでも故障・誤検知が起きると、フェイルセーフモードに入りエンジン出力が大幅に制限されます。実際に、レール圧センサーの不具合だけでエンジンが「リンプホーム（緊急低出力）モード」に入り、高速道路で急激な出力低下を引き起こすケースが報告されています。センサー異常は即対処が原則です。

コモンレールシステムの故障原因・メンテナンスと燃料管理の重要性

コモンレールシステムはその高精度さゆえに、燃料の品質に非常に敏感です。ここが一般ドライバーが見落としがちなポイントです。

インジェクターのノズル径は数十マイクロメートル（μm）という超精密な加工精度を持っています。1マイクロメートルは0.001mm、つまり髪の毛の太さの約70分の1です。この微細な隙間に、燃料中の水分・ワックス分・金属粉・微粒子が侵入すると、噴射特性が変化したり固着が起きたりします。

コモンレールシステムの故障でもっとも多いのは以下の3つです。

- ⚠️ インジェクターの詰まり・固着：燃料の汚染や劣化が主因。交換費用は1本3〜8万円が相場で、4気筒なら全交換で最大30万円超になる場合もある
- ⚠️ サプライポンプの摩耗・焼き付き：長距離走行後や燃料不足での運転が原因になりやすい。部品代だけで10〜20万円前後が目安
- ⚠️ レール圧センサー・SCVの不具合：センサー交換は比較的安価だが、放置すると二次故障に発展するリスクがある

予防の観点から、燃料フィルターの定期交換が非常に有効です。メーカー推奨交換サイクルは2万km前後が多いですが、建設現場や農業用途など粗悪燃料を使いやすい環境では1万km以下での交換を推奨するケースもあります。

また、バイオディーゼル（B5以上の混合燃料）や長期保管した古い軽油はコモンレールシステムへのダメージが大きく、メーカー保証外になる場合があります。燃料の品質管理だけは手を抜かないことが条件です。

コモンレールシステムの診断には、OBD2（車載故障診断システム）対応のスキャンツールが有効です。故障コード（DTC）を読み取ることで、問題のある部品を早期に特定できます。市販の汎用スキャンツールでも基本的な診断は可能ですが、噴射量補正値などの詳細データを確認するには、ディーラーまたは専用診断機（例：デンソーのDST-i、ボッシュのKTS）が必要になります。

参考情報：デンソーが公開しているコモンレールシステムの技術解説
デンソー｜コモンレールシステム技術の歴史と解説

コモンレールシステムが環境性能・排ガス規制に与えた影響という独自視点

コモンレールシステムの普及は、ディーゼル車の「黒煙問題」を技術的にほぼ解決しただけでなく、日本の排ガス規制の強化スケジュール自体を前倒しさせた側面があります。これは意外ですね。

2000年代初頭、東京都をはじめとする自治体がディーゼル車の黒煙規制を強化した背景には、コモンレールシステムを搭載した新型エンジンがすでに高いPM・NOx低減性能を実証していたという技術的裏付けがありました。規制当局は「技術的に達成可能」と判断できたからこそ、強い規制を設けられたのです。

現在の「ポスト新長期規制（2009年以降）」や「令和2年規制」に対応するエンジンは、DPF（ディーゼル微粒子捕集フィルター）やSCR（選択還元触媒）との組み合わせで、PMやNOxの排出量を2000年代初頭の規制値の10分の1以下に抑えています。その前提にある燃焼精度を支えているのが、コモンレールシステムの高圧・多段噴射技術です。

さらに近年では、HVO（水素化植物油）やGTL（ガストゥリキッド燃料）などの次世代代替燃料への対応も進んでいます。これらの燃料はコモンレールシステムとの相性がよく、CO₂排出量を最大90%削減できるとするデータもあります。カーボンニュートラルの文脈でも、コモンレールシステムの技術は今後も重要な役割を担い続けるでしょう。

一方で、電動化の波を受けてディーゼルエンジン自体の新規開発を縮小するメーカーも出てきており、コモンレールシステムの技術的な進化のスピードは2020年代以降やや鈍化しています。しかし、大型商用車・建設機械・農業機械・船舶用エンジンの分野では、電動化が困難なため、コモンレールシステムへの依存度は今後も高いままで推移する見込みです。

つまりコモンレールシステムは「終わった技術」では決してありません。

参考情報：国土交通省による排ガス規制の経緯と技術基準についての公式資料
国土交通省｜自動車排出ガス規制の概要
