等速ジョイントの構造・種類・寿命を徹底解説

等速ジョイントのブーツを交換しても、中のグリスが劣化していると数ヶ月でジョイント本体が壊れます。

等速ジョイントの構造：ボール・ケージ・レースの役割

等速ジョイントとは、エンジンの回転力（トルク）をタイヤに伝達するドライブシャフトの両端に組み込まれた継手（カップリング）部品です。「等速」という名前の通り、シャフトに角度がついた状態でも入力側と出力側が同じ回転速度を保てる点が最大の特徴です。

一般的なユニバーサルジョイント（自在継手）は、角度が大きくなると回転にムラが生じます。等速ジョイントはその問題を解決した部品といえます。

内部の主要部品は大きく4つに分類されます。

- アウターレース（外輪）：ハブやデフと接続される外側のカップ状部品。内面に6〜8本の溝（ボール溝）が刻まれています。

- インナーレース（内輪）：シャフト側に取り付けられる内側の球形部品。外面にも同様のボール溝があります。

- ボール：アウターとインナーのレース溝の間に収まる鋼球。トルクを直接伝達する役割を担います。一般的なBJタイプでは6個使われます。

- ケージ（リテーナー）：ボールを等間隔に保持する籠状の部品。ジョイントが角度をつけたときでも、ボールを常に入力軸と出力軸の二等分面上に保持する機能を持ちます。

このケージの働きこそが「等速」の秘密です。シャフトが折れ曲がっても、ボールが常に角度の二等分線上に位置するため、入力側と出力側のトルクが遅れなく伝わります。つまり、等速性を生み出すのはボールではなくケージです。

内部にはモリブデングリスが充填されており、ボールとレース溝の摩耗を防いでいます。このグリスをゴム製のブーツが密封することで、外部からの泥や水の侵入も防いでいます。ブーツが破れてグリスが流出すると、数千kmの走行で金属同士が直接こすれ合い、異音や振動が発生します。

グリスの状態が構造全体の寿命を左右します。

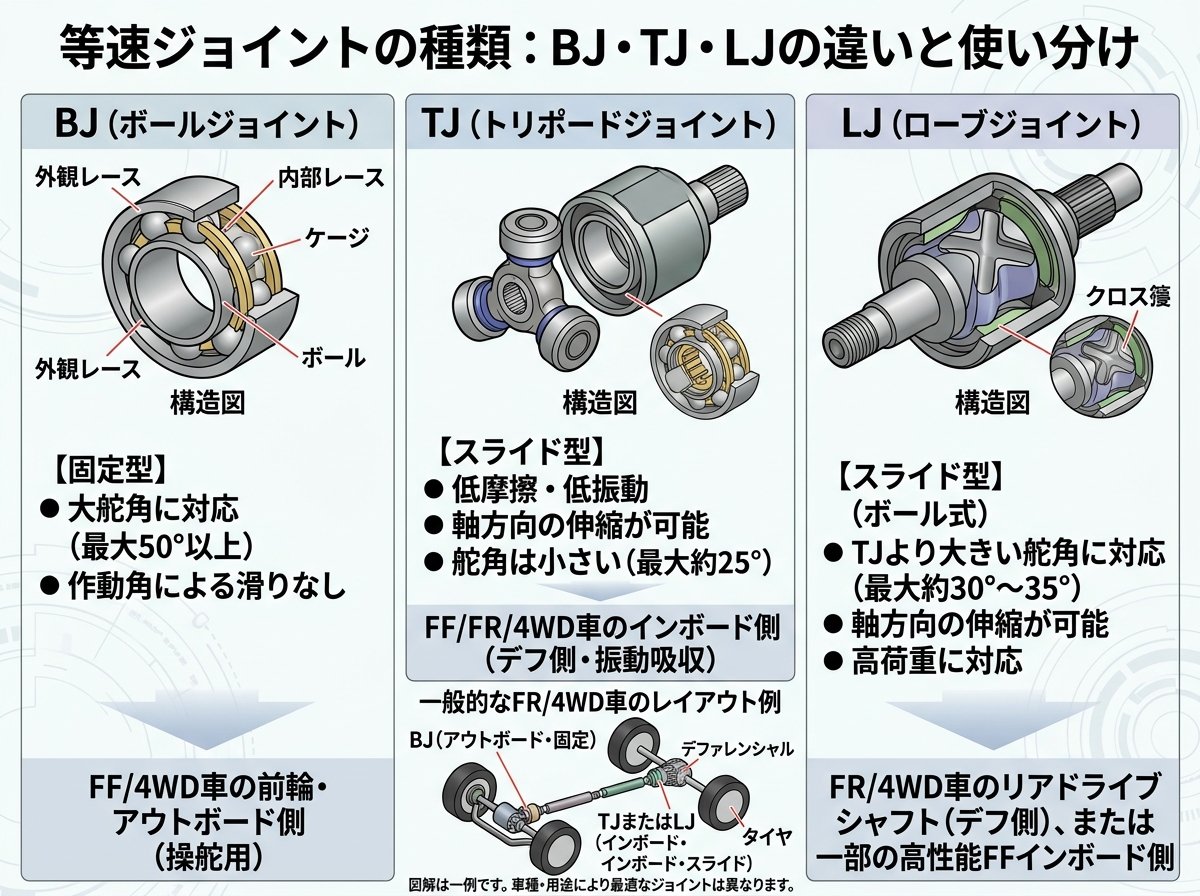

等速ジョイントの種類：BJ・TJ・LJの違いと使い分け

等速ジョイントには大きく分けて固定式と摺動式の2タイプがあります。この違いを理解しておくと、車のどの位置に何が使われているかがすぐわかります。

固定式（アウトボード側）は、タイヤ側（ホイール側）に取り付けられ、ステアリング操作による大きな角度変化を吸収します。最大作動角度は40〜50°に達するため、ハンドルを切り込んだときの急角度にも対応できます。代表的なタイプが BJ（ボールジョイント型、またはツェッパジョイント） です。

- BJの構造の特徴：アウターレースのカップ形状が深く、ボール6個がケージで保持されています。角度変化は大きく吸収できますが、軸方向（スラスト方向）への伸縮はできません。

摺動式（インボード側）は、デフ側に取り付けられ、サスペンションの上下動によるシャフト長の変化（ストローク）を吸収します。作動角度はやや小さめで最大20〜26°程度ですが、軸方向に数cmのスライドが可能です。

代表的な2種類を比較すると以下のようになります。

| タイプ | 英語名 | 構造上の特徴 | 主な使用箇所 |
|---|---|---|---|
| TJ | トリポードジョイント | 3本のトラニオン軸にローラーが付く独特な3点支持構造 | FF車・4WD車のインボード側 |
| LJ / DOJ | ダブルオフセットジョイント | BJに似た6ボール構造だが、ケージ・レースがオフセット配置で軸方向スライドが可能 | 高級車・大トルク車のインボード側 |

TJ（トリポードジョイント）はスパイダー（蜘蛛）とも呼ばれる3本脚の部品（トラニオン）に針状ローラーを組み合わせた独特の構造を持ちます。部品点数はBJより少なく、製造コストを抑えやすいため、国産FF車では非常に広く普及しています。TJの原理はシンプルです。

一方、LJ（ダブルオフセットジョイント）はBJと似た外観を持ちますが、アウターレースの内面溝が直線的に加工されているため、ボールが軸方向にスライドできます。これが摺動機能を実現している理由です。

4WD車やFR車ではプロペラシャフト中間部にも等速ジョイントが使われる場合があり、この場合は作動角度が小さい代わりに高回転・高トルク対応のセンタージョイントが使われます。構造の選択は用途で決まります。

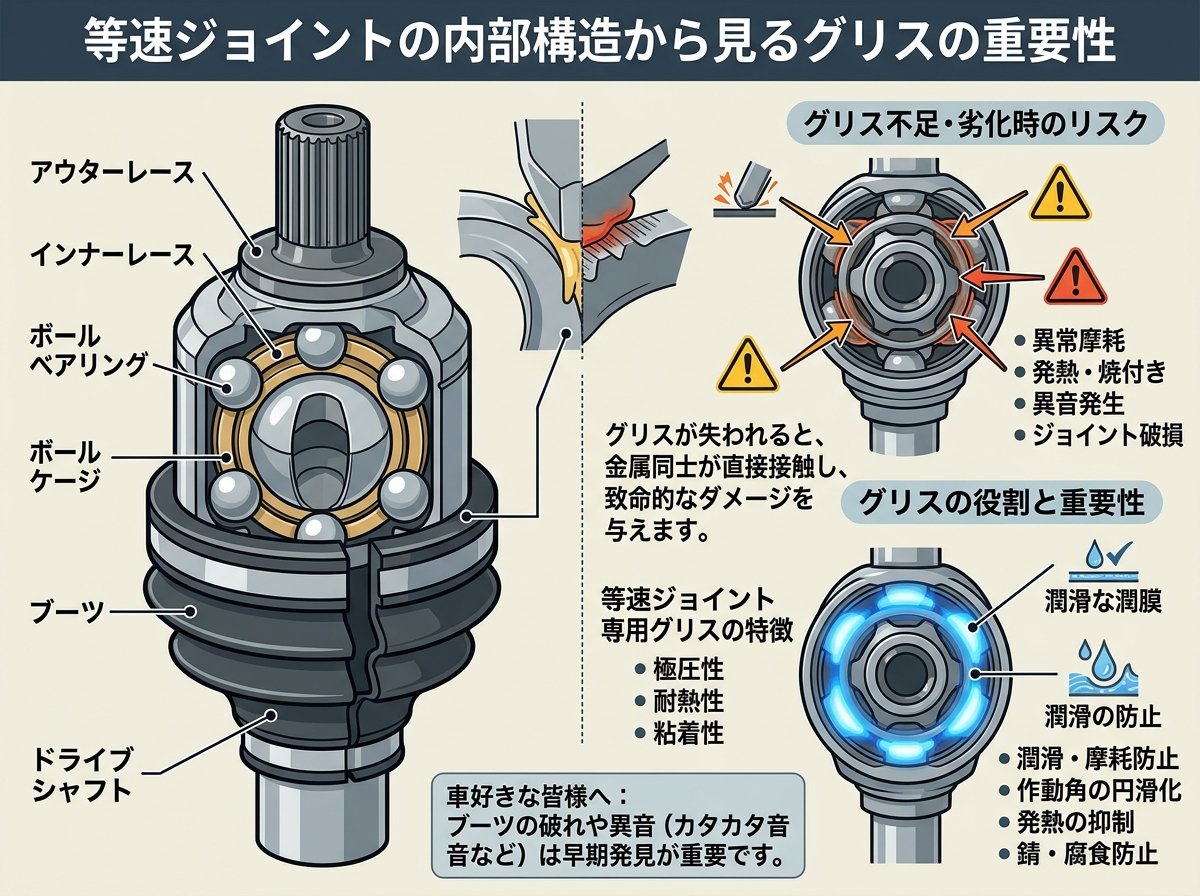

等速ジョイントの内部構造から見るグリスの重要性

多くのドライバーはブーツが破れたら交換すればいいと考えています。しかし実際には、ブーツが破れた瞬間から内部のグリスは急速に劣化し始め、約3,000〜5,000kmの走行でジョイント本体の損傷が始まるとされています。これが冒頭の「ブーツを交換してもグリスが劣化していると壊れる」理由です。

等速ジョイントに使われるグリスは、一般的な機械用グリスとは異なります。

- 二硫化モリブデン配合グリス（黒色）：BJタイプに多く使われます。高面圧に耐える固体潤滑剤（二硫化モリブデン）が含まれており、ボールとレース間の金属接触をナノメートルレベルで保護します。

- リチウム系グリス（淡色）：TJタイプのローラー部に適合する配合になっています。

メーカー純正のグリスとは異なる種類を混入すると、化学的に反応してグリスが分離・劣化するケースがあります。グリスの種類は混ぜてはいけません。

補充量にも注意が必要です。BJタイプの場合、グリス充填量の目安は80〜100g程度（スプーン約6〜7杯分）です。少なすぎると潤滑不足、多すぎるとブーツ内圧が上がりブーツが破れやすくなります。

ブーツ交換の際に同時にグリスを新品交換するのが基本です。DIYで交換する場合は車種別の純正グリスのグレードを確認し、専用品を使うことを強くおすすめします。交換後は必ずシャフトを手で回転させ、スムーズに回るか確認してください。確認は必須です。

参考として、グリスの種類や等速ジョイント構造の詳細については自動車技術会が公開している技術資料も参考になります。

自動車技術関連の査読論文・技術資料を検索できるJ-STAGEの自動車工学分野（グリス特性や継手構造の研究論文を確認できます）

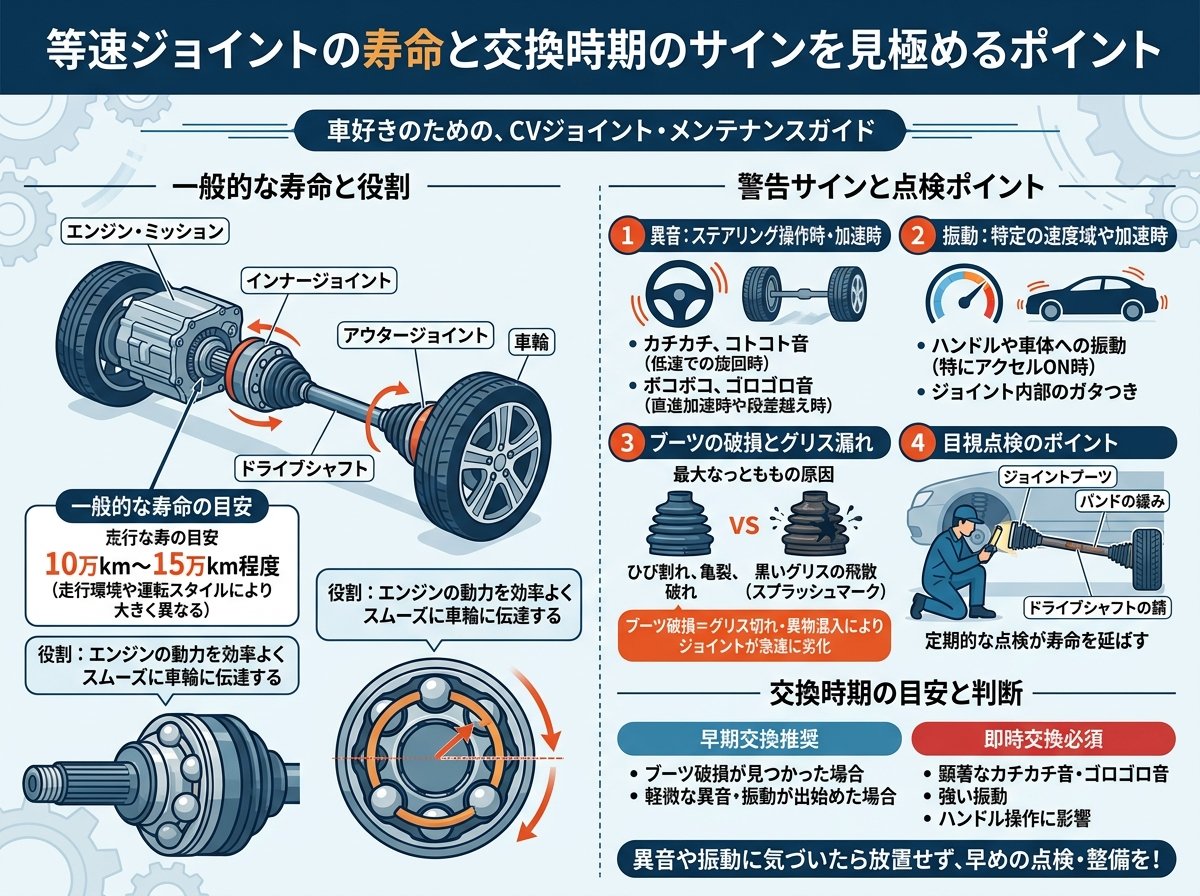

等速ジョイントの寿命と交換時期のサインを見極めるポイント

等速ジョイントの平均的な寿命は、適切にメンテナンスされた場合で走行距離10万〜15万km程度とされています。ただし、ブーツが早期に破れた車両では5万kmに満たない段階でジョイント交換が必要になることも珍しくありません。これは知っておくべき数字です。

交換が必要なタイミングを示す代表的なサインは以下の3つです。

- コーナリング時の「カタカタ」「カリカリ」音：ハンドルを最大まで切り込んでゆっくり発進したときに音が出る場合、アウトボード側（BJ）の摩耗がほぼ確定です。走行距離が8万kmを超えた車でこの症状が出たら、ディーラーや整備工場での早期点検を推奨します。

- 直進時・加速時の「ゴン、ゴン」という規則的な振動・音：インボード側（TJ・LJ）の摩耗や損傷を示す場合があります。シャフト1回転ごとに音が出るのが特徴です。

- ブーツの亀裂・グリスの飛び散り：ブーツ破れはそれ自体が故障ではなく予兆です。ただしタイヤ内側に黒いグリスが付着している場合、ブーツ破れが相当進行しています。

修理費用の目安として、ブーツ交換のみであれば工賃込みで片側1万5,000〜3万円程度が相場です。一方、ジョイント本体まで損傷すると、リビルト品使用でも工賃込みで片側3万〜6万円以上になります。早期発見で修理費が半額以下になることもあります。

車検整備ではブーツの目視確認が義務づけられていますが、細かいヒビ割れは見落とされるケースもあります。年1回、自分でもタイヤ内側からブーツの状態を懐中電灯で確認する習慣をつけると安心です。点検は自分でもできます。

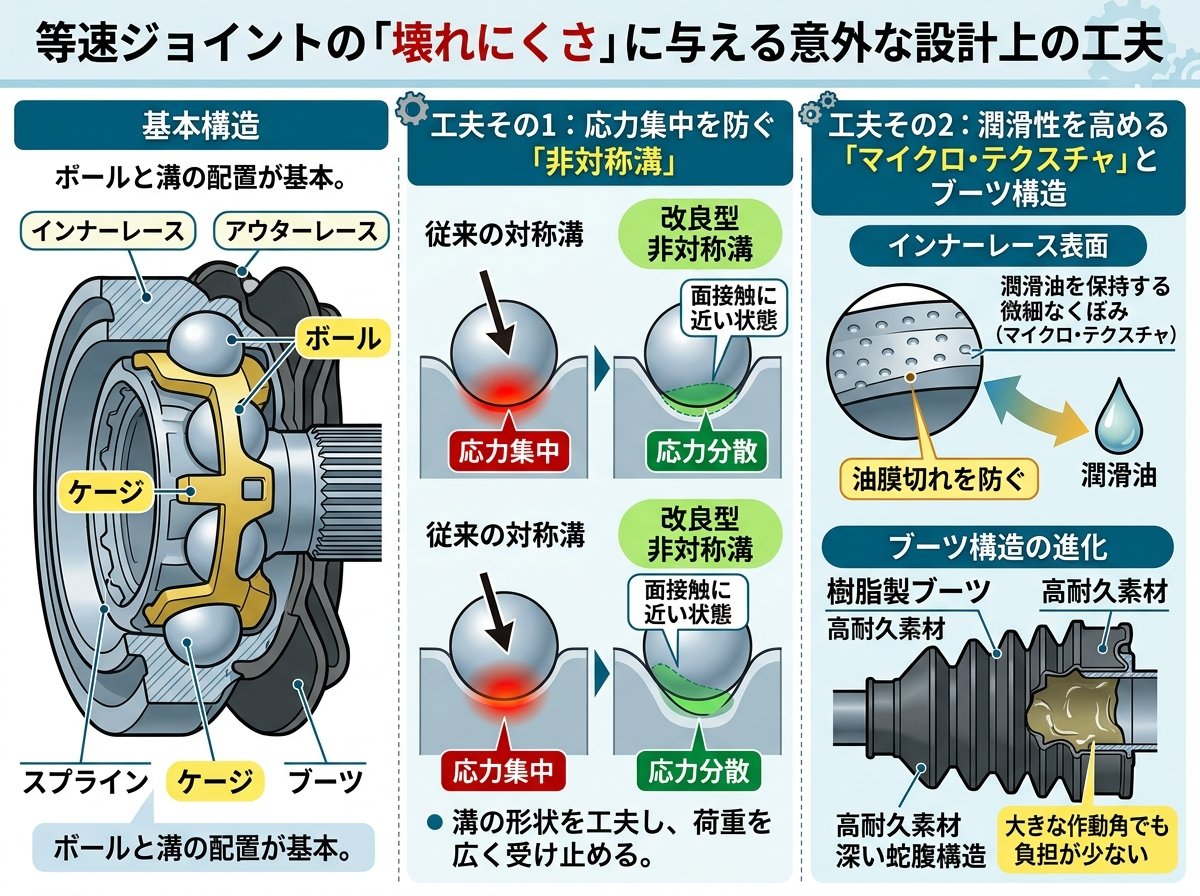

等速ジョイントの構造が「壊れにくさ」に与える意外な設計上の工夫

等速ジョイントは一見シンプルな構造に見えますが、長寿命化のために複数の設計上の工夫が組み込まれています。この視点から構造を見直すと、メンテナンスの重要性がより具体的に理解できます。

まず、ボール溝の断面形状に注目してください。BJタイプのアウターレースのボール溝断面は、ボール径よりわずかに大きい「ゴシックアーチ形状（尖頭アーチ）」に設計されています。これによってボールとレース溝の接触点が2点になり、1点接触（サーキュラーアーチ）と比べてトルク伝達時の面圧が約30〜40%低減されます。面圧が下がるということは摩耗が減り、寿命が延びることを意味します。30〜40%の差は大きいですね。

次に、TJタイプのローラーとトラニオン軸の関係です。トラニオン軸とローラーの間には針状ころ（ニードルローラー）が介在しており、ローラーがトラニオン上を自由に転がれる構造になっています。この「転がり接触」によって摺動抵抗が最小化され、FF車特有の低速トルクステアを抑制する効果もあります。つまり、等速ジョイントの設計は運転フィールにも直結しています。

さらに、シャフト自体の素材も寿命に影響します。現代のドライブシャフトには炭素含有量0.45〜0.55%の中炭素鋼（S45C〜S55C相当）が一般的に使われており、高周波焼入れによって表面硬さをHRC58〜62程度に仕上げています。これはステンレス包丁の硬さに近い水準です。

設計の工夫を知ると、なぜ「グリス管理」と「ブーツの早期交換」がこれほど強調されるかが腑に落ちます。精密に設計された部品も、潤滑が失われた瞬間から急速に摩耗が進むのは避けられません。結論は「グリスとブーツの管理が全て」です。

等速ジョイントの構造設計に関する技術的背景については、以下の資料も参考になります。

NTN株式会社による等速ジョイントの技術解説ページ（ジョイントの種類・構造・作動原理を図解付きで確認できます）

等速ジョイントの構造をFF車・FR車・4WD車で比較する

駆動方式によって、等速ジョイントの配置と求められる性能が大きく異なります。この違いを理解しておくと、車検や修理見積もりの際に整備士との会話が格段にスムーズになります。

FF車（前輪駆動）は最も等速ジョイントへの負荷が大きい駆動方式です。前輪が「操舵（ハンドル操作）」と「駆動（エンジントルクの伝達）」を同時に担うため、アウトボード側のBJは最大40〜47°という大きな作動角度を要求されます。日常のUターンや駐車操作でこの角度が頻繁に発生するため、FF車のBJは摩耗が早い傾向があります。FF車のジョイントは過酷な環境下にあります。

FR車（後輪駆動）では、後輪デフからリアアクスルシャフト両端に等速ジョイントが配置されます。操舵角がゼロ（後輪はハンドル操作をしない）なので、作動角度はサスペンションストロークによる10〜20°程度に抑えられます。結果としてFF車と比べてアウトボード側の負荷は軽く、寿命は長い傾向にあります。

4WD車（四輪駆動）では前後のドライブシャフトに加え、トランスファーからフロント・リアデフへのプロペラシャフト中間にも等速ジョイントが使われる場合があります。特に本格オフロード4WD車では、デフ上下動と急角度操舵を同時に吸収するために、通常よりも頑丈なジョイントが採用されています。4WDの構造は複雑です。

比較をまとめると以下の通りです。

| 駆動方式 | アウトボード最大作動角 | インボード形式の傾向 | ジョイント寿命の目安 |
|---|---|---|---|
| FF | 40〜47° | TJが主流 | 10〜12万km |
| FR | 15〜20° | TJ or LJ | 13〜16万km |
| 4WD（センターシャフト含む） | 20〜35° | LJ or センタージョイント | 条件依存が大きい |

自分の車の駆動方式を把握し、FF車であれば特にアウトボード側のブーツ状態を定期的に確認することが、結果的に修理費の節約につながります。駆動方式を知ることが第一歩です。
