トーションビーム車高調整とショックの正しい設定方法

トーションビームの車高調整とショックの正しい設定方法

ショックを縮めるほど車高が下がると思っていると、ガンガン異音が出て部品が壊れます。

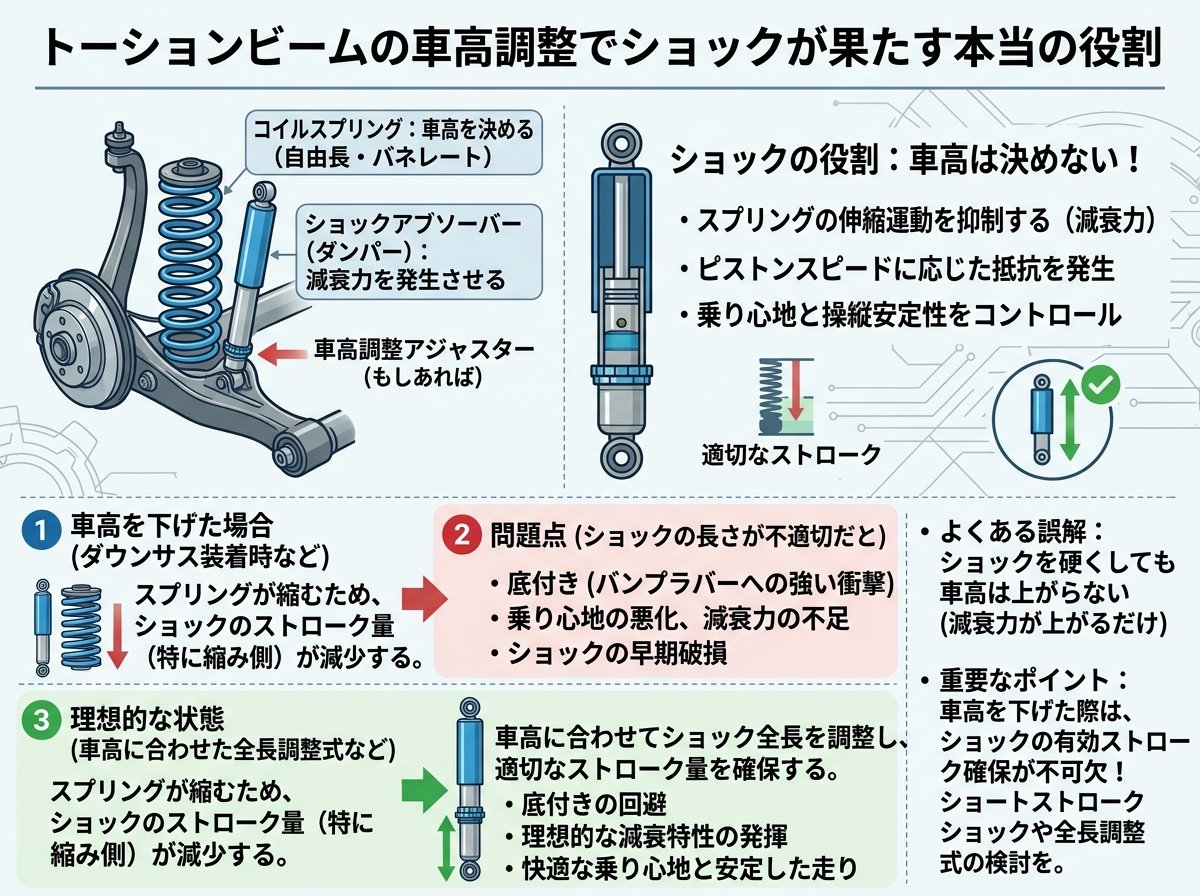

トーションビームの車高調整でショックが果たす本当の役割

トーションビーム式サスペンションは、軽自動車・コンパクトカー・ワゴン・ミニバンなどのリアに広く採用されている足まわりです。国産車の主要車種の約7割がこの方式を採用しているとされており、街中でよく見かけるアクアやフィット、ノア・ヴォクシー系なども多くがリアにトーションビームを使っています。

この方式の最大の特徴は、スプリング（バネ）とショックアブソーバー（ダンパー）が別体になっていることです。フロントのストラット式であれば、バネとショックが一体になったユニットが車高を決めます。しかしトーションビーム式では、バネとショックが物理的に別の場所に取り付けられています。

つまり、リア車高を決めているのは「バネ（スプリングシートの位置）」だけです。

全長調整式（フルタップ式）の車高調を装着していても、リアショックの全長を縮めること自体は車高に影響しません。これは多くのユーザーが勘違いしやすいポイントです。「全長調整式だから落とせる」というのはフロント限定の話であり、トーションビーム式のリアには当てはまりません。

では、リアショックの全長調整機能は何のためにあるのでしょうか？

答えは「バネで決めた車高に対して、ショックの長さを適正に合わせるため」です。乗り心地を左右するのはショックのストローク量なので、バネで車高が決まった後、そのバネの位置に合わせてショックの長さを調整する必要があります。これを誤ると、ストローク不足による底付きや、後述する「伸びきり」という重大なトラブルに発展します。

DIYラボ：リア（トーションビーム式）が車高調だけでは落ちきらない理由

トーションビームの車高調整でショックを縮めすぎると起きる異音トラブル

「リアが思ったより落ちないから、ショックもとにかく短くしよう」という判断は、非常に多くのユーザーが陥る失敗パターンです。

スプリングシートを最下限まで下げても車高が足りないとき、次にショック全長まで縮め始めるケースがあります。しかし前述のとおり、トーションビーム式ではショックを縮めても車高はほぼ変わりません。変わらないだけならまだよいのですが、ショック全長を縮めすぎると「伸びきり」という状態が発生します。

伸びきりとは何か、具体的に説明します。ショックは走行中、路面の凸凹に合わせて縮んだり伸びたりします。ショックを短く設定しすぎると、縮む方向のストロークはあっても、伸びる方向のストロークが不足します。その結果、路面から車輪が浮き気味になった瞬間（サスペンションが伸びる瞬間）に、ショック内部のロッドが限界まで引っ張られ、鉄と鉄が激しくぶつかります。

このときの音が「ガンガン」「ゴンゴン」という金属質の衝突音です。

底付きのときは内部にバンプラバー（ゴムやウレタン製の緩衝材）があるため「ドンドン」「ボンボン」という鈍い音になります。これに対し、伸びきりは鉄と鉄の直接衝突なので、音が全く異なります。「ガンガン鳴る＝底付きだ」と誤解しているユーザーは非常に多いですが、実際にはその逆、ショックが短すぎることによる伸びきりの可能性が高いのです。

この状態で走り続けると、数万円〜十数万円規模のショック交換費用が発生することも珍しくありません。

| 音の種類 | 原因 | 緊急度 |
|---|---|---|
| ドンドン・ボンボン | 底付き（バンプラバーに当たっている） | 中 |
| ガンガン・ゴンゴン | 伸びきり（ショックが短すぎる） | 高 |
| コトコト・ギシギシ | アッパーマウントの劣化など | 中 |

もしリアから金属音がしている場合は、ショック全長を逆に伸ばす方向に調整することで改善できるケースが多いです。

DIYラボ：リアショックの全長調整でやりがちな失敗

トーションビームの車高調整でショックの適正な全長を決める手順

では、正しいリアショックの全長はどうやって決めればよいのでしょうか。プロが実践している手順を解説します。

ステップ1：フルバンプ状態を作る

まずリアをジャッキアップし、ウマ（馬）に乗せてリアバネを取り外します。バネのないフルバンプ状態（サスペンションが最大に縮んだ状態）を作るためです。このとき安全のため、フロアジャッキで持ち上げた状態のままで作業するのは厳禁です。必ずウマに載せて固定してください。

ステップ2：ショックを「長くしてはいけない上限」を探る

バネを外した状態でショックをできるだけ長くセットします。このとき、ショックカバーを手で押し下げるとロッド（シャフト）が見えます。ロッドがほとんど見えなくなる（縮みきる寸前になる）ラインを確認します。これが「これ以上長くしてはいけない上限」です。このラインを超えると、走行中のバンプ時にショックが底付きします。

ロッドが多く見えている状態は「縮む余力がある」ということですが、フルバンプ状態においてはその余力は無意味です。つまりロッドが多く露出しているほど、ストロークが無駄に使われているサインです。

ステップ3：バネを戻して「遊ばない程度」に縮める

上限ラインを把握したら、そこを基準に、バネを取り付けた後の状態でバネが遊ばない（ガタつかない）程度まで最小限ショックを縮めます。これがリアショックの理想的な全長です。

遊びがなくなった時点でわずかにプリロード（スプリングに与える初期荷重）がかかり始める程度が目安です。プリロードをかけすぎると、段差通過時に跳ねるような硬い乗り心地になるため注意が必要です。

DIYラボ：ショックアブソーバー調整方法、リアは手強い

トーションビームの車高調整でスプリングシートを動かすコツと固着対策

トーションビーム式の車高調整は、フロントのストラット式に比べて難易度が高いといわれています。その理由のひとつが、スプリングシート（アジャスター）の固着です。

フロントのスプリングシートは比較的アクセスしやすく、専用フックレンチで回せることが多いです。しかしリアのアジャスターは、バネにテンション（張力）がかかったまま回そうとしても、非常に固くてほとんど動きません。無理に回そうとすると、ネジ山をなめてしまうリスクがあります。ネジ山を一度なめると、アジャスター全体の交換が必要になり、追加コストが発生します。

プロが推奨するやり方は、ショック下部のボルトを外してショックをフリーにし、さらにバネとアジャスターも取り外してから調整するという方法です。手間はかかりますが、この状態ならアジャスター単体を手で持って自由に回すことができ、固着していても対処しやすくなります。

また、アジャスターを外したときは必ず砂や汚れを確認しましょう。リアのアジャスターは泥や砂が詰まりやすく、そのままシートを回すとネジ山に砂が噛んで固着の原因になります。外したついでにパーツクリーナーで清掃し、薄くグリスを塗っておくことで、次回の作業がはるかにスムーズになります。

車高調整のたびにこのメンテナンスをするかどうかで、車高調の寿命が大きく変わります。年に1回程度の調整をする方は、調整のたびにアジャスター部分の洗浄・グリスアップをセットにすることをおすすめします。

DIYラボ：リア（トーションビーム式）の車高調整方法（プロ流のやり方）

トーションビームの車高調整後に乗り心地が悪化した場合の独自チェックリスト

車高調整後に「乗り心地が悪くなった」という声はよくありますが、その原因はひとつではありません。ここでは、一般的にあまり語られないチェックポイントを紹介します。

① ショックの全長が短すぎる（伸びきり）

前述のとおり、ショック全長を縮めすぎると伸び側のストロークが不足し、乗り心地が硬くなるだけでなく異音の原因になります。解決策はショック全長を少し伸ばす方向に再調整することです。同じ低車高を維持したまま乗り心地が改善できる可能性があります。

② プリロードのかけすぎ

「車高を下げたくてスプリングシートを締めすぎた」という状態は、プリロード過多になっています。目安として、スプリングシートをいっぱいまで締め込んだ状態はプリロードが15mm〜30mm程度かかっているとされます。この状態だと段差で跳ねるような感触になります。スプリングシートを少し緩めてプリロードを抜くことで、乗り心地が改善することがあります。

③ アライメントが狂っている

車高を変えた後、アライメント（タイヤ角度の調整）を行っていない場合、直進安定性の低下や偏摩耗が生じます。車高調整後のアライメント調整費用は、4輪で1万5千円〜3万円程度が相場です。「少し車高を変えただけだから」といって省略しがちですが、5mm以上車高を変えた場合は実施を検討する価値があります。

④ バネが遊んでいる（プリロードゼロ以下）

逆にショックが長すぎてバネが遊んでいる（ガタついている）状態も乗り心地に悪影響を与えます。コーナリング中にバネがズレる感触や、異音の原因にもなります。バネにごくわずかなプリロードがかかっている状態を基準に調整しましょう。

症状	考えられる原因	対処法
段差でガンガン鳴る	ショック伸びきり	ショック全長を少し伸ばす
段差でバウンドが止まらない	ショック底付き or プリロード過多	車高を5〜10mm上げて再調整
ハンドルが取られる	アライメント狂い	専門店でアライメント測定・調整
コーナーでバネがズレる感触	バネが遊んでいる	ショックを少し縮めてプリロードをかける

ティン（TEIN）などのサスペンションメーカーは、乗り心地改善策として「設定車高を5mm〜10mm高くすることでストロークが確保でき、改善される場合がある」と公式に案内しています。極端な低車高を維持したまま乗り心地を求めるのは構造的に難しいですが、少し車高を見直すだけで体感できるほど改善することも多いです。
