エアスクリュー調整を4気筒で正しく行う完全手順

エアスクリューの調整を4気筒バイクで正しく行う方法

4気筒バイクのエアスクリュー調整は、1気筒ずつ個別に行わないとエンジンがかえって不調になります。

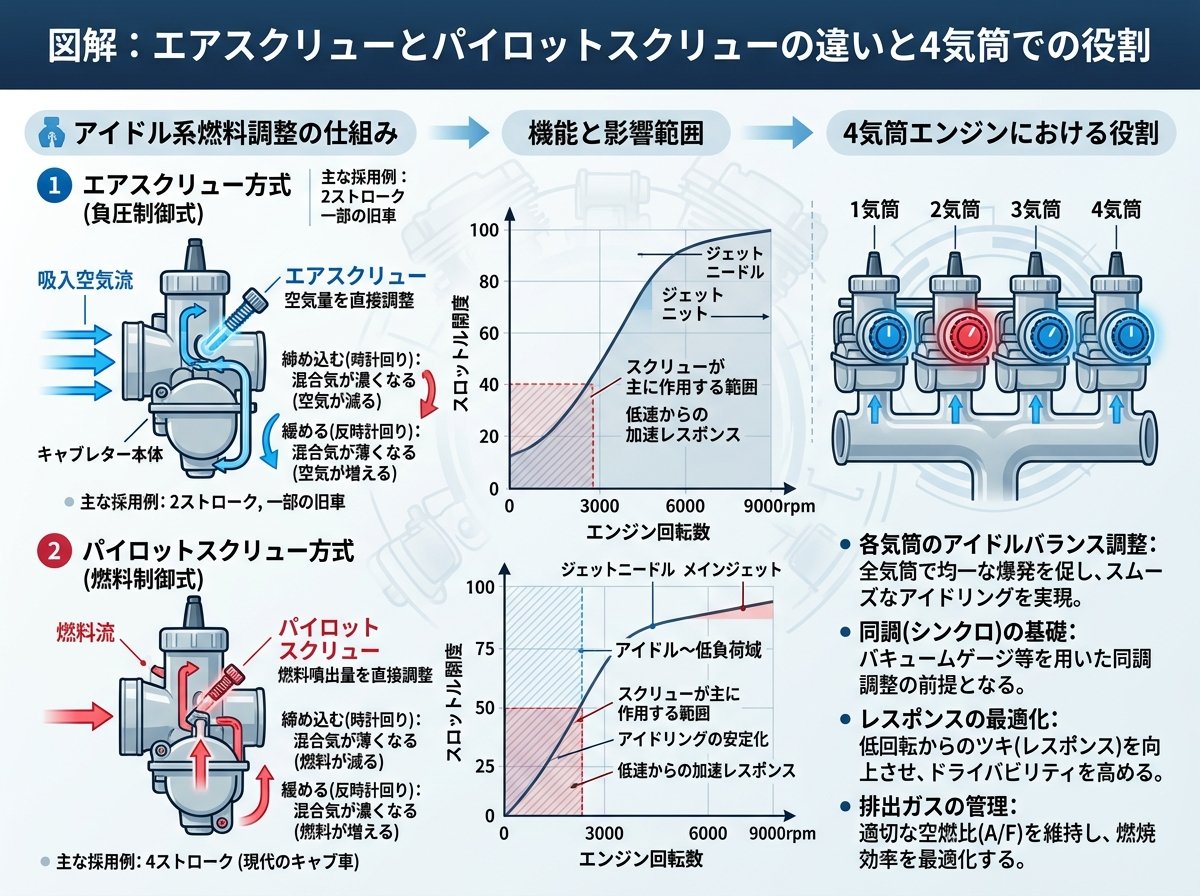

エアスクリューとパイロットスクリューの違いと4気筒での役割

キャブレター調整を始める前に、まず「エアスクリュー」と「パイロットスクリュー」が別物であることを確認しておく必要があります。混同して逆方向に回してしまうケースが非常に多く、これが不調の原因になるからです。

エアスクリューは、スロットルバルブよりもエアクリーナー側（上流側）に位置しており、ガソリンと混ざる前の空気量をコントロールします。緩めると空気が増えて混合気は薄くなり、締め込むと空気が減って混合気は濃くなります。

一方、パイロットスクリューはスロットルバルブよりもエンジン側（下流側）にあり、空気とガソリンが混ざった後の混合気の供給量をコントロールします。こちらは緩めると混合気が増えて濃くなり、締め込むと薄くなります。方向が逆になるわけです。

つまり、エアスクリューは「空気の入口を調整する」、パイロットスクリューは「出来上がった混合気の量を調整する」という役割の違いがあります。どちらが付いているかはバイクのメーカー・車種によって異なるため、作業前にサービスマニュアルで確認するのが大原則です。

4気筒バイクの場合、この2種類のスクリューが合計4本（各気筒1本ずつ）存在します。並列4気筒エンジンでは4つのキャブレターが横一列に並んでいるため、真ん中の2番・3番気筒のスクリューは奥まった位置にあり、素手では届きません。これが4気筒調整の最初の難関です。

両者の効き方は以下のように整理できます。

スクリュー種類	位置	締めると	緩めると	影響範囲
エアスクリュー	エアクリーナー側	濃くなる	薄くなる	スロー系全体
パイロットスクリュー	エンジン側	薄くなる	濃くなる	アイドリング付近のみ

4気筒が条件です。この違いを押さえておかないと、調整するたびに不調が深まる悪循環にはまります。

バイクのキャブレター構造についての詳しい解説はこちらが参考になります。

パイロットスクリュー調整の原理と構造を詳しく解説（Webike WebiQ）

4気筒のエアスクリュー調整前に必ずキャブ同調を済ませる理由

ここが最も見落とされやすいポイントです。エンジンが不調だからといって、いきなりエアスクリューを回し始めるのは正しくありません。

4気筒エンジンには4つのキャブレターがあり、それぞれが独立して各気筒に混合気を供給しています。この「各気筒への吸気量のバランスを整える作業」をキャブ同調と呼びます。同調が取れていない状態でスクリュー調整を行っても、気筒間のバランスが崩れたままなので、いくら調整してもアイドリングは安定しません。根本が狂っている状態で細部を合わせようとしているのと同じです。

キャブ同調には4連バキュームゲージを使います。各気筒のバキュームホースにゲージを接続し、アイドリング時の負圧（吸い込む力）が4本とも揃うように調整スクリューを回していきます。一般的な誤差の目安は0.5cmHg以内です。

4気筒の同調作業順序は以下の通りです。

• ① まず1番と2番の負圧を合わせる（1-2番間の調整ネジを使用）
• ② 次に3番と4番の負圧を合わせる（3-4番間の調整ネジを使用）
• ③ 最後に2番と3番の負圧を合わせる（中央の調整ネジで微調整）
• ④ 全体を見直し、誤差が大きければ①から繰り返す

根気強さが条件です。一度3-4番を揃えると1-2番がズレる、という現象が起きるため、数回の繰り返しが必要です。

4連バキュームゲージは15,000円前後から購入できます。DIYで複数回使うなら、ショップへの依頼費用（3気筒以上のキャブOHで30,000円〜）を考えれば、工具購入は十分元が取れます。一度買えば何度でも使い回せますし、同調の良し悪しを数値で確認できるため、調整の完成度が目に見えて分かります。

同調完了後にはじめてエアスクリュー調整へ進む、というのが正しい流れです。

キャブレター同調の基礎知識と調整手順（2りんかん）

4気筒エアスクリュー調整の正しい手順と回転数の目安

キャブ同調が完了したら、いよいよエアスクリュー（またはパイロットスクリュー）の調整に入ります。重要なのは「全気筒まとめてではなく、1気筒ずつ行う」という点です。

作業前の準備として、エンジンを十分暖機します。最低でも5〜10分のアイドリング後、エンジンが完全に温まった状態で行うのが基本です。冷えた状態での調整は混合気の正確な判断ができません。

4気筒での具体的な調整ステップは以下の通りです。

• ① スロットルストップスクリューでアイドリング回転数をやや高め（1,500rpm程度）に設定する
• ② 1番気筒のエアスクリューを、軽い力で止まるまで時計回りに締め込む（全閉）
• ③ 全閉位置から1/4回転刻みで少しずつ緩めていく。回転数が一番高くなった位置で止める
• ④ スロットルを軽くあおり、吹け上がりが一番スムーズな位置に微調整する
• ⑤ 上がりすぎたアイドリング回転数を、スロットルストップスクリューで規定値に戻す
• ⑥ ②〜⑤を2番・3番・4番気筒で順に繰り返す

戻し回転数の基準は「全閉から1回転〜2回転半戻し」が目安です。これはほぼすべての車種に共通します。ただし、この範囲を大幅に超えた位置でようやく調子が出る場合は、スクリューの問題ではなくパイロット系の詰まりやOリングの劣化など、別の原因が隠れている可能性があります。

締め込む際は必ず軽い力で行います。普通のボルトのようにギュッと締め付けると、非常に繊細なテーパー部分が変形・破損します。最悪の場合はキャブレター本体ごと交換になり、部品代だけで数万円のダメージになることも珍しくありません。

全気筒の調整が終わったら、スロットルを数回空ぶかしして回転数が安定していることを確認します。その後、規定のアイドリング回転数（一般的に1,000〜1,500rpm）に合わせて最終調整を行います。

全気筒の戻し量は完全に同じにならなくて問題ありません。各気筒ごとにバルブの密着度やカーボンの付着量が微妙に違うため、個体差があるのが自然な状態です。

エアスクリューとパイロットスクリューの調整方法（グーバイク）

4気筒で専用工具が不可欠な理由と選び方

並列4気筒エンジンでのエアスクリュー調整において、専用工具の問題は避けて通れません。特に2番・3番気筒（真ん中の2つ）のスクリューには、エンジンが暑く稼働している状態でも手を安全に届かせる工夫が必要です。

なぜ専用工具が必要なのかというと、キャブレターはエンジンが始動した状態、つまりアイドリングしながら回転数を見て調整するのが最も正確だからです。スクリューを外してから調整するのではなく、走りながら微調整するイメージです。ところが並列4気筒だとエンジン周りが非常に狭く、エンジンも熱くなっているため、素手で奥まった場所にあるスクリューを回すことは物理的に困難です。やけどのリスクもあります。

専用のパイロットスクリュードライバーは、ワイヤーやギアで先端のマイナスビットと手元のダイヤルをつないだ構造です。車体の側面から差し込み、手元を回すだけでスクリューを動かせます。

主な選択肢は以下のとおりです。

• 🔧 デイトナ製パイロットスクリュー調整ツール：国内バイク用品メーカーの定番品。ホンダ車に特化したモデルも展開している
• 🔧 STRAIGHT（ストレート）製L型ドライバー：比較的安価で、ある程度汎用的に使えるL字タイプ
• 🔧 キタコ製JET DRIVERシリーズ：FCRなどのアフターマーケットキャブにも対応した多用途モデル

価格帯はおよそ2,000〜5,000円前後が中心です。専用工具なしの場合はキャブレターを車体から取り外す必要があり、4気筒ともなると1〜2時間以上の余分な作業が発生します。時間単価で考えれば、工具代は十分に回収できます。

工具を持たずに「手が届かないからいいや」と調整を諦めてしまうと、真ん中2気筒だけが狂ったままになります。アイドリングの波打ちや低速でのギクシャクが解消しない原因の一つが、この放置状態から来ていることもあります。これは使えそうです。

並列4気筒でのパイロットスクリュー調整と専用工具の解説（Webike WebiQ）

エアスクリュー調整後に現れる改善効果と不調サインの見分け方

エアスクリュー調整がうまくいくと、体感できる変化がいくつかあります。逆に調整しても改善しない場合は、別の原因を疑うサインになります。

調整成功時に現れる変化として代表的なのは次の通りです。

• ✅ アイドリングの回転数が安定し、針の揺れが少なくなる
• ✅ 冷間時の始動性が改善される（特に冬場）
• ✅ 交差点からの立ち上がりでギクシャクが減る
• ✅ スロットルを全閉にしたときの「ガボガボ音」やアフターファイア（パンパンという破裂音）がなくなる
• ✅ 信号待ちでのエンストが解消される

これらはすべてパイロット系・スロー系の不調が解消されたサインです。つまり調整が必要です。

一方で、調整してもまだ不調が続く場合は、単なるスクリュー調整の問題ではない可能性があります。以下のケースが考えられます。

• ❌ キャブレター内部の通路に微細なゴミが詰まっている
• ❌ スクリューに付いているOリングが劣化・切れている
• ❌ インシュレーターラバー（キャブとエンジンをつなぐゴム管）が劣化して二次エアを吸い込んでいる
• ❌ エアクリーナーが目詰まりして吸気量が不足している
• ❌ スロットルケーブルの遊びが不適切でスロットルが完全に閉じていない

特に注意が必要なのが、インシュレーターラバーの劣化です。ゴムが長年の熱と振動でひび割れると、そこから余分な空気（二次エア）を吸い込み、混合気が薄くなります。エアスクリューを締め込んでも改善しない場合、この可能性を疑ってみる価値があります。

キャブレター不調の大部分はパイロット系の問題に起因すると言われています。その原因の典型的なパターンを知っておくだけで、原因の切り分けが格段にスムーズになります。

エアスクリューの緩めすぎにも注意が必要です。走行中の振動でスクリューが脱落すると、低速域から全域にわたって重篤な不調が発生します。調整が終わったら、ネジが振動で外れない程度に締まっているか必ず確認しておきましょう。

空燃比の理論値（理論空燃比14.7:1）についての詳しい情報はこちらです。

キャブ車のアイドリング不調の原因と対策（2りんかん）

キャブ調整では触らないほうがいい領域と季節ごとの微調整の考え方（独自視点）

エアスクリュー調整の話になると「全部自分でやりたい」という気持ちが出てきますが、触ってはいけない領域と触っていい領域を区別しておくことが、長く調子よく乗り続けるための判断軸になります。

触っていい（効果がある）領域は、アイドリング〜低開度の混合気調整、つまりエアスクリュー・パイロットスクリューと、スロットルストップスクリューによるアイドル回転数の調整です。この範囲は作業手順を守れば自分で対応できる内容です。

触るべきではない（触ると悪化しやすい）領域としては、メインジェットの交換があります。純正状態で乗り続ける限り、メインジェットはエンジンの不調原因にはなりません。「何となくパワーが出ない気がする」という理由でメインジェットを変えてしまうと、全域のセッティングが大幅にずれて余計なトラブルを招きます。メインジェット交換が本当に必要なのは、マフラー交換やボアアップなど、エンジンの仕様を変えた場合に限ります。

次に、季節ごとの微調整という視点も実は重要です。夏場は気温が高く空気が膨張するため酸素密度が低下し、混合気が濃くなる方向に動きます。冬場は逆に空気密度が高まり、混合気が薄くなります。そのため、冬になるとアイドリングが高くなる、夏は不安定になるという現象が起きやすくなります。

この季節変化に対して毎回スクリューを調整し直す必要があるかというと、純正状態のままなら基本的には不要です。ただし、旧車や長く乗り続けているキャブ車では、Oリングの劣化や通路の汚れが加わるため、春〜秋の暖かい季節に一度調整を確認しておくと、冬場のトラブルを未然に防げます。

また、スパークプラグの焼け色確認は、スクリュー調整の結果を間接的に検証する簡単な方法です。プラグの絶縁体部分がキツネ色なら混合気は適正、黒く湿っていれば濃すぎ、白っぽければ薄すぎのサインです。調整後にプラグを取り外して焼け色を確認する習慣をつけると、スクリュー調整の精度が確実に上がります。

4気筒の場合は4本のプラグをすべて確認するのが理想です。気筒間で焼け色に差がある場合は、同調が完全には取れていない可能性があります。同調ということですね。

キャブレターセッティングの基本とスパークプラグの焼け色確認（4ミニ.net）
