電動コンプレッサー車の仕組みと種類を徹底解説

電動コンプレッサーの車における仕組みと役割

エアコンをオンにしても、エンジンをかけないと冷えないと思っている人は、すでに15万円の修理リスクを抱えています。

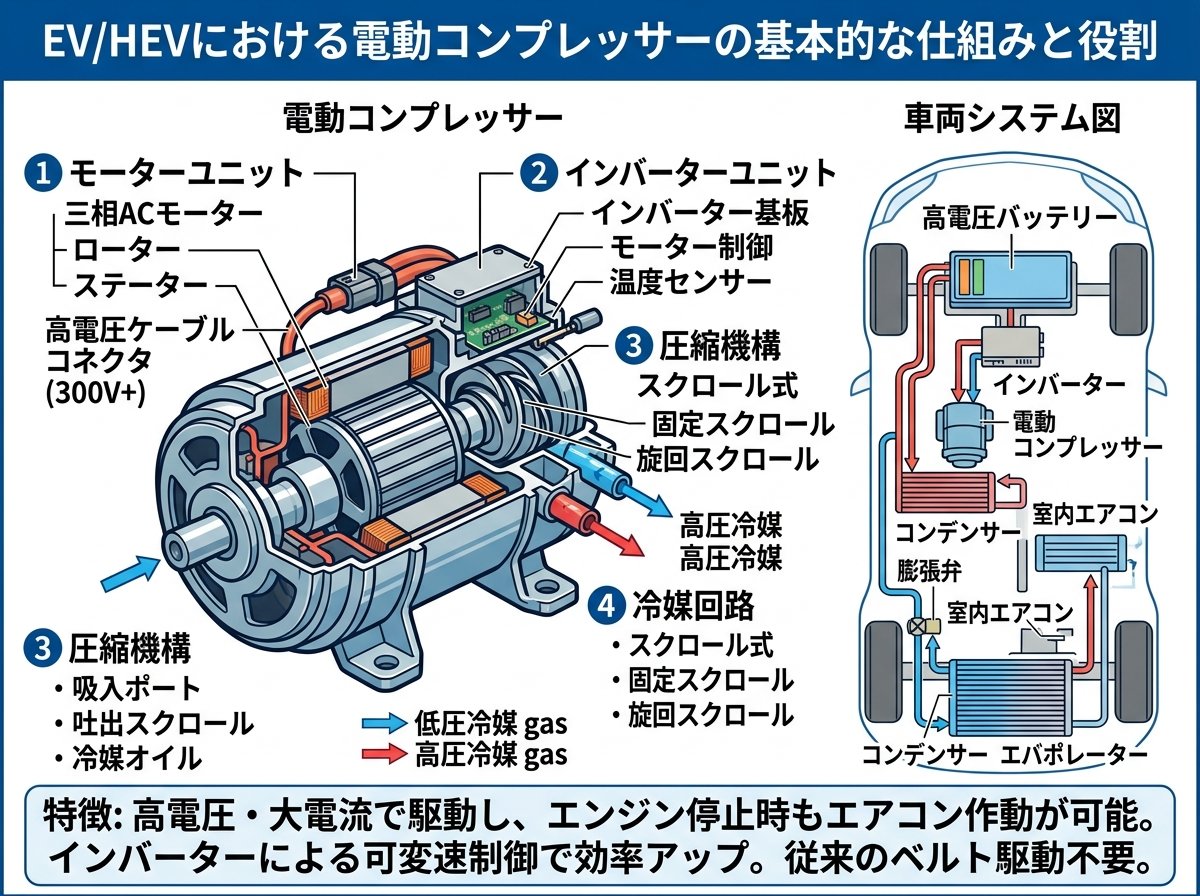

電動コンプレッサーの車における基本的な仕組みとは

カーエアコンの核心にあるのが「コンプレッサー」という部品です。その名のとおり、冷媒ガスを圧縮して高温・高圧にする装置で、この高圧の冷媒が循環することで車内の冷暖房が成立しています。

つまり冷媒の圧縮が基本です。

従来のガソリン車では、エンジンからベルトを介してコンプレッサーを回していました。しかし電動コンプレッサーは、エンジンの動力ではなく車載バッテリーの電気でモーターを回し、そのモーターがコンプレッサーを駆動する仕組みです。エンジンが停止している状態でも独立してエアコンを動かせる点が最大の違いといえます。

電動コンプレッサーの基本動作は次の順序で進みます。

- 冷媒吸入：蒸発器（エバポレーター）から低圧・低温の冷媒ガスを吸い込む
- 圧縮：モーターで圧縮機構を駆動し、冷媒を高圧・高温のガスに変える
- 吐出：高圧ガスをコンデンサー（凝縮器）へ送り出す
- 液化・膨張：コンデンサーで放熱・液化した冷媒が膨張弁を通り、再び低温・低圧になる
- 熱交換：エバポレーターで車内の空気から熱を吸収し、冷風を生み出す

このサイクルを繰り返すことで、車内を冷却し続けます。

電動コンプレッサーの特徴として重要なのが電源電圧です。モーター出力が3kW以上あるため、12Vの通常バッテリーでは電流が300A以上に達してしまい、配線が現実的ではありません。そこで200V以上の高電圧バッテリーが使用されます。これがハイブリッド車や電気自動車で電動コンプレッサーが採用される理由でもあります。

回転数は1,500〜8,400rpmの範囲で制御でき、冷房能力を細かく調整できます。これはエンジン回転数と連動していた従来型にはない大きな強みです。

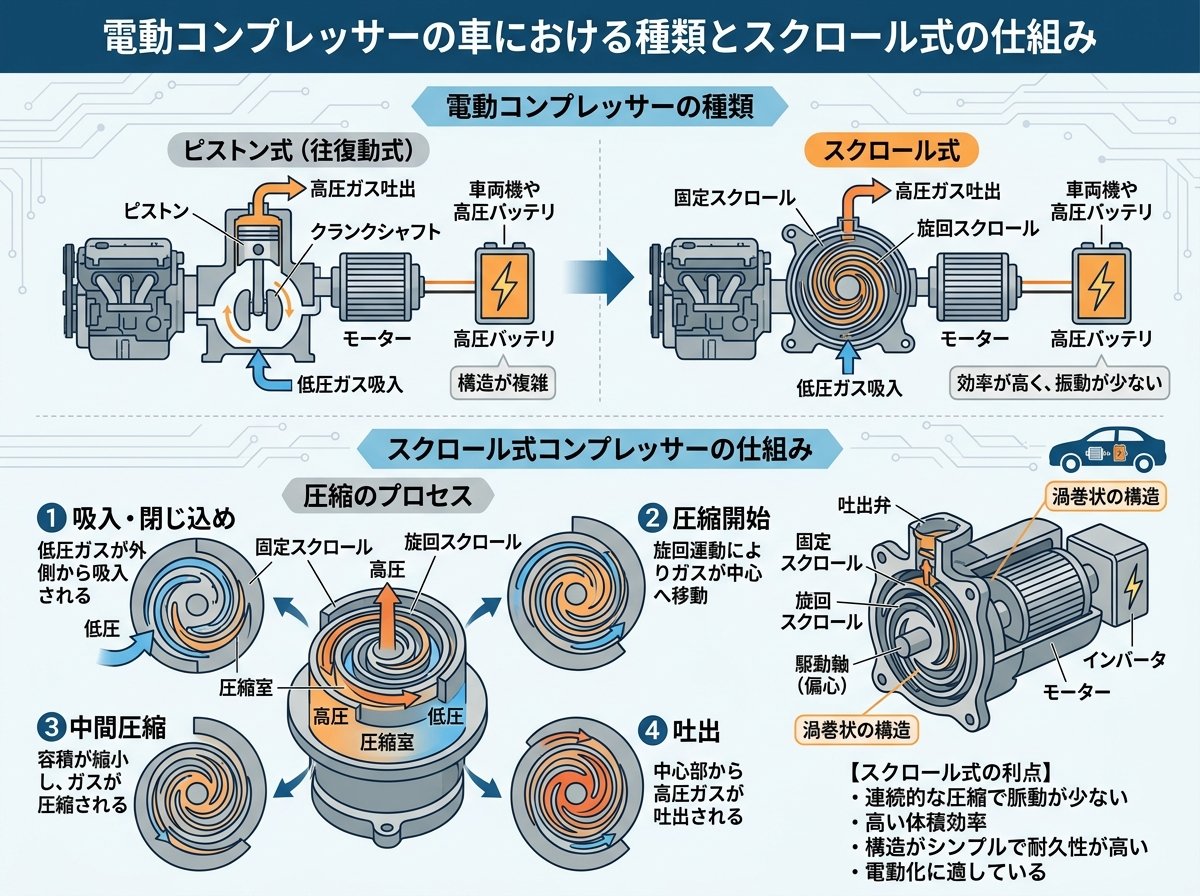

電動コンプレッサーの車における種類とスクロール式の仕組み

カーエアコン用の電動コンプレッサーには、採用される圧縮方式によっていくつかの種類があります。現在の主流は「スクロール式」で、ハイブリッド車・EVのほぼすべてに採用されています。

スクロール式が選ばれている理由は明確です。振動が少なく、静粛性が高い点がEVの「エンジン音がない静かな車内」の品質と相性が抜群に良いからです。

スクロール式の仕組みを具体的に説明すると、固定スクロールと旋回スクロールという2枚の渦巻き形状のパーツが組み合わさっています。旋回スクロールが公転運動することで、外周から取り込んだ冷媒ガスを徐々に中心へ圧縮していく仕組みです。弁の開閉が不要なため騒音が少なく、連続的に圧縮できる点が優れています。

豊田自動織機が2022年発売のトヨタ「bZ4X」に搭載した最新型の電動コンプレッサー「ESHシリーズ」では、従来機種比でCOP（成績係数・エネルギー効率）を約5%向上、騒音も4dB低減するなどの改良が加えられています。容量を40%向上しながら振動を約半分に抑えた技術は、現代の電動コンプレッサーの水準を示しています。

スクロール式以外では、以下の方式も車載用として使われることがあります。

| 圧縮方式 | 特徴 | 主な用途 |
|---|---|---|
| スクロール式 | 低振動・低騒音・高効率 | EV・ハイブリッド（主流） |
| ロータリー式 | コンパクト・低振動 | 小型車・特殊用途 |
| レシプロ式（ピストン） | 高圧力が出しやすい | 一部商用車・旧型 |

圧縮方式が基本です。選ぶ車両の種類によって採用方式が異なるため、整備時には確認が必要です。

電動コンプレッサーの車におけるインバータ制御の役割

電動コンプレッサーが従来の機械式コンプレッサーと決定的に異なる点のひとつが「インバータ制御」の存在です。

インバータとは、直流電力を任意の周波数の交流電力に変換する装置のことです。インバータがモーターへ供給する電力の周波数を変えることで、モーターの回転数を自在にコントロールできます。

どういうことでしょうか？

エンジン駆動型のコンプレッサーはエンジン回転数に引きずられて動くため、アイドリング中は冷却能力が落ちたり、逆に高速走行時には不要な高回転が続いたりします。これに対してインバータ制御の電動コンプレッサーは、冷却需要に応じてモーターの回転数をリアルタイムで調整できます。暑い夏は高回転で冷媒を素早く循環させ、設定温度に達したら低回転に落として電力を節約する、という制御が自動的に行われるわけです。

現在の市販の電動コンプレッサーは、コンプレッサー部・モーター部・インバータ部を一体化した設計が主流になっています。

豊田自動織機のESHシリーズでは、インバータに「ハイブリッドコイル」という独自部品を採用しています。従来は電磁ノイズ抑制のために2種類のコイルを個別搭載していたところを、1つのコイルに機能統合することで小型化を実現しました。BEVの充電時に発生する電磁ノイズにも対応しており、車両全体の電子部品への干渉を防ぎます。これは使えそうです。

インバータ一体型の構成には以下のメリットがあります。

- 省エネ運転：必要な分だけ電力を使うため無駄が少ない
- 静音化：過不足のない回転数制御で振動・騒音を最小化
- 長寿命化：常時フル回転させないため摩耗が抑制される
- 冷却精度の向上：温度センサーとの連携でこまめな能力調整が可能

つまりインバータは電動コンプレッサーの「脳」です。この部品が故障すると、コンプレッサー本体は正常でもエアコンが全く動かないケースもあるため、修理時には注意が必要です。

参考：豊田自動織機によるESHシリーズの技術詳細（PDF）。スクロール形状の革新設計やインバータ一体化構造など、現行技術の基礎を学べます。

豊田自動織機技報 No.73｜電動コンプレッサESHシリーズの開発

電動コンプレッサーが車のヒートポンプ暖房でも使われる理由

電動コンプレッサーを語るうえで見落とされがちなのが「暖房への活用」です。多くの人がエアコンコンプレッサーは冷房専用と思っています。しかし実際には、EVやハイブリッド車では同じ電動コンプレッサーが冬の暖房にも使われています。

これは意外ですね。

ガソリン車の暖房はエンジンの廃熱を利用するため、エンジンをかけさえすれば比較的簡単に車内を温められます。一方、BEV（純粋な電気自動車）にはエンジンがないため、廃熱そのものが発生しません。そこで登場するのが「ヒートポンプ空調」という仕組みです。

ヒートポンプとは、外気に含まれている熱エネルギーを取り込んで車内に送る技術です。冷凍サイクルを逆方向に活用し、外気温が低い環境でも電動コンプレッサーを高回転させることで大気中から熱を集めて室内を暖めます。外気温が0℃近くの状況でも動作できるよう、近年の電動コンプレッサーは大能力化・長寿命化が進んでいます。

ヒートポンプ暖房は電気ヒーター（PTCヒーター）と比べて電力効率が大きく上回り、EVの冬場の航続距離低下を抑える効果があります。1kWhの電力で3kW程度の熱を生み出せる場合もあり、電熱器の3倍近い効率です。これはEVユーザーにとって重要な知識です。

ただし、ヒートポンプ暖房では極端に外気温が低い（-10℃以下など）場合は効率が落ちるため、補助的にPTCヒーターが併用されます。冷媒の特性上、外気温と室内温度の差が大きすぎると熱を汲み上げにくくなるからです。

なお、使用される冷媒についても近年変化が起きています。従来の「R-134a」から、地球温暖化係数が約99.7%低い「R-1234yf」への切り替えが国産車でも加速しています。ただしR-1234yfはコスト面でR-134aの数倍高く、微燃性もあるため補充・修理の際には資格を持った専門家に依頼することが重要です。

参考：カーエアコンの冷媒の違いと電動コンプレッサーへの影響を解説。整備前に確認すべき冷媒の種類について詳しく掲載されています。

朝日オートパーツ｜エアコンコンプレッサーの仕組み

電動コンプレッサーの車における故障サインとメンテナンスの注意点

電動コンプレッサーは高電圧で動作するため、ガソリン車のコンプレッサー以上に「専門的な知識が必要な部品」です。修理費用の相場は部品代・工賃込みで7万〜15万円程度とされており、車種によっては20万円を超えることもあります。

痛いですね。

早期に故障のサインをつかむことが、最大のコスト削減になります。代表的なサインは以下のとおりです。

- 🌡️ エアコンをオンにしても冷風・暖風が出ない：コンプレッサー本体またはインバータの故障が疑われる
- 🔊 エアコン作動時に異音（ガラガラ・シュー音）がする：内部の摩耗や冷媒漏れの可能性あり
- ⚠️ エアコン警告灯が点灯する：車両側ECUがインバータや冷媒圧力の異常を検知している
- 🔋 バッテリー残量が急激に減る：コンプレッサーのモーターが過負荷で動いている可能性

特に注意が必要なのが「専用オイル」の問題です。電動コンプレッサーは高電圧部品が冷媒と接触する構造のため、一般のカーエアコン用PAGオイルを使うと内部の絶縁性能が損なわれて短絡（ショート）を起こすリスクがあります。電動コンプレッサー専用の絶縁性PAGオイルを使わなければなりません。

オイルの種類が条件です。

また、冷媒補充もDIYは推奨されません。エアコンガスの補充は3,000〜5,000円程度で比較的安価ですが、電動コンプレッサー搭載車でR-1234yf冷媒が採用されている場合、専用機材と資格が必要です。誤ったガスを充填してしまうと、修理費が一気に跳ね上がります。

日常メンテナンスとして効果的なのは「年に一度のエアコン点検」と「エアコンフィルターの定期交換」です。フィルター詰まりが続くとコンプレッサーへの負荷が増え、寿命を縮める原因となります。エアコンフィルターは車種によりますが、1年または1万km走行を目安に交換するのが一般的です。

参考：カーエアコンのコンプレッサー修理費用の相場と故障サインについて、車種ごとの詳細も含めて解説されています。

cleandevice.jp｜カーエアコンのコンプレッサーの修理が必要なケースと対処方法
