バックカメラ取り付け配線の正しい手順と注意点

バックカメラ取り付け配線の完全ガイド

純正配線に沿わせるほど、映像にノイズが乗って後悔します。

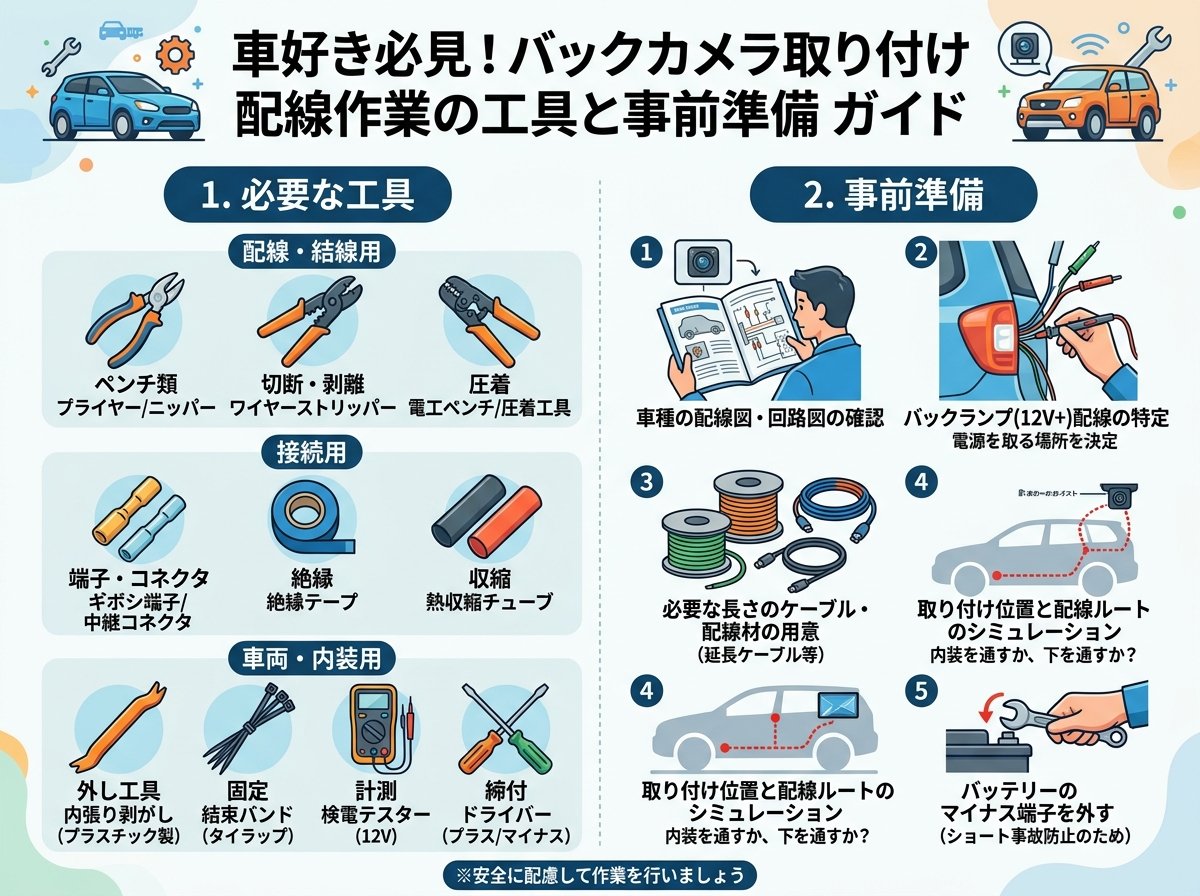

バックカメラ取り付けの配線作業に必要な工具と事前準備

配線作業を始める前に、道具が揃っているかを確認することが成功の第一歩です。作業の途中で「足りない」に気づくと、内装パネルを外した状態で中断する羽目になります。これが意外に多い失敗パターンです。

まず必ず用意したいのが「内張り剥がし」です。プラスチック製のヘラ状の工具で、300円前後から購入できます。金属製のドライバーで代用すると、パネルに傷がついてしまうため避けてください。内装パネルはほぼすべての車種でツメとクリップで固定されており、正しい工具でないと外れないどころか割れてしまいます。

次に欠かせないのが「検電テスター」です。バックランプ配線を探す際、どの線に電気が流れているかを調べるために使います。1,000円程度で購入できるので、必ず揃えましょう。このテスター抜きで作業を進めると、間違った線につないでヒューズが飛ぶリスクが高まります。

その他には、ギボシ端子と電工ペンチ、ビニールテープ、結束バンド（タイラップ）、コルゲートチューブ（配線保護管）が必要です。また「配線通し」（ワイヤー状の引き込みツール）があると、蛇腹への配線通しが格段に楽になります。

まとめると、必要な工具は以下の通りです。

• 🔧 内張り剥がし（プラスチック製・300円〜）
• 🔍 検電テスター（12V車用・1,000円程度）
• ✂️ 電工ペンチ＋ギボシ端子セット（2,000円前後）
• 🪛 プラス・マイナスドライバー、レンチ
• 📎 ビニールテープ・結束バンド・コルゲートチューブ
• 🪝 配線通し（ワイヤータイプ・500円〜）

作業前にはバッテリーのマイナス端子を必ず外してください。電気が流れた状態での配線作業は、ショートによるヒューズ切れや車両コンピュータへのダメージにつながります。マイナス端子を外すと時計やナビの設定がリセットされる場合がありますが、車両故障リスクに比べれば大したことではありません。これが原則です。

また、作業前に「配線ルート」を頭の中でシミュレーションしておくことも重要です。カメラ本体からナビ裏まで、どのルートを通すかによって必要なケーブルの長さが変わります。ハッチバック車の場合、リア〜フロントまでのルートは車内全長に加えて内装裏を迂回する分も必要になるため、5〜6m以上のケーブルが必要になるケースも珍しくありません。

バックカメラ配線の最難関・蛇腹（ゴムブッシュ）の通し方

配線引き込みの中で、最も手間がかかるのがリアゲートと車体をつなぐ「蛇腹（じゃばら）」への配線通しです。ここを乗り越えれば、作業全体の8割は完了したようなものです。

蛇腹とは、リアゲートと車体の間に渡されたゴム製のホースのことです。ゲートの開閉に合わせて伸縮し、内部に純正の配線（電動ドアロックやデフォッガーの線など）が通っています。後付けのバックカメラ配線もここを通すことで、外から見えない美しい仕上がりになります。

手順は次の通りです。まず蛇腹のゲート側の入り口付近に、配線通し（ワイヤー）の先端を差し込みます。ゆっくり押し込みながら車体側の出口まで通し、出口から出てきたら配線の端をしっかり固定して引き抜きます。蛇腹内部には既存の配線が詰まっているため、シリコンスプレーを少量吹き付けると滑りが格段に良くなります。

注意点が2点あります。1点目は「無理に引っ張らないこと」です。既存の配線を傷つけたり、カメラのコネクター部分が引きちぎれたりするリスクがあります。特に細い映像ケーブル（RCAケーブル）は引っ張りに弱いため、必ず配線通しを先に通し、そこに固定してから引き込む手順を守ってください。

2点目は「蛇腹を元通りに嵌め直すこと」です。車体側・ゲート側の溝に確実に押し込まないと、雨水が侵入して車内に水が漏れる原因になります。電装屋のプロも「これを確認し忘れる人が多い」と指摘しています。配線を通した後は、蛇腹全体を指でなぞり、溝から外れている箇所がないか確認することを忘れずに。これだけ覚えておけばOKです。

DIYラボ：蛇腹への配線通し方法。バックドア編（詳細解説）

バックカメラ取り付けの電源取り出し方法と接続の注意点

蛇腹を通して車内に引き込んだ配線は、次に電源接続の工程へ進みます。バックカメラの電源は「バックランプ（後退灯）」の配線から分岐して取得するのが基本です。

理由はシンプルです。バックランプはシフトを「R（リバース）」に入れたときだけ点灯する仕組みになっています。ここから電源を取ることで、後退時だけカメラが起動するようになります。常時電源（バッテリー直結）やACC電源から取る方法もありますが、それだとカメラが常にオンになり、センサー等の経年劣化が早まります。バックランプ連動が原則です。

テールランプ裏の内張りを外し、検電テスターを使ってリバース時に12Vが流れる線を探します。バックランプ関連の線は「白」「白黒ストライプ」などが多いですが、車種によって異なるため、必ず検電テスターで実際に確認してください。

電源の分岐にはエレクトロタップが便利ですが、注意が必要です。エレクトロタップには「対応する配線の太さ」があります。細い線に対して太いタップを使うと、金属刃が配線に刺さらず接触不良になります。逆に細いタップを太い線に使うと、線を傷つけて断線の原因になります。使用するタップのサイズが配線の太さ（AWG規格）と合っているかを確認してください。

より確実な接続方法はギボシ端子の使用です。一手間かかりますが、接触不良が起きにくく、後から取り外しやメンテナンスがしやすいメリットがあります。

アース線（マイナス側）は車体の金属部分（ボルトへの共締め）に接続します。塗装されたボルトだと導通しないため、金属がむき出しになっている場所を選んでください。アースが甘いと映像にノイズが乗る原因になります。これが条件です。

DIYラボ：バックカメラに常時電源やACC電源を取ると何が問題なのか？（詳細解説）

バックカメラ配線のノイズ対策と室内取り回しのコツ

車内に引き込んだ映像ケーブル（RCAケーブル）をナビ裏まで取り回す際、「純正配線に沿わせてまとめるのがキレイ」と思っている方が多いですが、これが映像ノイズの原因になることがあります。意外ですね。

RCAケーブルはノイズの影響を受けやすい性質を持っています。電源線や純正のECU関連配線と長い距離並走させると、電磁誘導によって映像に縦縞や乱れが入ります。なるべく電源系配線とRCAケーブルを「反対側のルート」に通すのが理想です。たとえば電源線が助手席側なら、RCAケーブルは運転席側を通すといった工夫が効果的です。

取り回しのルートは大きく2つあります。1つは天井の内張りのスキマに押し込んで前方へ通す「天井ルート」です。難易度が低く、配線が見えにくくなる利点があります。ただし、ピラー（柱）内部にカーテンエアバッグが内蔵されている車種では、ピラーを外せない場合があるため注意が必要です。エアバッグが入っているピラーは一度外すと再取り付けが難しくなる構造のものもあり、無理に触らない方がよいです。

もう1つは「床下ルート」で、サイドシル（ドア下の敷居部分）の内装パネルを外し、その内部を通す方法です。ただし床下ルートはもともと純正の電源配線が多く通っています。ノイズ対策の観点では好ましくないですが、天井が通せない場合の代替策として現実的な選択肢です。この場合はRCAケーブルにコルゲートチューブを被せてシールドすると、ノイズの影響を軽減できます。

どちらのルートを選ぶにしても、最終的に配線は結束バンドで既存のハーネスに固定し、走行中にカタカタと動かないように処理してください。固定が甘いと振動による異音の原因になり、長期使用での断線リスクも高まります。

取り回しルート	難易度	ノイズリスク	向いている車種
天井ルート	普通	低い	エアバッグ非内蔵ピラーの車種
床下（サイドシル）ルート	やや高い	中程度	ピラーにエアバッグが内蔵された車種

バックカメラ配線と車検の保安基準・知らないと整備不良になるポイント

バックカメラを取り付けたこと自体が違法になるわけではありません。問題になるのは「取り付け方」と「配線処理」です。ここを知らないまま作業すると、車検で不合格になったり、最悪の場合は整備不良として指摘されたりするリスクがあります。

まず配線処理についてです。リアゲートやトランクの可動部で配線がたるんで揺れている状態は「脱落のおそれがある」と判断され、車検不合格になることがあります。可動部を通る配線には十分な余長を持たせ、コルゲートチューブやスパイラルチューブで保護した上で、クリップや固定具で確実に留めてください。ビニールテープだけで仮止めした状態は、車検の現場では頻繁に指摘されます。

次にカメラ本体の突起についてです。保安基準では、車体外側に「曲率半径が2.5mm未満の突起」を設けてはいけないと定められています。角ばったステーや厚みのあるカメラを車体から大きく突き出させると、歩行者保護の観点で引っかかる可能性があります。リアガーニッシュ内に収まるように設置するのが最も安全な対応です。

また、ナンバープレートへの干渉にも注意が必要です。カメラやステーがナンバーの数字・封印の一部でも隠すような位置に設置されると、車検で不適合と判断されます。封印を1mmでも隠してしまったらNGです。

2024年11月からは、新型車・継続生産車を問わず全ての新車にバックカメラの搭載が義務化されています。義務化対象車には「装置型式指定」を受けたシステムが必要となっているため、後付けカメラを選ぶ際は対応製品かどうかも確認しておくことが重要です。

東海クラリオン：バックカメラが車検通らない？正しい取り付け位置や注意点を解説

配線処理・突起・ナンバー視認性の3点を守れば、車検は問題ありません。

バックカメラ取り付け配線のDIYコスト比較と費用対効果

バックカメラ取り付けをプロに依頼した場合、カメラ本体代に加えて工賃が発生します。工賃の相場は普通乗用車で約1万円〜2万円、ディーラーに依頼した場合は2万〜3万円前後が一般的です。カメラ本体と合わせると、総額で3万〜4万円ほどの出費になります。痛いですね。

一方、DIYの場合は工賃がゼロになります。カメラ本体は安価なものだと2,000〜5,000円程度、工具類を一通り揃えても5,000〜10,000円前後の追加投資で済むことが多いです。工具は一度揃えれば次回以降も使えるため、実質的なコスト削減効果は非常に大きくなります。

項目	DIYの場合	プロ依頼の場合
カメラ本体	2,000〜15,000円	5,000〜30,000円
工賃	0円	10,000〜30,000円
工具代	5,000〜10,000円（初回のみ）	不要
合計目安	7,000〜25,000円	30,000〜40,000円以上

ただし、DIYが向かないケースもあります。ピラーにカーテンエアバッグが内蔵されている車種や、純正のマルチビューシステムが搭載されている車種は配線ルートが複雑になりやすく、プロに任せた方が結果的にトラブルが少ないです。また、取り付け後に映像が映らない・ノイズが乗るといった不具合が出た場合も、プロの目で確認してもらう方が早期解決につながります。

DIYに挑戦する場合、迷ったときに参考にできる情報源を事前に確保しておくことをおすすめします。車種別の内張り外し方法、配線色の一覧、エラーコードの調べ方などを、作業前にまとめておくと焦らずに済みます。これは使えそうです。
