スロットルポジションセンサー調整で燃費と走りを取り戻す方法

スロットルポジションセンサーの調整を正しく理解して愛車を復活させる方法

スロットルポジションセンサーを「何となく数値が合えばOK」と思って調整すると、実は燃費が悪化するどころかエンジンが突然止まる原因を自分で作っていることがあります。

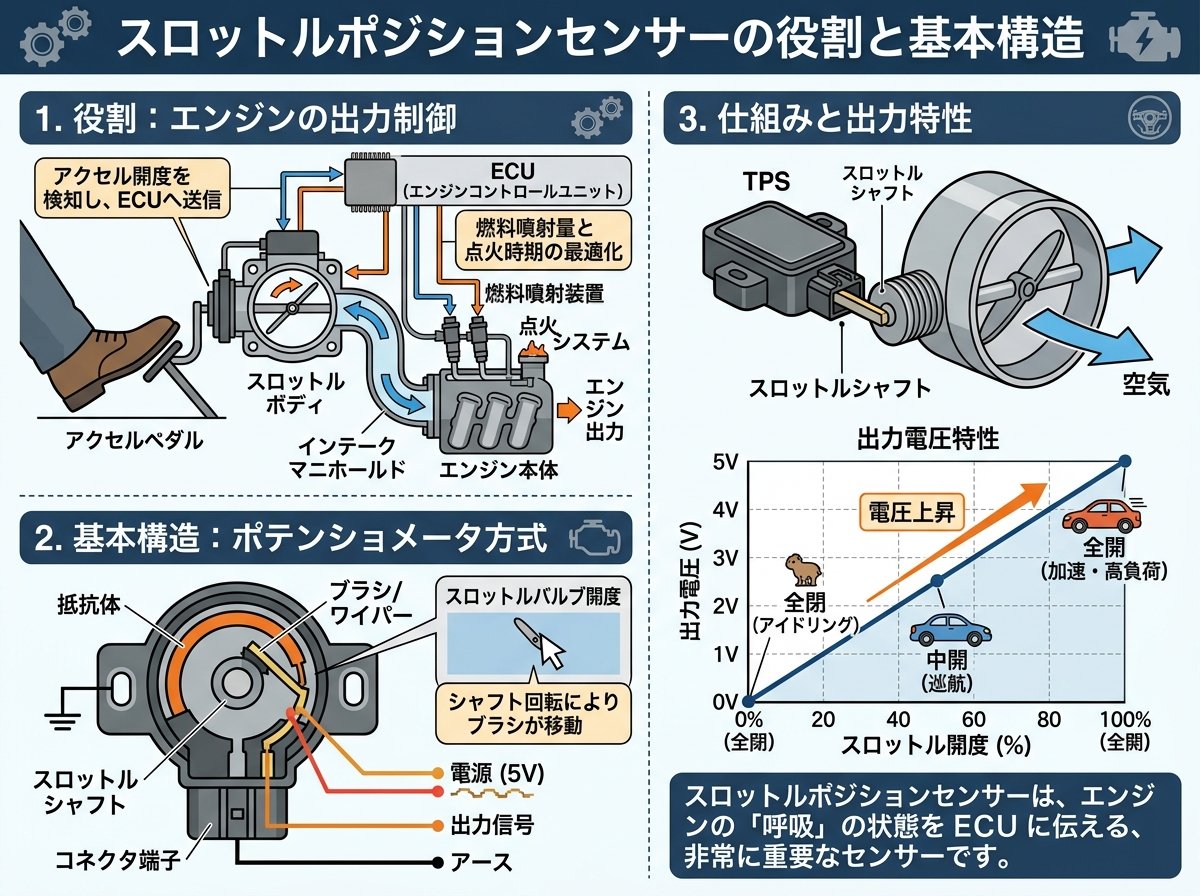

スロットルポジションセンサーの役割と基本構造

スロットルポジションセンサー（TPS）は、アクセルペダルを踏んだときにスロットルバルブ（弁）がどの角度まで開いているかを電気信号に変換してECU（エンジンコントロールユニット）に伝えるセンサーです。エンジンにとってはいわば「アクセルの言葉を翻訳する通訳者」のような存在で、このセンサーが正確に機能しなければ、燃料噴射量や点火タイミングがすべてズレてしまいます。

センサー本体はスロットルボディの側面に取り付けられており、内部には可変抵抗（ポテンショメータ）が使われています。スロットルバルブが全閉（アイドリング時）のときは約0.5V、全開（フルスロットル時）のときは約4.5Vを出力するのが一般的な設計です。この電圧範囲がずれると、ECUは誤った情報を受け取り続けることになります。

センサーの構造は意外とシンプルです。しかし、シンプルだからこそ「少しのズレが全体に大きく響く」という特性があります。

スロットルポジションセンサーには大きく分けて2種類あります。一つは可変抵抗式（アナログ式）で、ほとんどの旧型車や一部の現行車に採用されています。もう一つは非接触式（磁気式・ホール素子式）で、近年の車両に多く使われており、摩耗の心配がなく長寿命です。調整が必要になるケースの多くは前者の「可変抵抗式」に集中しています。なぜなら、接触部分が物理的に摩耗するからです。

可変抵抗式のセンサーは走行距離が約8〜10万kmを超えると内部の摩耗が進み始めるケースが多く報告されています。これはちょうど地球2周分（約8万km）に相当する距離です。この時期に不調の症状が出始めたら、センサーの状態を確認するタイミングといえます。

スロットルポジションセンサーの調整が必要になる症状チェックリスト

スロットルポジションセンサーが狂い始めると、いくつかの特徴的な症状が現れます。これらの症状は他のパーツの不具合と似ている場合もあるため、正確な診断のためにセンサーの出力電圧確認が欠かせません。

代表的な症状は以下のとおりです。

• 🔴 アイドリングが不安定になる（回転数が上下に揺れる）：センサーが全閉位置を正しく認識できず、アイドル制御が乱れます。





• 🔴 加速がもたつく・ギクシャクする：スロットル開度の変化をECUが正確に読めないため、燃料供給が遅れます。





• 🔴 エンジンチェックランプが点灯する：故障コードP0120〜P0124（TPSサーキット異常）が記録される場合があります。





• 🔴 燃費が急に悪化する：ECUが「スロットルが開いている」と誤判断し、必要以上に燃料を噴射し続けます。





• 🔴 シフトショックが大きくなる（AT車）：AT（オートマチック）のシフトタイミングはTPSの信号に依存しているため、変速の衝撃が増大します。


特に見落とされがちなのがAT車のシフトショックです。「ミッションが弱くなったのかな」と思って修理に出すと、実はTPSの問題だったというケースは整備現場でよくある話です。これは意外ですね。

燃費の悪化については、センサーが狂った状態で走り続けると、リッターあたり2〜3kmのロスが生じることも珍しくありません。月に1,000km走るドライバーであれば、燃費が12km/Lから10km/Lに落ちると仮定すると、月間でおよそ1,500〜2,000円の余分な燃料代が発生する計算になります。年間では約2万円前後の損失です。痛いですね。

センサーの不具合をそのままにすると、エンストが頻発したり、最悪の場合は走行中に突然エンジンが止まるリスクもあります。安全に直結する問題です。

スロットルポジションセンサーの調整に必要な工具と事前確認

調整作業を始める前に、必要な工具と事前確認のポイントを整理しておきましょう。工具が揃っていないまま始めると、作業途中で手が止まって余計なトラブルを招くことがあります。準備が基本です。

📦 必要な工具リスト

• 🔧 デジタルテスター（マルチメーター）：センサーの出力電圧を測定するために必須です。アナログより読み取りが正確なデジタル式を選びましょう。





• 🔧 ドライバー（プラス・マイナス）：センサー固定ボルトの脱着に使います。車種によってはトルクスドライバーが必要なこともあります。





• 🔧 ワイヤーハーネス貫通ピン（バックプローブ）：コネクターを外さずに端子に触れて電圧測定するための細いプローブです。





• 🔧 整備書またはサービスマニュアル：車種ごとの規定電圧値が記載されています。この数値を確認せずに作業するのは危険です。


事前に確認すべきポイントは3つあります。

まず、エンジンが完全に冷えている（または暖機後に完全停止してから15分以上経過している）状態で作業を始めること。熱い状態では測定値が変動しやすく、正確な基準電圧が得られません。

次に、バッテリーの電圧が正常であることを確認します。バッテリーが弱っている場合（12.4V未満が目安）、センサー電圧が本来の値より低く表示されてしまい、誤った調整につながります。

最後に、故障診断機（OBDスキャナー）があれば事前に故障コードを読み出しておくことをおすすめします。P0120番台のコードが出ていればTPSの確定的な異常を示していますが、コードがない場合でも電圧がズレているケースは多々あります。OBDスキャナーはAmazonなどで3,000〜5,000円程度から入手できます。これは使えそうです。

スロットルポジションセンサーの具体的な調整手順（DIY対応版）

ここからが実際の調整手順です。作業前に必ずイグニッションをOFFにし、安全な平坦な場所で実施してください。車種によって端子配置や規定値が異なるため、必ず整備書で確認することが条件です。

【ステップ1】センサーの位置確認とコネクター端子の特定

スロットルボディはエアクリーナーとインテークマニホールドの間に位置しています。TPSはスロットルボディの側面にある3〜4ピンのコネクターで接続されています。一般的な3ピン構成は「電源（5V）・グランド（GND）・出力信号」の3本です。

バックプローブをコネクターに差し込み、テスターのリード線をGNDと出力信号端子にそれぞれ接続します。コネクターを抜かずに測定できるのがポイントです。

【ステップ2】基準電圧の測定

イグニッションをON（エンジンはかけない）にし、テスターの表示を読み取ります。スロットルバルブが完全に閉じた状態での出力電圧が規定値内にあるかを確認します。多くの車種では0.3〜0.7V（一般的な目標値は0.5V前後）が全閉時の規定値です。

この値が大きくズレている（例えば1.0V以上ある場合）はセンサーが全閉を認識できていない状態で、アイドリング不調の直接原因になります。つまり調整が必要な状態です。

【ステップ3】センサーの取り付け角度調整

センサーを固定しているビスを軽く緩め（完全には外さない）、センサー本体をゆっくり回転させながら電圧を調整します。センサーを時計回りに回すと電圧が上がり、反時計回りに回すと下がる構造が一般的です。

目標電圧に合わせたら、ビスを仮締めして再度電圧を確認します。仮締め後に数値がズレることがあるため、本締め前に必ず再確認が必要です。この「仮締め→再確認→本締め」の流れを2〜3回繰り返すことが精度を高めるコツです。

【ステップ4】全開時の電圧確認と動作確認

スロットルを手で全開位置まで動かし、このときの電圧が規定値（多くは4.0〜4.8V程度）に達しているかを確認します。全閉と全開の両方が規定範囲に収まっていれば調整完了です。

最後にエンジンをかけてアイドリングの安定性を確認し、走行テストで加速感を体感してみてください。症状が改善されていれば調整成功です。

スロットルポジションセンサーの調整だけでは解決しない場合の判断基準

調整を正しく行っても症状が改善しない場合や、調整後すぐに数値がずれてしまう場合は、センサー本体が寿命に達している可能性があります。内部の可変抵抗が均一に摩耗していれば調整で対応できますが、局所的に摩耗している（「死点」と呼ばれる状態）場合は、スロットルの動きに応じて電圧が飛び飛びになるため、調整では根本解決できません。

センサー交換が必要かどうかを判断する手順として、スロットルを全閉から全開まで非常にゆっくり動かしながら電圧の変化をテスターで追う方法があります。電圧がスムーズに0.5V→4.5Vへと連続的に変化すればセンサーは正常です。しかし途中でパッと0Vや5Vに飛んだり、電圧が一瞬途切れたりする場合は、内部の摩耗による接触不良が疑われます。

センサー本体の交換費用は車種によって異なりますが、部品代だけであれば純正品で3,000〜15,000円程度が相場です。社外品であれば1,500〜5,000円程度のものも流通しています。作業工賃込みで整備工場に依頼した場合は、1.5〜3万円程度を見ておくのが現実的です。

整備工場に依頼する際は、必ず「故障コードの読み出し」「TPS電圧の測定記録」「調整または交換後の再測定記録」の3点を書面で確認することをおすすめします。これが証拠として残せる唯一の確認手段です。

また、スロットルボディ自体が汚れている場合、センサーをいくら調整しても症状が完全には改善しないことがあります。スロットルボディの内壁やバルブ周辺にカーボンが堆積しているとバルブが完全に閉じなくなり、センサーの「全閉位置」がズレてしまうからです。調整前にスロットルボディのクリーニングを行うことが、正確な調整への近道です。スロットルボディクリーナーはカー用品店で800〜1,500円程度で購入できます。
