ラテラルロッド調整のやり方と手順を徹底解説

「ラテラルロッドは目視でだいたい合わせれば大丈夫」と思っているなら、ズレたまま走って2万円以上のタイヤが1〜2万km以内に偏摩耗で終わります。

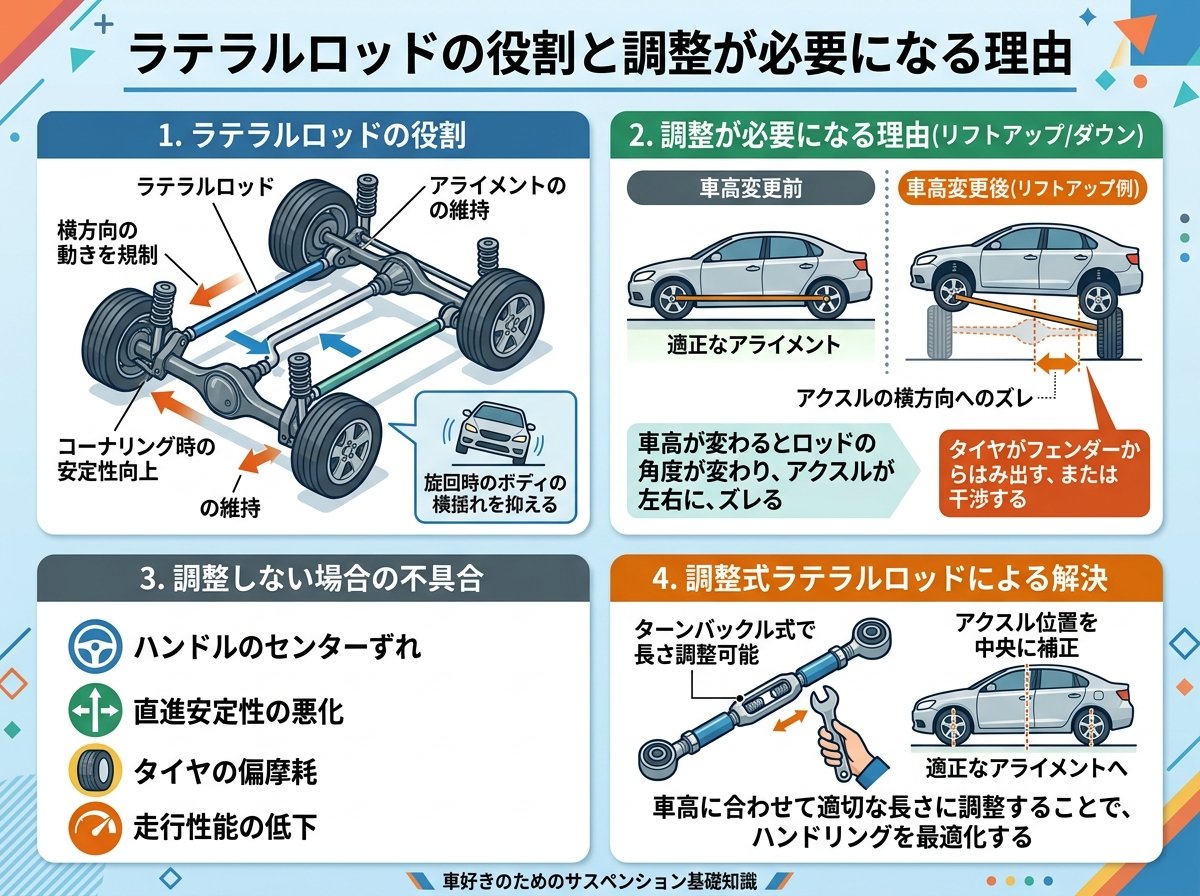

ラテラルロッドの役割と調整が必要になる理由

ラテラルロッドは、リアアクスル（後輪の車軸）を車体に対して左右方向に固定するためのロッドです。一端は車体フレーム側に、もう一端はアクスルハウジング側にボルトで連結されており、旋回時や路面からの横方向入力に対して車軸の横ずれを防ぎます。

この部品が正規の長さからズレると、リアタイヤが車体のセンターラインに対して左右どちらかへオフセットした状態になります。つまり、車軸のセンターがずれた状態です。

結果として起きる問題は3つあります。第一にフェンダーとタイヤのクリアランスが左右非対称になること、第二にリアタイヤが偏摩耗しやすくなること、第三にハンドルを真っ直ぐ持っていても車が斜め方向に引っ張られる「クラブ走行」状態になることです。

ラテラルロッドの調整が必要になる主な場面は次のとおりです。

• 🔩 車高調やダウンサスを組んで車高を変更したとき（車高が変わると幾何学的にアクスル位置がずれる）




• 🔩 ラテラルロッド本体やブッシュを交換したとき




• 🔩 縁石や段差に強くヒットしてリア足まわりに衝撃が入ったとき




• 🔩 中古車を購入して足まわりの状態が不明のとき

車高調を組んだあとにラテラルロッドをノーマル長のまま放置する方は多いです。これが基本的な見落としです。車高を下げると、ほぼ確実に車軸が助手席側（または運転席側）へ数mm〜10mm以上ずれます。そのまま走行を続けると、偏ったほうのタイヤが内側から削れていきます。

ラテラルロッド調整に必要な工具と事前確認

調整作業に入る前に、必要な工具を揃えておくことが重要です。作業途中で工具が足りなくなると、緩んだ状態のロッドで仮組みのまま放置するリスクがあります。工具は先に揃えるのが原則です。

必要な主な工具は以下のとおりです。

• 🔧 フロアジャッキ・リジッドラック（ウマ）×2セット：車体を水平に持ち上げ、4輪が均等に接地している状態を再現するために必要




• 🔧 スパナまたはメガネレンチ（ロッドのボルトサイズに合ったもの：多くの国産車で17mm〜19mm）




• 🔧 トルクレンチ：締め付けトルク管理に必須。規定トルクを守らないと緩みや破損の原因になる




• 🔧 スケール（金属製のものが精度が出やすい）またはノギス




• 🔧 スプレー式浸透潤滑剤（錆び固着しているボルトには必須）

事前確認として、作業前に必ず整備書または車種別の規定締め付けトルクを調べておいてください。ラテラルロッドのボルト締め付けトルクは車種によって異なりますが、国産乗用車では概ね70〜120N·m程度が多いです。感覚で締めた場合、規定の半分しかトルクをかけられていないケースも珍しくありません。

また、作業は平坦な床の上でおこないます。傾いた地面での作業は計測値が狂うため、避けてください。これは無視しがちな条件です。

ラテラルロッド調整の具体的なやり方・手順

ここからが実際の調整手順です。順番を守って進めることで、精度の高い作業ができます。

ステップ1：車体をジャッキアップして水平に支持する

フロアジャッキで車体を持ち上げ、リジッドラック（ウマ）でフレームまたはサブフレームの指定ジャッキポイントに載せます。タイヤが地面から離れた状態にします。4点でしっかり支持できていることを確認してから、ジャッキは必ず降ろしてウマだけで支えます。

ステップ2：左右のタイヤとフェンダーアーチの隙間を計測する

金属製スケールを使い、リアタイヤのトレッド面中央とフェンダーアーチ内側の最も近い点との距離を左右それぞれ計測します。この数値が左右で異なっている場合、車軸がセンターからズレています。差が5mm以上あれば明確に調整が必要です。差が1〜2mm以内なら許容範囲内と判断できます。

ステップ3：ロックナットを緩める

ラテラルロッド両端のロックナットをスパナで緩めます。長期間ノーマル状態だった車の場合、ボルトやナットに錆が固着していることがあります。浸透潤滑剤を吹き付けて5〜10分待ってから作業すると、ナメにくくなります。これは覚えておくべき工程です。

ステップ4：ロッドの長さを調整する

ロッド中央のターンバックル部分を回すか、一方のエンドを回してロッドの実効長を変えます。タイヤが「クリアランスが広いほう」に寄っている場合、ロッドを短くして反対方向へ引っ張ります。タイヤが「クリアランスが狭いほう」に詰まっている場合、ロッドを伸ばします。1回の調整量は5mm以内を目安に行い、その都度計測して確認します。

ステップ5：左右の計測値を揃えて仮固定する

左右の差が1mm以内になるまでステップ2〜4を繰り返します。許容誤差内に入ったら、ロッドを手で保持しながらロックナットを仮締めします。

ステップ6：車を降ろして最終確認、本締めする

ジャッキアップしたまま測定した値は、実際に車重がかかると若干変わることがあります。車を床に降ろして再度左右の隙間を確認します。問題なければ、車体を再度ジャッキアップしてロックナットをトルクレンチで規定トルクに本締めします。本締めは車重がかかった状態（スリップジョイント使用）でおこなう車種もあるため、整備書の指定に従ってください。

ラテラルロッド調整でよくある失敗と注意点

調整作業で実際に多く見られる失敗パターンがあります。これを知っておくだけで、作業後のトラブルをかなり防げます。

失敗①：ロックナットの締め忘れ・締め不足

最も多い失敗です。調整値をうまく合わせたのに、ロックナットを規定トルクで締めずに走行してしまうケースがあります。走行中の振動でロッドが少しずつ回転してしまい、数百kmで再びセンターがズレます。「締めた感覚があった」だけでは不十分です。必ずトルクレンチで確認するのが原則です。

失敗②：ジャッキアップしたまま本締めする

タイヤが浮いた状態でボルトを本締めすると、ブッシュがよじれた状態で固定されます。その後、車重がかかってタイヤが接地すると、ブッシュが常に捻れた状態で使われることになります。これによりブッシュの寿命が大幅に縮まり、1〜2年で異音やガタが発生するケースがあります。本締めは接地状態でおこなうのが原則です。

失敗③：フェンダーアーチの形状が左右対称でない車への適用

一部の車種（特にスポーツモデルや輸入車）では、製造上フェンダーアーチの形状が左右でわずかに異なる場合があります。この場合はタイヤ中心から車体センターラインまでの距離を測る方法が正確です。糸やレーザー水準器を使って車体のセンターラインを出してから、左右のタイヤ内側を計測します。意外な落とし穴ですね。

失敗④：調整範囲を超えたズレに気づかない

純正ラテラルロッドは調整機構を持たない固定長タイプがほとんどです。車高を大幅に変更した場合（30mm以上の変化）、純正ロッドではセンターを出せないことがあります。この場合は長さ調整式のアフターマーケット品が必要になります。調整式ラテラルロッドは1〜3万円程度で販売されており、信頼性の高い製品も複数あります。「調整できない」と感じたら、ロッド自体の交換を検討する段階です。

ラテラルロッド調整をDIYとプロに依頼する場合の判断基準

ラテラルロッドの調整は、工具と場所さえあれば個人でも実施可能な作業です。ただし、すべてのケースでDIYが推奨されるわけではありません。正しく判断することが重要です。

DIYで対応できるケース

車高変更後のズレが10mm以内で、調整式ラテラルロッドがすでに組まれている場合は、比較的難易度が低い作業です。また、ジャッキアップ経験がある方や、トルクレンチを持っていて規定トルク管理ができる方であれば、手順を守れば問題なく調整できます。

道具が揃っているなら費用は0円です。

プロへの依頼が適切なケース

次のような状況ではプロへの依頼を検討してください。

• 🏁 ボルトや固定部に錆・腐食がひどく、工具をかけてもナットが動かない




• 🏁 調整後にアライメントの数値全体を確認・修正したい（アライメントテスターが必要）




• 🏁 純正固定長ロッドのままで調整範囲を超えたズレが出ている




• 🏁 サーキット走行など精度を高く求める場面で使用する予定がある

ショップでの調整工賃は、ラテラルロッド単体の調整であれば3,000〜8,000円程度が一般的な相場です。アライメント測定（4輪）と組み合わせると10,000〜20,000円程度になります。ロッドそのものの交換工賃も合わせると、部品代込みで20,000〜40,000円前後になることが多いです。

アライメントとラテラルロッドの関係については、公益社団法人 自動車技術会の技術資料や、各車メーカーのサービスマニュアルに詳細が記載されています。

公益社団法人 自動車技術会（JSAE）公式サイト｜足まわりの構造・サスペンション技術に関する技術資料の参照元

ラテラルロッド調整後に確認すべきチェック項目と長期維持のポイント

調整が完了したあとも、いくつかの確認をしておくと安心です。走行直後の確認を怠ると、締め付け不足や調整ミスを見逃したまま走り続けることになります。

調整直後の走行テスト

近所を低速で走行し、直進時のハンドルの取られ・振れがないか確認します。また、左右に車線変更する動作を繰り返し、リアの挙動に違和感がないか確認してください。気になる症状が残っている場合は、調整値を再確認します。

50km走行後の増し締め確認

調整作業から50kmを目安に、ロックナットの増し締めを確認することを強くおすすめします。新品ブッシュや初期状態ではなじみが出て若干の緩みが生じることがあります。これが長期維持の基本です。

タイヤ摩耗の定期観察

調整後1〜2ヶ月ごとにリアタイヤの摩耗状態を目視で確認します。内側だけが減っている場合はトーやキャンバーのズレ、外側だけが減っている場合も同様です。ラテラルロッドのズレが原因であれば、左右どちらかの同じ位置が均等でなく摩耗します。気になる摩耗パターンが出たら早めに再調整する価値があります。

ブッシュの劣化点検

ラテラルロッドのブッシュ（ゴム製の緩衝材）は使用年数や走行距離に応じて劣化します。ゴムが割れていたり、ブッシュを指で押してグラつきがある場合は交換のサインです。純正ゴムブッシュは8〜15年程度が交換目安と言われますが、走行条件や保管環境によって前後します。

ピロボール式の強化ブッシュに交換すると調整精度と応答性が上がりますが、乗り心地の悪化と異音発生のリスクがあります。路面状況や用途に応じて選択してください。これは好みで判断する部分です。

ラテラルロッドのブッシュ交換作業についての詳細は、国土交通省が公開している自動車の整備関係の参考資料も確認するとよいでしょう。
