ノックセンサーの仕組みと役割を徹底解説

ノックセンサーの仕組みとエンジン保護の関係

実は、ノックセンサーが壊れても警告灯が点かないまま走り続けると燃費が10%以上悪化します。

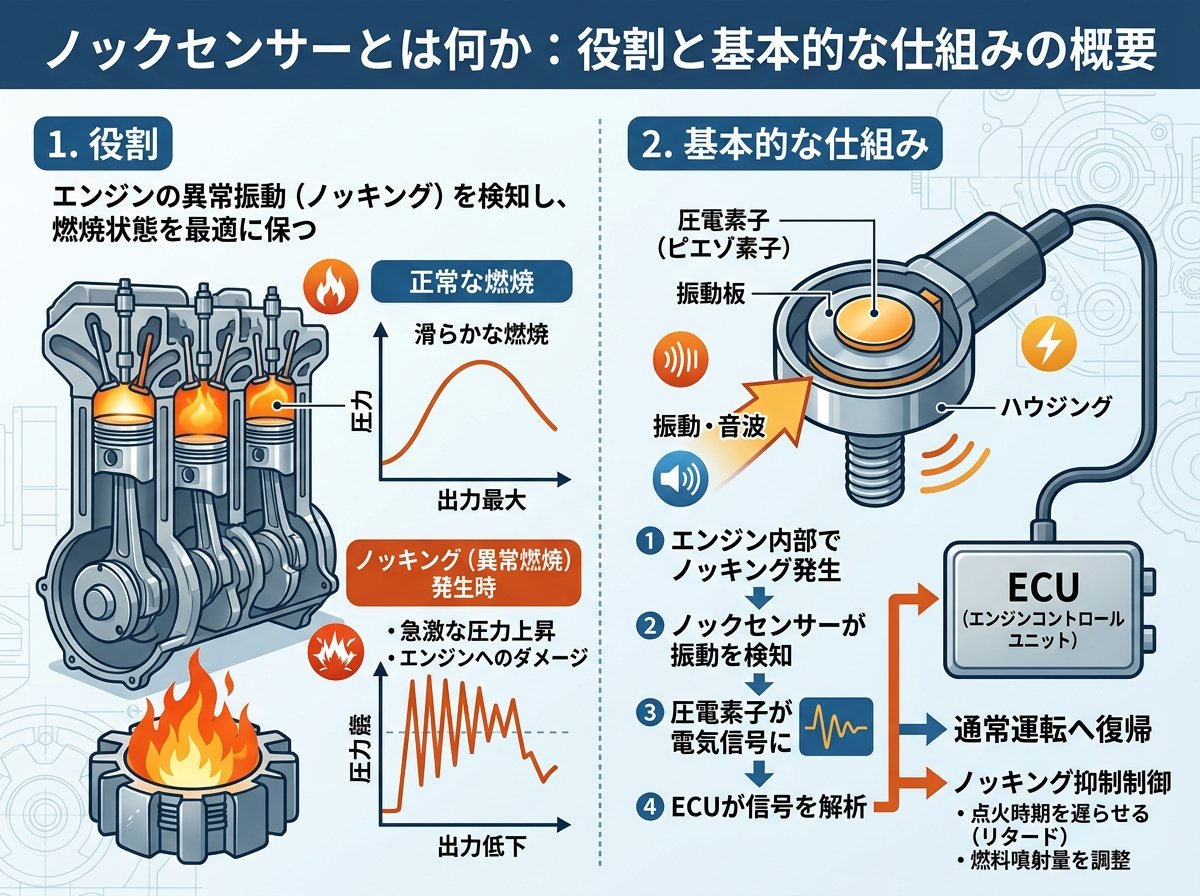

ノックセンサーとは何か：役割と基本的な仕組みの概要

ノックセンサーは、エンジン内部で発生する「ノッキング（異常燃焼）」を検知するためのセンサーです。エンジンブロックに直接取り付けられており、燃焼室内で本来のタイミングより早く燃料が爆発する「早期着火」が起きたとき、その衝撃波（ノック音）を振動として感知します。

ノッキングとは、エンジンが「カリカリ」「ピンピン」と金属音を発する現象のことです。軽い場合は見過ごされがちですが、放置するとエンジン内部のピストンやコンロッドに物理的なダメージを与え続けます。エンジン本体の交換となれば、費用は車種によって30万〜100万円以上になることもあります。

つまり、ノックセンサーはエンジンを守る「番人」です。

センサー本体のサイズは非常に小さく、直径3〜4cm程度（500円玉を一回り大きくした程度）ですが、その働きはエンジン全体の健康状態を左右します。一般的に、乗用車には1〜2個、高出力エンジン車には気筒ごとに1個ずつ搭載される場合もあります。

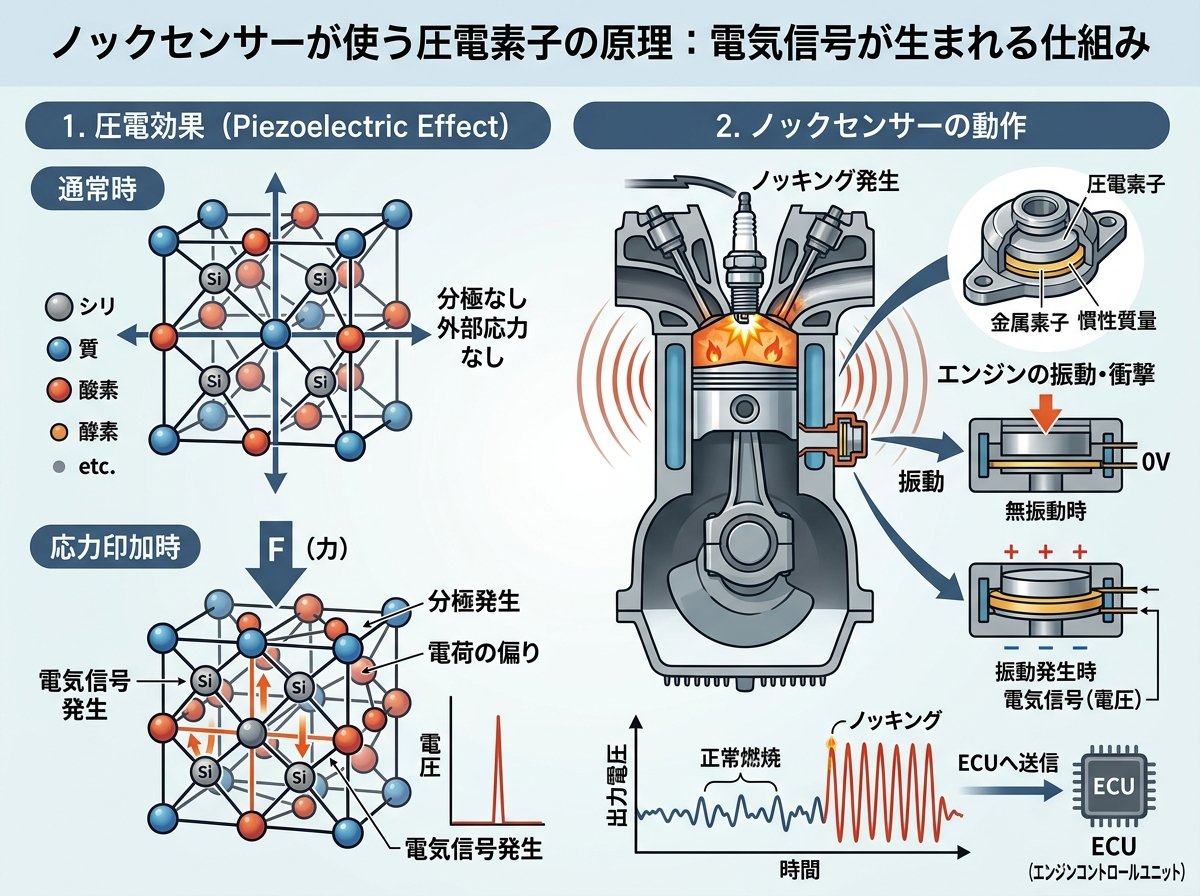

ノックセンサーが使う圧電素子の原理：電気信号が生まれる仕組み

ノックセンサーの心臓部は「圧電素子（ピエゾ素子）」と呼ばれる部品です。圧電素子とは、物理的な力（圧力・振動）を加えると電気を発生させる素材で、水晶やチタン酸バリウムなどのセラミックが使われています。

仕組みは非常にシンプルです。エンジンがノッキングを起こすと、エンジンブロックに特定の周波数（一般的に5〜15kHz帯）の振動が伝わります。圧電素子はその振動を受けて微弱な電圧を発生させ、電気信号としてECU（エンジンコントロールユニット）へ送ります。これが基本的な流れです。

意外ですね。

ここで重要なのは、ノックセンサーが「すべての振動」を拾うわけではない点です。ノッキング特有の周波数帯だけを抽出するために、センサー内部またはECU側にバンドパスフィルターが組み込まれています。エンジンが回転する際の通常振動や走行中の路面ショックとは明確に区別できる設計になっています。

この「周波数の選別」が条件です。

圧電素子を使ったセンサーには大きく2種類あります。共振型（特定の共振周波数で反応する）と非共振型（広い周波数帯域をカバーする）です。現代の多くの乗用車では、より多くの状況に対応できる非共振型が採用されています。

種類	特徴	主な用途
共振型	特定周波数に特化・感度が高い	旧型エンジン・一部専用設計車
非共振型	広帯域・汎用性が高い	現代の多くの乗用車・輸入車

ノックセンサーとECUの連携：点火時期リタードで保護する仕組み

ノックセンサーが電気信号をECUへ送ると、ECUは即座に「点火時期のリタード（遅角）」を行います。具体的には、点火タイミングを1〜3度単位で遅らせることで、燃焼室内の圧力上昇を緩やかにし、ノッキングの再発を防ぎます。

このフィードバック制御のサイクルは非常に速く、エンジンの1燃焼サイクルごと（回転数2000rpmなら約0.03秒ごと）に判断と調整が行われます。人間が気づく前に修正が完了しているということですね。

ECUによる制御の流れを整理すると、次のようになります。

• 🔊 ノッキング発生 → 圧電素子が振動を検知




• ⚡ 電気信号をECUへ送信




• 🧠 ECUがノッキング判定・点火時期をリタード




• 🔁 ノッキングが収まれば点火時期を徐々に進角（アドバンス）に戻す

この繰り返しにより、エンジンは常にノッキングぎりぎりの「最適な点火タイミング」を維持しています。これを「ノックコントロールシステム（KCS）」と呼びます。

重要なのは、リタードし続けると出力が低下するという点です。ノックセンサーが正常に機能していれば必要最小限のリタードで済みますが、センサーが故障してECUが常時リタードをかけたままになると、エンジン出力が5〜10%低下し、燃費も同様に悪化します。これが使えそうな情報です。

ノックコントロールシステムの詳細技術については、自動車技術会（JSAE）の技術資料が参考になります。

公益社団法人 自動車技術会（JSAE）公式サイト – エンジン制御技術の基礎資料

ノックセンサー故障の症状と診断：チェックランプが点かないケースも多い

ノックセンサーが故障したとき、多くのドライバーが「チェックランプが点灯するはずだ」と思っています。しかし実際には、故障モードによってはチェックランプが点かないまま走行性能だけが低下するケースがあります。

厳しいところですね。

故障時に見られる主な症状は以下の通りです。

• 🔴 加速時のもたつき・レスポンスの鈍化




• 🔴 燃費が突然悪化した（10%以上の低下が目安）




• 🔴 エンジンからかすかな「カリカリ音」が継続する




• 🔴 チェックエンジンランプの点灯（コード：P0325〜P0334が多い）




• 🔴 高回転域でのパワー不足

特に「燃費悪化＋加速のもたつき」の組み合わせは、ノックセンサー故障の典型的なサインです。OBD2スキャナー（診断ツール）をOBD2ポートに接続すれば、故障コードを自分で読み取ることができます。市販品であれば3,000〜8,000円程度で購入可能です。

診断の手順としては、まず故障コードを読み取り、P0325やP0327などのノックセンサー関連コードが出ているか確認します。コードが出ていない場合でも、症状が続くようであればディーラーや整備工場での点検を依頼することをおすすめします。

交換費用については、部品代が3,000〜15,000円程度（車種による）、工賃込みで15,000〜40,000円程度が一般的な相場です。エンジン本体への二次被害が起きる前に対処するのが賢明です。

ノックセンサーの耐久性と交換時期：「一生交換不要」は誤解だった

「ノックセンサーは消耗品ではない」という認識を持つドライバーは多いです。確かに可動部品がないため理論上は長寿命ですが、実際には走行10万km前後から電気的な劣化や接続部のコネクターの腐食が起き始め、信号精度が落ちることが報告されています。

一生交換不要は誤解です。

特に日本の環境では、夏場のエンジンルーム内温度が100〜120℃に達することもあり、圧電素子を固定している樹脂部品の劣化が想定より早まるケースがあります。また、センサー本体よりもコネクター部分の接触不良が先に起きることが多いため、症状が出たら本体よりもまずコネクターの状態を確認するのが定石です。

交換サイクルの目安として、次のポイントを覚えておくと役立ちます。

• 🔧 走行10万kmを超えたら定期点検時にコネクターの接触確認を依頼する




• 🔧 症状なしでも15万kmを超えたら予防交換を検討する




• 🔧 中古車購入時は走行距離に関係なく点検を推奨する

なお、ハイオクガソリン指定のエンジンでレギュラーガソリンを給油し続けると、ノッキングが頻発してノックセンサーへの負荷が増大します。センサーの寿命を延ばすためにも、指定燃料の使用は基本中の基本です。これが原則です。

エンジン部品の耐久性・交換に関する一般的な指標については、国土交通省の整備関連資料も参考になります。

国土交通省 – 自動車の点検・整備に関する情報ページ（定期点検の基準が確認できます）

【独自視点】ノックセンサーの信号がECUマップ書き換えに与える影響：チューニング車特有のリスク

一般的な記事ではあまり触れられていない視点として、ECUチューニング（いわゆる「フラッシュチューニング」や「マップ書き換え」）を施した車におけるノックセンサーの重要性があります。

チューニングによって点火時期を積極的に進角させる設定にした場合、ノックセンサーからのフィードバックが正確でないとECUが正しくリタードをかけられず、エンジンが想定外のダメージを受けるリスクが高まります。つまり、チューニング車ほどノックセンサーの精度が命綱になるということです。

これは見落とされがちなリスクです。

さらに、純正ECUマップは「ノックセンサーが正常に機能していること」を前提に設計されています。ノックセンサーをバイパスするダミー抵抗を使って警告灯を消す手法を行うショップも一部存在しますが、この状態では本当のノッキングを検知できず、エンジン内部が静かに壊れ続けます。そのような状態で走行を続けると、最短で数千km以内にエンジンの重大損傷に至ったケースも報告されています。

また、サーキット走行や峠走行を楽しむドライバーにとっては、ノックセンサーの信号をリアルタイムでモニタリングできるOBD2接続型のメーター（例：HKS製のDASHやPivot製の多機能メーターなど）を使うことで、実際にECUがどの程度リタードしているかを目視確認できます。これにより、燃料やセッティングの問題を早期発見できる点で非常に有用です。
