フロートレベル調整の正しい手順と油面の基本

フロートレベル調整の正しい知識と手順を総まとめ

油面が1mmズレると、ジェット交換と同レベルの混合気の変化が起きます。

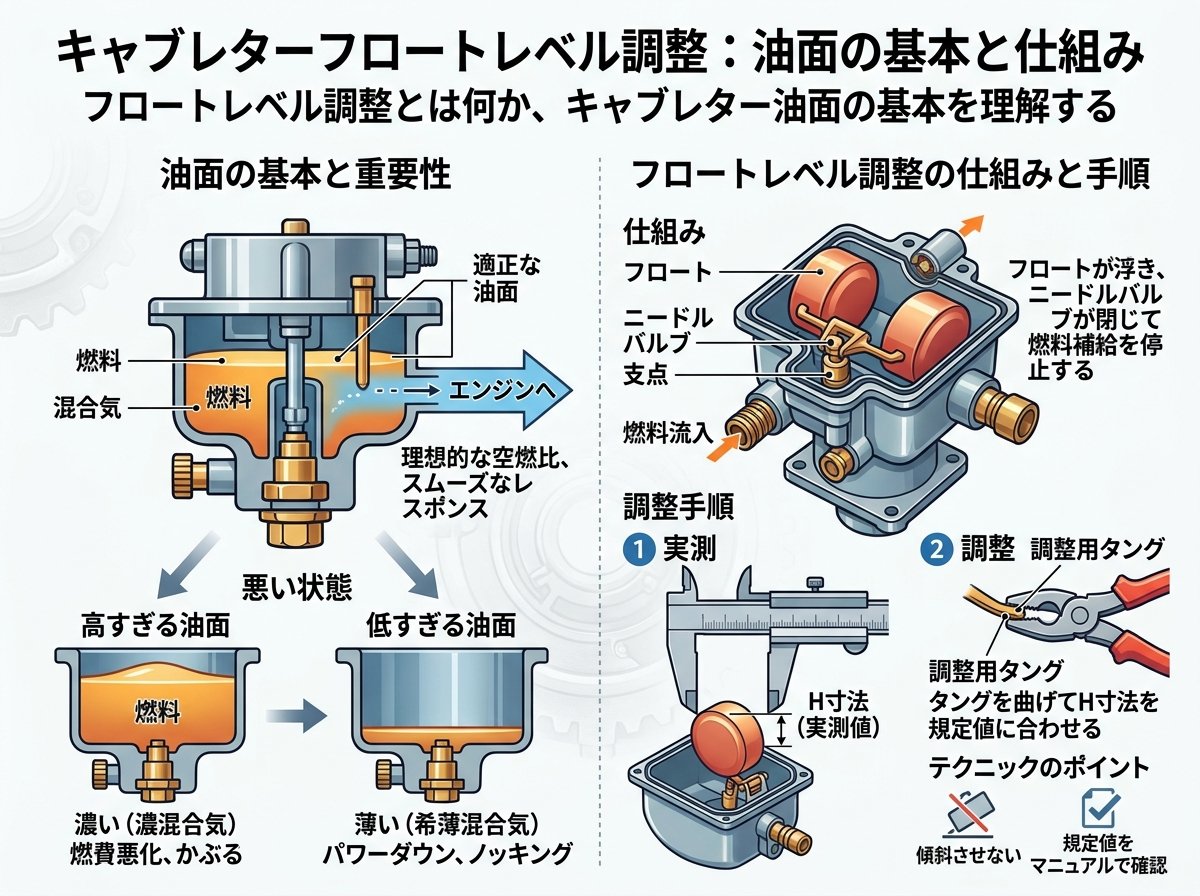

フロートレベル調整とは何か、キャブレター油面の基本を理解する

フロートレベル調整とは、キャブレター内部のフロートチャンバーに溜まるガソリンの液面（油面）の高さを規定値に合わせる作業のことです。

キャブレターはエンジンが吸い込む空気の流れを利用して、フロートチャンバー内のガソリンを自動的に吸い上げ、空気と混ぜて混合気を作ります。このときに重要なのが「ベンチュリー（通路）の底から油面までの距離」です。距離が短ければガソリンは吸い出されやすく、距離が長ければ吸い出されにくくなります。

イメージとしては、浅い井戸と深い井戸から水を汲み上げる違いに近いです。同じ力で汲み上げようとしても、浅い井戸の方が水の量が多く出るように、油面が高い（ベンチュリーに近い）ほどガソリンが多く吸い出されて混合気が濃くなります。

つまり油面の高さが混合比を左右するということです。

そして、この油面の基準となる位置を決めているのがフロートの高さです。フロートチャンバーにガソリンが流れ込むとフロートが浮き上がり、連動したフロートバルブが閉じてガソリンの流入を止めます。このフロートバルブが閉じた時点の油面高さが「フロートレベル（フロート高さ）」と呼ばれます。

油面の状態	混合気	主な症状
油面が高い（規定より上）	濃くなる	オーバーフロー、吹け上がらない、プラグがかぶる
油面が低い（規定より下）	薄くなる	パワー不足、始動困難、エンジンブローのリスク
油面が規定値内	正常	ジェット・ニードルセッティングが機能する

機種ごとに規定値はサービスマニュアルに記載されており、数mm単位の精度が求められます。ジェットを変える前に油面を確認するのが原則です。

参考：フロートレベルの概念・キャブレターの油面が濃い薄いを左右する仕組みについての解説
オーバーフローが止まらない時にチェックしたい、フロートと油面の話｜webike

フロートレベル調整に必要な工具と、ゲージなしでも代用できる方法

フロートレベル調整を行うには、まず油面の高さを正確に測る必要があります。代表的な工具が「フロートレベルゲージ」です。

フロートレベルゲージには大きく2種類あります。

• 📐 ノギス型ゲージ：キャブを逆さまにしてフロートの高さを静的に測るタイプ。3,000〜15,000円程度で市販されており、PROTOOLSやBikeMasterといったブランドが代表的です。





• 🧪 チューブ型ゲージ（フューエルレベルゲージ）：フロートチャンバーのドレンポートにチューブを接続し、ガソリンを入れた状態で実油面を測定するタイプ。より実態に近い測定が可能です。


ゲージが手元にない場合は、ノギスのデプスゲージ（深さ測定アタッチメント）でも代用できます。測定精度を出す上では専用ゲージの方が確実ですが、測定値をサービスマニュアルの数値と比較するという作業の本質は変わりません。

また、フロートチャンバーにドレンパイプが付いているキャブであれば、透明なビニールチューブをドレンに差し込んでガソリンを流すだけで実油面の高さを目視確認できます。特殊工具なしで行えるため、整備入門者にも取り組みやすい方法です。

ゲージなしでも工夫次第で測定できます。

ただし、ドレンパイプがオーバーフローパイプと兼用になっているキャブ（旧カワサキKZ900用ミクニVM26など）では、チューブをドレンに差し込んでもガソリンが出てこない構造の場合があります。この場合はドレンスクリューと交換するアダプタータイプのゲージが必要です。愛車のキャブの構造を事前に調べてから工具を用意する方が遠回りになりません。

• 🔧 PROTOOLS キャブフロートレベルゲージ（約3,379円）




• 🔧 MINIMOTO キャブレターフロートレベルゲージ（約2,390円）




• 🔧 BikeMaster フロートレベルゲージ（約3,066円）

これらは整備工具として揃えておくと複数のキャブレター作業でも使い回せます。コストパフォーマンスの高い選択です。

フロートレベル調整の手順：フロート高さ測定から調整板の曲げ方まで

実際のフロートレベル調整の手順を順番に確認していきます。

まず、キャブレターのフロートチャンバーを取り外します。ガソリンを抜いた状態でキャブ本体を逆さまにし、フロートが自重でゆっくり下がった位置でフロートバルブのプランジャーと調整板（ベロ）が「軽く接触した状態」を作ります。この時点でフロートレベルゲージを使い、キャブボディ下端からフロートの最下端（主にメインジェット位置付近）までの距離を測ります。

測定した数値をサービスマニュアルの規定値と比較します。この時点で規定値内に収まっていれば調整不要ですが、外れている場合はフロートアーム中央の調整板を曲げて対応します。

調整板の曲げ方は以下の通りです。

• ⬆️ 油面を上げたい（フロート高さを小さくしたい）場合：調整板をフロートバルブから離れる方向（フロート側）に少し曲げる




• ⬇️ 油面を下げたい（フロート高さを大きくしたい）場合：調整板をフロートバルブ側に少し曲げる

曲げる量は0.5mm単位の小さな変化で油面が1mm程度動くこともあります。一度に大きく曲げず、少しずつ確認しながら作業するのが原則です。

また、調整板を曲げる際に注意すべき点があります。フロートアームの左右の高さが揃っていないと、フロートが傾いてバルブが斜めに当たるため油面が不安定になります。調整板だけを動かし、フロートアーム本体が変形しないよう気をつけることが条件です。

4連キャブの場合、4つすべてのフロートを同じ高さに揃えることが重要です。1つでもズレがあると、そのシリンダーだけ混合気が濃い・薄いという状態になり、プラグの焼け具合にバラツキが出ます。セッティングが迷宮に入る前に、まず油面を揃えることが条件です。

調整が終わったらフロートチャンバーを取り付けてガソリンを流し、実油面での確認も行うとより確実です。

参考：RG250ガンマを例に、フロートレベルゲージを使った油面調整の具体的な手順と調整板の曲げ方を解説
キャブレターの油面調整時はフロートバルブや調整板も要チェック｜webike

フロートレベル調整で見落としがちなフロートバルブとバルブシートの状態確認

フロートの高さを規定値に合わせても、油面が安定しないケースがあります。その原因のほとんどは、フロートバルブとバルブシートの状態に起因します。

フロートバルブ先端のニードル（ロケット型の部品）に線状痕や擦れ跡がある場合、バルブがシートに密着できず少量のガソリンが流れ続けます。これがオーバーフローや油面変動の原因になります。ゴム製のニードルは経年劣化で硬化し、金属製の場合は摩耗で溝が生じることがあります。どちらの素材でも目視で確認することが必要です。

バルブシート側も要チェックです。

バルブシートとキャブボディの間にあるOリングが劣化していると、バルブが完全に閉じていてもOリングとの隙間からガソリンが滲み込んで油面が上昇します。Oリングは消耗品なので、オーバーホール時には新品に交換するのが基本です。

また、バルブシート内壁に異物（ガソリンタンクのサビ由来の鉄粉など）が引っかかるだけでバルブが完全閉鎖できなくなります。サビが多い旧車に多いトラブルです。キャブクリーナーだけでは取れない汚れには、綿棒に金属磨き用のケミカルをつけて当たり面を優しく磨くことで改善できる場合があります。傷が浅いうちなら問題ありません。

さらに、フロートアームの調整板（ベロ）が長期使用によって凹んでいる場合も油面が安定しません。調整板とバルブプランジャーは「点接触」で動きますが、接触部分に打痕や凹みができるとフロートが上下するたびに接触の角度が微妙に変わり、バルブが閉じるタイミングがズレます。交換部品がない絶版車の場合は、金属磨きで磨いて当たりを改善する手法も有効です。

やみくもに調整板を曲げるのは逆効果です。油面が安定しない場合はまずバルブ周辺の状態を確認してから調整作業に入ることが重要です。

参考：フロートバルブ、バルブシート、Oリングの状態確認と油面が安定しない原因の追い方を詳しく解説
キャブレターの油面調整時はフロートバルブや調整板も要チェック｜webike

フロートレベル調整をジェット交換より先にやるべき独自の理由と判断基準

キャブのセッティングに取り組む人の多くが、まずジェットの番数やニードルのクリップ位置から手をつけます。しかし油面が基準値から外れた状態で行うジェット交換は、本来の効果が出ないどころか、かえって迷走する原因になります。

具体的に考えてみます。仮に油面が規定値より1mm高い状態で走らせたとします。この場合、混合気は標準よりも濃い方向に引っ張られます。濃い症状（もたつき・低回転でのかぶり・プラグの黒い焼け）を感じたライダーが、ジェットを1〜2番落として薄くしようとすると、一見走れるようになります。

ところがこの状態は「油面が高い濃さ」をジェットの細さで相殺しているだけです。次に別の問題（高回転での吹け上がり不良など）が出た場合、ジェットを上げれば今度は油面の影響で再び濃くなります。どのジェット番数でも症状がきれいに解決しない「迷宮」にはまる原因がここにあります。

油面が正しくて初めてジェットが機能します。

4連キャブの場合、各キャブの油面にバラツキがあるとプラグ4本の焼け方に差が出ます。1番と3番は標準的な焼け、2番が黒い（濃い）という状態では、2番だけのキャブの油面が高い可能性があります。こういったバラツキはジェット交換では解決できません。

整備の判断基準として、以下を目安にしてみてください。

• 🔍 プラグの焼け具合が気筒ごとにバラついている → まず油面を揃える




• 🔍 オーバーホール後に初めてセッティングする → 必ず油面確認から始める




• 🔍 フロートバルブやフロート本体を交換した → 交換後は油面の再調整が必須




• 🔍 ジェットを数番変えても症状が改善しない → 油面が原因の可能性を疑う

サービスマニュアルに記載された規定値は、多くの機種で±1mm以内に収めるよう指示されています。この1mmが混合気に与える影響は、メインジェットを1〜2番変えるのと同程度と言われており、見た目上は「小さな数字」でも実際のエンジン挙動には無視できない差として現れます。

キャブセッティングの本質は、まず油面を正しく揃えること。そのうえで初めてジェットやニードルの調整が意味を持ちます。

参考：油面の高さがジェット番数や空燃比にどう影響するかを具体的に解説した記事
キャブレターセッティングの前にやっておくべき油面調整。フロート油面と実油面の違いとは？｜webike

フロートレベル調整後に確認すべき実油面のチェックと注意点

フロートの高さをゲージで合わせた後は、実油面でも確認することでより確実な調整ができます。

実油面の測定方法は、フロートチャンバーをキャブに取り付けた状態でドレンポートにチューブを接続し、燃料コックをONにしてガソリンを流し込む方法です。チューブ内のガソリンが安定したら、キャブボディとチャンバーの合わせ面を基準にして油面の位置を測ります。

ここで注意したいのが測定の基準方向です。

多くの機種では「合わせ面から下に○mm」が規定値ですが、なかにはカワサキゼファー用ケーヒン製CVKキャブのように「合わせ面の下0.5mmから上1.5mm」という、合わせ面を上回る位置が標準値という機種も存在します。「合わせ面より下でなければならない」という思い込みで調整すると、標準値を外した状態になることがあります。必ずサービスマニュアルを参照することが原則です。

また、実油面測定時はキャブレターの角度（前後の傾斜）に気をつける必要があります。バイクに装着された状態に近い角度で測定することが基本で、大きく傾けた状態で測定すると実際の走行時と異なる油面になります。ただし、走行中に登れる程度の坂道の傾斜（概ね15〜20度以内）であれば、フロートバルブのプランジャースプリングによって補正されるため大きな影響はありません。

実油面測定の利点は、フロート高さ測定だけでは見えにくいフロートバルブの実際の動きや密着状態を間接的に確認できる点にあります。これは使えそうです。

フロートチャンバーにドレンパイプが付いていないキャブや、ドレンスクリューを緩めてもパイプからガソリンが出ないタイプのキャブでは、チューブタイプのゲージは使用できません。その場合はドレンスクリューと交換するアダプタータイプのゲージを使うか、フロート高さ測定のみで対応することになります。どちらの方法でも、測定後は必ず実走行またはアイドリングでの確認を行い、エンジンフィールが標準に戻っているかをチェックするのが最後の仕上げです。

参考：実油面の測定方法と基準値の読み方、KZ900用キャブを例にした具体的な作業手順の解説
キャブレターセッティングの前にやっておくべき油面調整。フロート油面と実油面の違いとは？｜webike
