フライホイール蓄電の仕組みと最新活用事例

フライホイールは化学反応を一切使わずに電気を貯められるため、リチウムイオン電池より火災リスクがほぼゼロです。

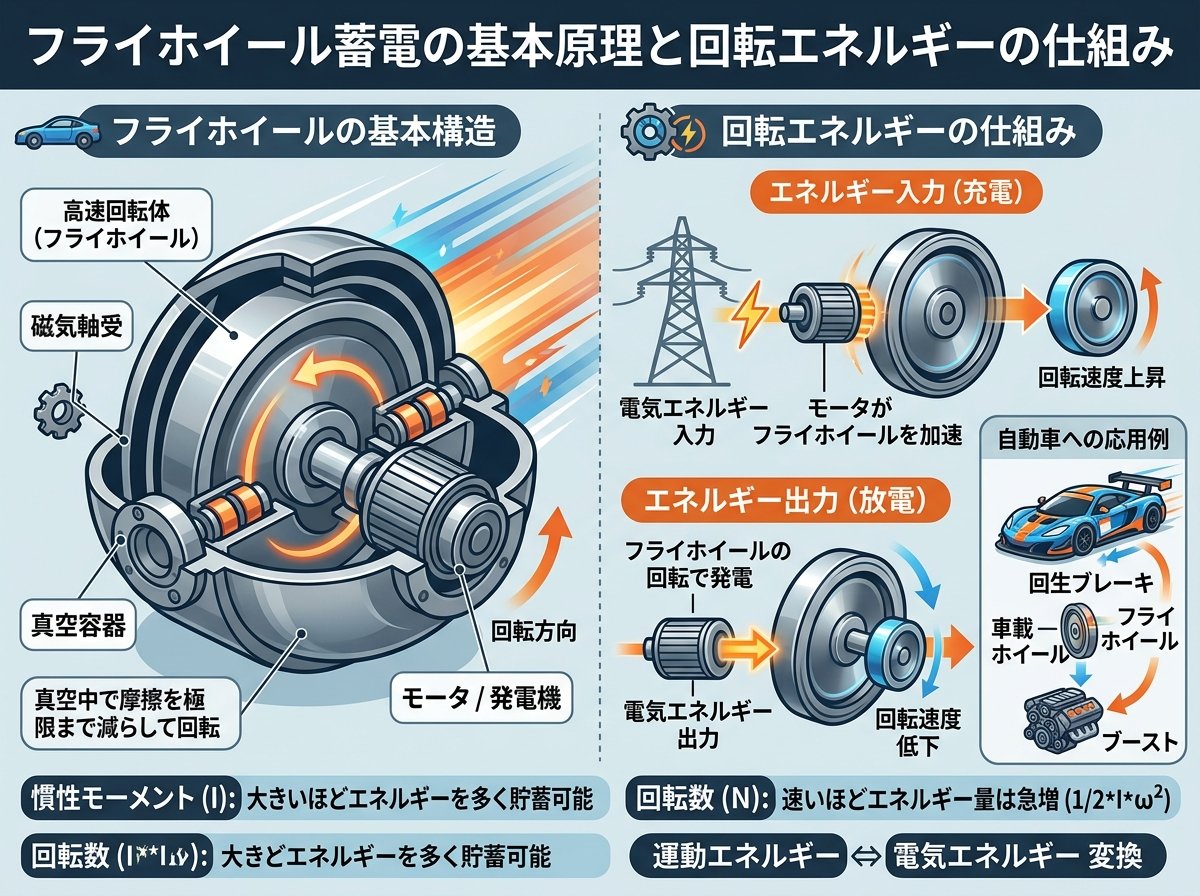

フライホイール蓄電の基本原理と回転エネルギーの仕組み

フライホイール蓄電装置の核心は、高速回転する円盤（ローター）に運動エネルギーを蓄えるという、きわめてシンプルな物理法則にあります。電力を入力すると電動機がローターを回転させ、電力が必要になったタイミングでローターの回転を発電機に伝えて電力として取り出します。化学反応をまったく使わない点が最大の特徴です。

ローターの素材には鋼鉄製のものと、炭素繊維強化プラスチック（CFRP）製のものがあります。CFRP製は鋼鉄の約5分の1の重量で同等の強度を持つため、より高速回転が可能になります。最高回転数は製品によって異なりますが、高性能品では毎分50,000回転（50,000rpm）を超えるものもあります。

蓄えられるエネルギー量は「回転モーメント×回転数の二乗」に比例します。つまり回転数を2倍にするとエネルギーは4倍になるということですね。これがCFRP製ローターの高速回転が重視される理由です。

ローターは真空容器の中に収められ、磁気軸受けで非接触に支持されています。摩擦をほぼゼロにすることで、エネルギーの損失を最小限に抑えています。真空＋磁気軸受けの組み合わせが基本です。

充放電の応答速度は非常に速く、ミリ秒（1/1000秒）単位での出力制御が可能です。これはリチウムイオン電池では難しい領域で、周波数調整など瞬時の電力バランス制御に向いています。

フライホイール蓄電とリチウムイオン電池の性能・コスト比較

フライホイール蓄電とリチウムイオン電池はしばしば「競合技術」として語られますが、実際には得意分野がまったく異なります。比較するときは用途を揃えることが条件です。

充放電サイクル寿命の差は特に顕著です。リチウムイオン電池の寿命は一般的に2,000〜4,000サイクル程度ですが、フライホイールは物理的な摩耗部品がほとんどないため、100万サイクル以上の耐久性を持つ製品もあります。東京ドーム（収容人数約55,000人）の座席数と比べるなら、リチウムイオン電池の寿命は「観客4,000人分」、フライホイールは「18回満員にしても余りある」イメージです。

エネルギー密度ではリチウムイオン電池が有利です。リチウムイオン電池の重量エネルギー密度は150〜250Wh/kgが標準的ですが、フライホイールは20〜80Wh/kg程度にとどまります。長期保存にも向きません。これは使えないということではなく、「数秒〜数分の短時間蓄電」に特化した技術だということです。

初期導入コストについては、フライホイールの方が一般的に高くなります。国内で導入された実例では、100kW級のシステムで1億円前後の設備投資になるケースがあります。一方で、メンテナンスコストは低く、20年以上の運用を前提にするとライフサイクルコストが逆転する場合もあります。

| 項目 | フライホイール | リチウムイオン電池 |
|------|--------------|----------------|
| 応答速度 | ミリ秒単位 | 数十〜数百ミリ秒 |
| サイクル寿命 | 100万回以上 | 2,000〜4,000回 |
| エネルギー密度 | 20〜80 Wh/kg | 150〜250 Wh/kg |
| 火災リスク | 極めて低い | 熱暴走リスクあり |
| 適した用途 | 短時間・高頻度 | 長時間・大容量 |

意外ですね。フライホイールは「大量に電力を蓄える」のではなく、「瞬時に電力を安定させる」ための装置として設計されているのです。

参考：産業技術総合研究所による蓄電技術の比較資料

産業技術総合研究所（AIST）公式サイト：蓄電デバイス研究の最新情報

フライホイール蓄電が再生可能エネルギーの出力変動を抑える理由

太陽光発電や風力発電には「出力が天候に左右される」という根本的な課題があります。雲が急に日照を遮ると、数秒で出力が50%以上低下することもあります。この急激な変動をそのまま系統（送電網）に流すと、周波数が乱れて機器の誤作動や停電につながります。

この「瞬時の穴埋め」こそがフライホイール蓄電の最大の出番です。つまり短時間・高頻度のバッファ役ということですね。

具体的には、太陽光や風力の出力変動が発生した瞬間に、フライホイールが電力を放出または吸収して変動を打ち消します。この動作をフリクエンシーレギュレーション（周波数調整）と呼びます。応答速度がミリ秒単位のフライホイールは、秒単位の応答しかできない火力発電の調整よりはるかに素早く対応できます。

米国では連邦エネルギー規制委員会（FERC）がフリクエンシーレギュレーション市場を整備しており、Beacon Power社（現在はStepEncore傘下）が2011年にマサチューセッツ州で20MWのフライホイール蓄電施設を稼働させています。この施設は地域の系統安定化に貢献しつつ、年間数百万ドルの周波数調整報酬を得ていたとされています。

日本国内でも、電力広域的運営推進機関（OCCTO）が調整力公募を実施しており、フライホイール蓄電装置が一次調整力の候補として注目されています。再生可能エネルギーの導入比率が高まるほど、こうした高速応答型の蓄電技術の価値は上がります。これは使えそうです。

再生可能エネルギーの普及が進む地域の電力系統では、フライホイールを系統の「ショックアブソーバー」として位置づける動きが世界的に広がっています。

電力広域的運営推進機関（OCCTO）公式サイト：調整力に関する最新情報

フライホイール蓄電の国内外の最新導入事例と実証実験

日本国内では、国立研究開発法人新エネルギー・産業技術総合開発機構（NEDO）が複数のフライホイール関連プロジェクトに資金を投入してきました。2010年代には離島の再生可能エネルギー導入支援事業の一環として、沖縄本島外の離島でフライホイール蓄電装置の実証が行われています。

海外の事例では規模がさらに大きくなります。英国の周波数調整市場（Enhanced Frequency Response: EFR）では、フライホイール技術を活用したエネルギー貯蔵システムが参入しており、1秒以内の応答速度が入札条件の一つになっています。これはフライホイールにとって有利な土俵です。

スコットランドのChrysalix社は、永久磁石モーターとCFRPローターを組み合わせた先進的なフライホイールを開発しており、エネルギー密度の向上と低損失化を両立させています。日本の川崎重工業も工場やデータセンター向けの瞬低（瞬時電圧低下）補償装置としてフライホイールUPS（無停電電源装置）を製品化しています。

川崎重工のフライホイールUPSは、工場の精密加工ラインなどで発生する瞬間的な電圧低下（0.1秒程度）を補償するために使われています。製造業では瞬低1回で数百万円の製品ロスが発生することがあるため、フライホイールUPSの投資対効果は非常に高くなります。コスト回収の条件が整いやすい用途です。

また、鉄道分野でも活用が進んでいます。東京都交通局（都営地下鉄）の変電所では、回生エネルギー（ブレーキ時に発生する電力）を一時的に蓄えてから再利用するフライホイール装置の導入実績があります。回生エネルギーを無駄にしない仕組みとして評価されています。

NEDO（新エネルギー・産業技術総合開発機構）公式サイト：蓄電・エネルギー貯蔵関連プロジェクトの詳細

フライホイール蓄電が見落とされがちな「複合型ハイブリッド運用」という独自戦略

フライホイールとリチウムイオン電池をそれぞれ単独で使うのではなく、「両者を役割分担させて組み合わせる」ハイブリッド運用が、国内外の最先端施設で静かに広がっています。あまり知られていない視点です。

考え方はシンプルです。フライホイールは「瞬時の変動吸収（秒以内）」、リチウムイオン電池は「数分〜数時間のエネルギー供給」という役割に分け、両者を並列接続して制御します。フライホイールが先陣を切ってくれるから、リチウムイオン電池への負荷が劇的に減ります。

リチウムイオン電池への充放電ストレスが減ると何が起きるか。電池の劣化速度が遅くなり、交換サイクルが延びます。具体的には、ハイブリッド構成にすることでリチウムイオン電池のサイクル数消費を30〜50%削減できるという試算が研究論文レベルで報告されています。電池の交換コストを長期的に抑えられるということですね。

データセンターや病院の非常用電源システムでは、このハイブリッド手法が特に有効です。停電時に瞬時無停電でフライホイールが対応し、数秒後にディーゼル発電機またはリチウムイオン電池が立ち上がる「多段リレー方式」が採用されています。結論はシームレスな電力の継続供給です。

この複合型運用を設計する際には、エネルギー管理システム（EMS）の精度が鍵を握ります。どのタイミングでどちらのシステムから電力を引き出すかを最適化するソフトウェアが必要です。国内ではNEC、富士電機、安川電機などがこうしたEMSと蓄電ハードウェアをセットで提案しています。

太陽光発電所への導入を検討している場合は、まず発電出力の変動プロファイル（どの時間帯に、どれくらいの頻度で変動するか）を計測・分析することから始めるとよいでしょう。変動プロファイルが明確になれば、フライホイールの必要容量も正確に見積もれます。

フライホイール蓄電の課題・デメリットと技術的な克服方向

フライホイール蓄電にはメリットだけでなく、現実的な課題もあります。技術選定の際には両面を理解することが大切です。

最も大きな課題は「自己放電の速さ」です。フライホイールは回転させている限り、わずかながらエネルギーが失われ続けます。真空・磁気軸受けで損失を最小化しているとはいえ、現行技術では数時間〜数十時間でエネルギーの大半が失われます。長期保存には向きません。

このため、フライホイールは「短時間に繰り返し充放電するが、何日も電力を保存しておく必要はない」用途に限定されます。これが条件です。太陽光の日中余剰電力を翌朝まで蓄えたい、といった長時間蓄電ニーズにはリチウムイオン電池や水素を選ぶのが合理的です。

安全面では、高速回転するローターが万一破損した場合のリスクがあります。回転数50,000rpmで回るCFRPローターが破壊されると、その破片が巨大な運動エネルギーを持ちます。この対策として、厚い鋼鉄製の格納容器（コンテインメント）で装置全体を囲む設計が標準です。近年の製品は安全基準が確立されています。

重量と設置面積も課題の一つです。大型のフライホイールユニットは数百kgから数トンに及ぶため、建物の床荷重や搬入経路の確認が必要です。設置計画の段階で建築側との調整が必須になります。

技術的な克服の方向としては、室温超電導材料の実用化が注目されています。超電導コイルで磁気軸受けを構成すると摩擦損失がほぼゼロになり、自己放電をさらに大幅に低減できます。現状は液体窒素冷却が必要なため運用コストが高いですが、室温超電導が実用化されれば状況は一変します。これは今後に期待したいところです。

コスト低減についても研究が進んでいます。CFRPの製造コスト低下と、磁気軸受けの量産化が進めば、フライホイールの導入コストは現在の2分の1以下に下がる可能性があるとも言われています。
