チェックバルブ記号の向きと読み方を正しく理解する方法

チェックバルブの記号と向きを正しく読む方法

チェックバルブの記号の向きを逆に付けると、真空ポンプが過負荷で故障することがあります。

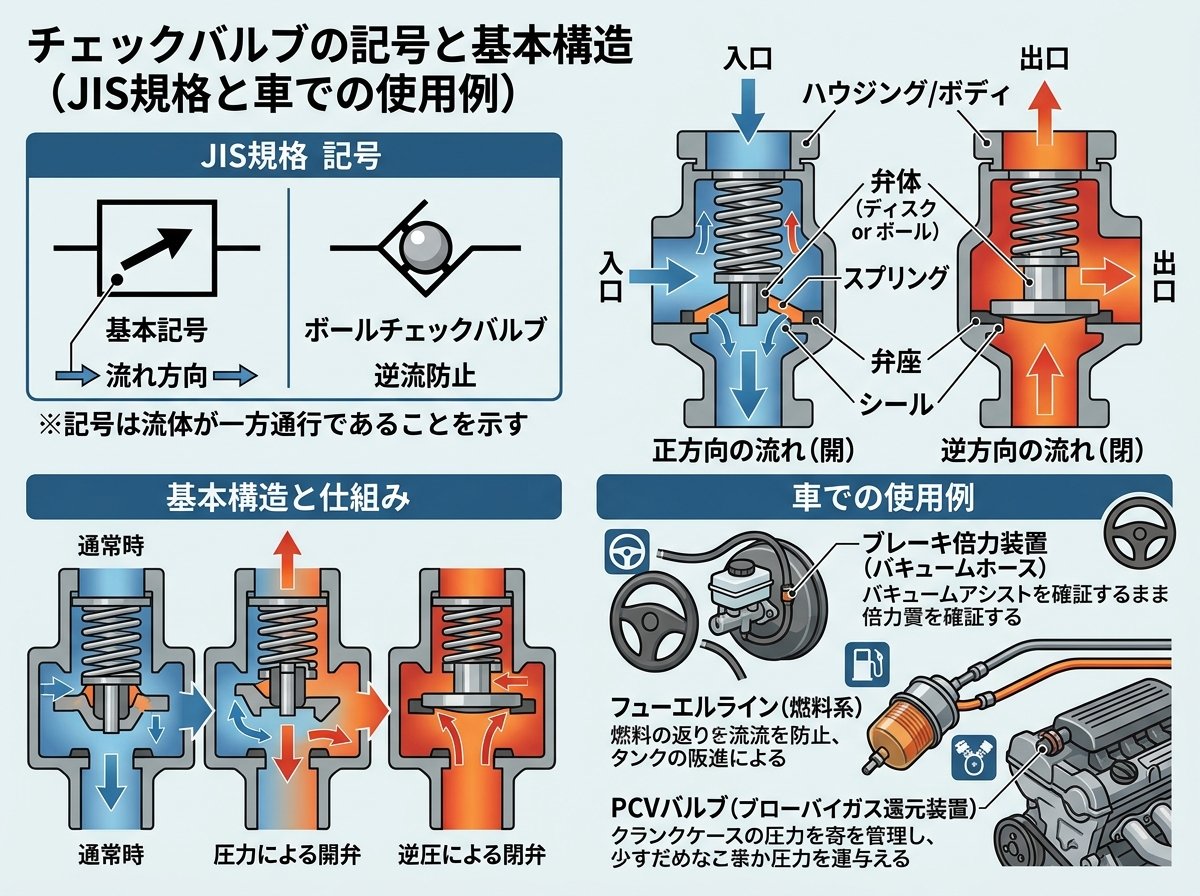

チェックバルブの記号はどんな形か：JIS規格と基本構造

チェックバルブ（逆止弁）は、流体を一方向にだけ流し、逆方向には流れを自動的に遮断するバルブです。ハンドルやレバーは一切なく、流体の圧力差だけで弁体が開閉する仕組みになっています。

図面上での記号は、JIS規格（JIS B 0125-1、JIS Z 8617-8）によって定められています。配管系統図（P&ID）では「稲妻型」または「△」を含む特有の記号として描かれ、油圧・空気圧回路図では「丸の中に三角形」というシンボルで表されます。これが基本です。

油圧・空気圧系のJIS記号では、バネなしのチェック弁は円の中に先端が尖った三角形（▷のような形）として描かれます。バネ付きの場合は、その三角形の底辺側にバネを表す記号（波線）が追加されます。配管系統図（給排水・プロセス配管向け）では、2本の線が「くの字」状に向き合う「稲妻型」の記号が用いられることが多く、現場や業界によって使われる記号の表現が異なる点に注意が必要です。

どちらの記号でも共通している「肝」は、三角形（矢じり）の向きです。三角形の「とがった先端が向いている方向」が流体の流れる方向、つまり「自由流れ方向」を示しています。逆側からの流れは弁体によって遮断されます。記号の向きが流れ方向と一致している、という点を覚えておけば大丈夫です。

記号の種類	使われる場面	向きの見方
丸＋三角形（バネなし）	油圧・空気圧回路図	三角の先端方向＝自由流れ方向
丸＋三角形＋バネ記号	油圧・空気圧回路図（クラッキング圧あり）	同上。バネ側が入口側
稲妻型（くの字型）	配管系統図（P&ID）・給排水	矢印または配管の流れ方向と組み合わせて読む

参考：チェック弁のJIS記号と使用回路例について、ダイキン工業の油圧講座で詳しく解説されています。

方向制御弁2（逆止弁）| よくわかる油圧講座 ダイキン工業

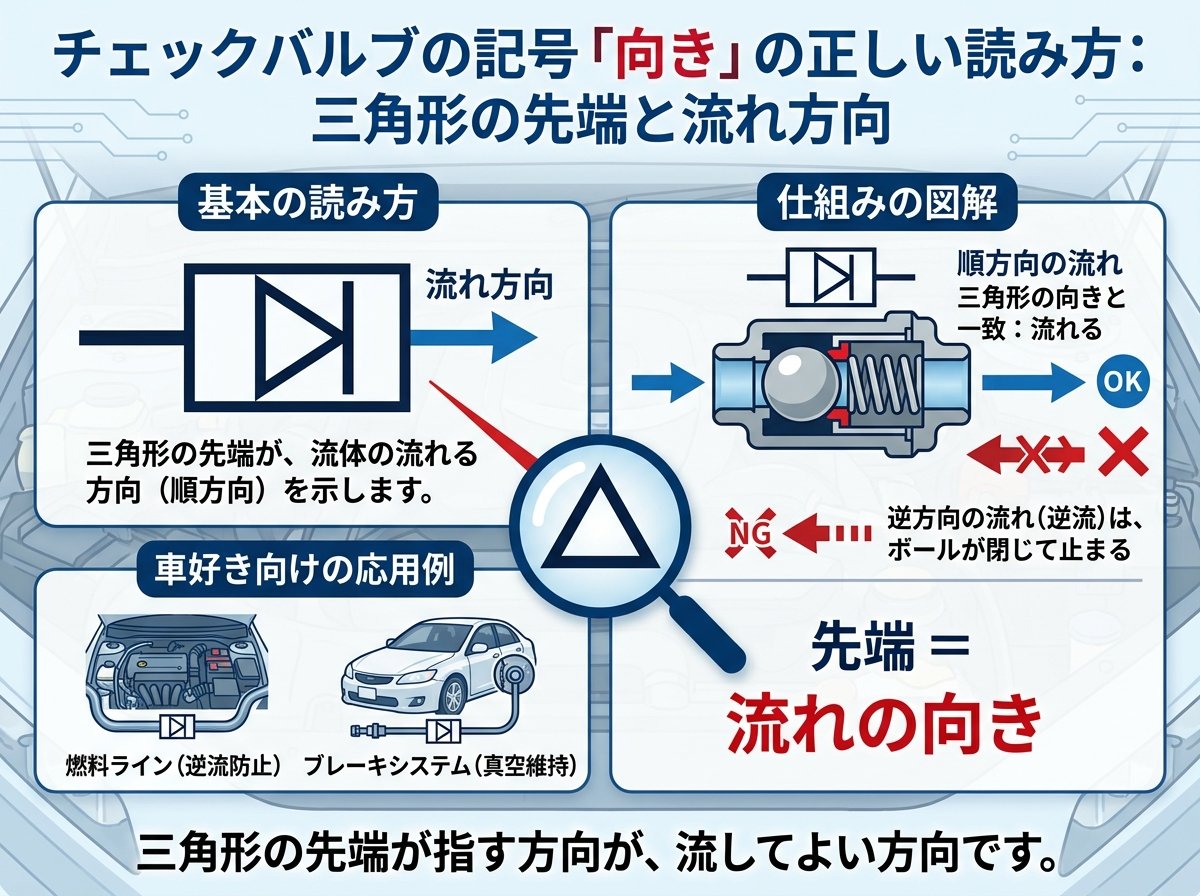

チェックバルブの記号「向き」の正しい読み方：三角形の先端と流れ方向

「三角の先端が向いている方向に流体が流れる」という原則を、もう少し具体的に掘り下げます。

油圧回路図で横向きに描かれたチェック弁の記号を例にとると、三角形の先端が右を向いていれば「左から右へ」の流れが自由流れ（チェックバルブが開く方向）となります。右から左へ流体が押し戻されようとしたとき、弁体が三角の底辺側に押しつけられて通路を塞ぎます。つまり「三角形の底辺側」が逆止される側、入口から見た「出口方向」が先端側です。

クラッキング圧力という概念も押さえておく必要があります。バネ付きチェック弁の場合、バネが弁体を閉じ側に付勢しているため、一定以上の圧力（クラッキング圧力）を流体側から掛けないと弁が開きません。このクラッキング圧力は製品によって数kPa〜数百kPaと幅があり、用途によって使い分けます。低圧システムで高クラッキング圧のチェック弁を使うと、そもそも弁が開かないというトラブルになります。これも記号だけでなくスペック確認が必要な理由です。

パイロットチェック弁の記号は少し複雑です。通常のチェック弁に加えて、外部パイロットラインを示す破線が引き出されている形になっています。パイロット圧を掛けることで「逆流を意図的に許可する」ことができる弁で、油圧シリンダを自重降下させないようにロックする用途などに使われます。記号中のパイロットラインは破線（┄）で表すのがJISの規定です。

• ✅ 三角形の先端方向＝流体の通れる方向（自由流れ方向）




• ✅ 三角形の底辺側＝逆流を止める側（逆止方向）




• ✅ バネ付きは「クラッキング圧力」以上で開く。低圧系ではバネなしを選ぶ




• ✅ パイロットチェック弁は破線のパイロットラインが記号に付加される




• ✅ 油圧・空気圧記号と配管系統図記号は「形が違う」が、意味は同じ

配管系統図（P&ID）の逆止弁記号では、図面の流れ方向を示す矢印や配管ルートと合わせて読むことが基本です。記号単体だけでなく、配管の流れ方向を示す矢印や「IN」「OUT」の表記と照らし合わせるのが実務の手順となります。

参考：バルブ記号一覧とそれぞれの使い方（逆止弁の記号・矢印の向きについての解説あり）
バルブ記号一覧とそれぞれの使い方 | Wondershare EdrawMax

チェックバルブの取付方向の確認：本体の矢印マークと図面を一致させる手順

記号の読み方を理解したうえで、実際の取付時にどう確認すればよいかを説明します。

チェックバルブの本体には、製品の多くに「FLOW →」や矢印マーク（→）が刻印・印字されています。これが「流体を通す方向（自由流れ方向）」を直接示しています。実際の配管作業では、この刻印の矢印と配管内の流体が流れる方向を一致させて取り付けるのが基本中の基本です。

手順としては次のように進めます。

1. 図面（P&IDまたは油圧回路図）を確認し、チェックバルブの記号の向きと配管の流れ方向を読み取る




2. バルブ本体の「FLOW →」刻印または矢印マークを確認する




3. 本体の矢印方向と配管の流れ方向が一致しているかを声に出して指差し確認（指差呼称）する




4. 接続・締結後、もう一度向きを確認してから運転する

取付方向を間違えると「バルブが全く機能しない」どころか、システムに深刻なダメージを与えることがあります。実際に報告されている事例では、逆向き取付による大気逆流で真空ポンプが過負荷となり故障、修理・交換費用の発生と生産計画の大幅遅延が起きています（後述の事例参照）。

スイング式チェックバルブには「取付向き（姿勢）」の制限もあります。リフト式チェックバルブは水平配管専用で、蓋が天を向くように取り付ける必要があります。スイング式は水平・垂直配管いずれにも対応しますが、製品によっては垂直設置時に流れが「上から下」方向に限定されるものがあります。取扱説明書の「取付姿勢」欄を必ず確認するのが原則です。

参考：KITZよくある質問（チャッキバルブの取付向きについて詳しく説明されています）
よくある質問 バルブの取り付け向きについて | KITZ

チェックバルブ記号の向きを間違えた実際のトラブル事例

「小さな部品の向き一つ」が、高価な設備を壊す事例は実際に起きています。これは対岸の火事ではなく、「簡単そうに見える作業ほど確認を省きがち」という点で誰にでも起こり得るリスクです。

報告された失敗事例では、新規ライン立ち上げの際に逆止弁（チェックバルブ）の取付方向が逆になっていました。ねじ込み式の部品で作業自体は単純に見えたため、矢印マークの確認が省略されていました。運転を開始すると真空容器内の圧力が急激に上昇し、大気が逆流して真空ポンプに流れ込み、ポンプが過負荷で故障しました。

被害は複数に及びました。

• 🔴 真空ポンプの修理・交換費用が発生（高価な産業用ポンプは数十万円〜）




• 🔴 装置停止による生産計画の大幅遅延。関連部署にも波及




• 🔴 真空システムの汚染によるクリーンアップ作業の追加発生




• 🔴 担当者の信頼失墜

原因として挙げられたのは、「矢印（流向マーク）の未確認」「チェックリストの未整備」「部品の機能への理解不足」の3点です。意外ですね。複雑なミスではなく、「FLOW →」の刻印を1回確認するかどうかの差でこの規模の損害が生まれます。

防止策として有効なのは、「流向マークを声に出して指差し確認してから締結する」という手順を作業標準に組み込むことです。小物部品でも「部品番号・向き・締付トルク」を記録するチェックリストを使うと、確認漏れを防げます。新人や慣れない作業者が担当する場合は、2人確認（Wチェック）を必須にすることも有効な手段です。

参考：逆止弁の取付方向ミスによる失敗事例の詳細（コスモテック）
失敗事例 #02「逆止弁の取り付け向きを間違えた」| コスモテック

チェックバルブの種類ごとの記号と向きの違い：スイング式・リフト式・ウェーハ式を比較

チェックバルブには複数の構造タイプがあり、それぞれ動作原理と取付制約が異なります。記号は同じ「逆止弁記号」でも、選定の際に構造タイプを意識しておくと、実務でのトラブルを防ぎやすくなります。

タイプ	特徴	向き（姿勢）制限	主な用途
スイング式（チャッキ）	ヒンジで弁体がスイングする。圧力損失が小さい	水平・垂直（上向き流れ）可。垂直で下向き流れは不可な製品が多い	給排水・蒸気配管
リフト式	弁体がシートから垂直にリフトする。応答速度が速い	水平配管専用。蓋が天向きに限定	高圧・高速流体
ウェーハ式（ティルティングディスク）	薄型で2枚の弁体がヒンジで動く。ウォーターハンマーが小さい	水平・垂直どちらも可（製品による）	大口径配管・ポンプ吐出側
ボール式	ボールが流れで押されて開く。コンパクト	水平・垂直どちらも可なものが多い	空圧回路・小口径配管

スイング式はポンプ吐出側に多用されますが、流れが止まるときに弁体が「バタン」と閉じるためウォーターハンマーが発生しやすいという特性があります。大型ポンプでは配管の衝撃音や振動につながることもあるため、大口径・高流速の用途ではウェーハ式やスプリング内蔵タイプが選ばれることもあります。つまり構造の選択も記号の理解と同じくらい重要です。

「ばねなし」と「ばね付き」の違いも記号に現れます。ばね付きは三角形の底辺にバネ記号が加わるため、クラッキング圧力（弁が開き始める最低圧力）が存在することを示しています。低差圧の配管でばね付きを選ぶと弁が開かず、流量不足になることがあります。逆に、逆流圧力が弱い系統にはばね付きの方が確実に逆流を止められます。クラッキング圧力が条件です。
